ערכת מגבר ראשי ודונגל (מס' חלק 76000997)
941001492021-09-13
QUAKEהערה
ניתן לסרוק את קוד ה-QR רק באפליקציית השמע של Harley-Davidson.
הרמקולים ומערכת השמע החדשים שהותקנו יאפשרו את פעולת השמע רק לאחר הגדרת התצורה שלהם באמצעות האפליקציה לשמע של Harley-Davidson או על ידי סוכנות מורשית של Harley-Davidson.
טבלה 1.
מערכת שמע Harley-Davidson בשיתוף עם Rockford Fosgate® | |
|---|---|
ערכה | קוד QR |
76000997 |  |
טבלה 2.
ערכה | כלים מוצעים | רמת המיומנות |
|---|---|---|
76000997 |
משקפי בטיחות, מפתח מומנט,
DIGITAL TECHNICIAN II (מספר חלק:HD-48650) |   |
תכולת הערכה

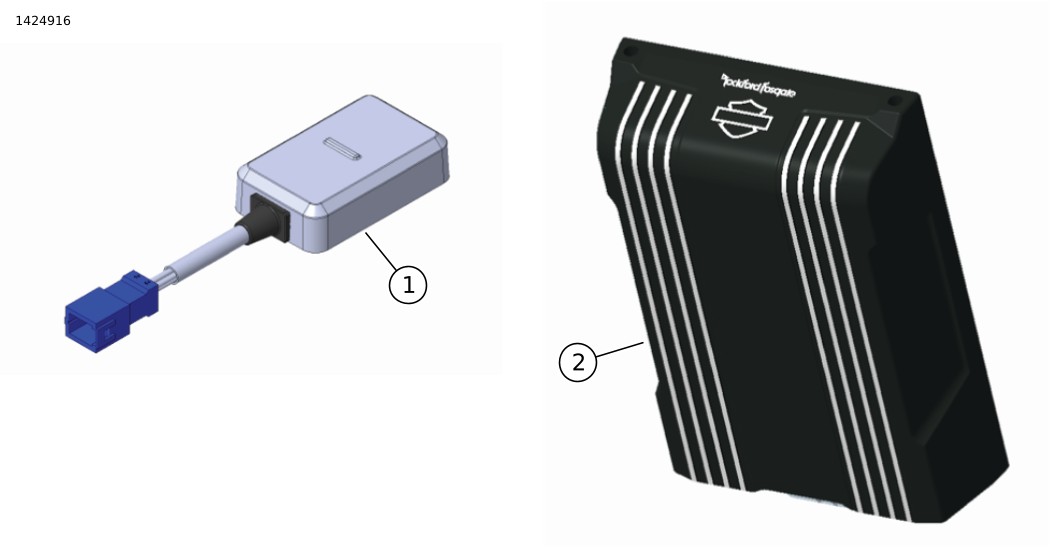

תרשים 2. חלקי שירות: ערכת מגבר ראשי
טבלה 3. רשימת החלקים לטיפול: ערכת מגבר ראשי
 | פריט | כמות | תיאור | מספר חלק | הערות |
|---|---|---|---|---|---|
 | 1 | 1 | דונגל Bluetooth | 41000771 | למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים או בקטע "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com (באנגלית בלבד).* |
| 2 | 1 | מגבר, ראשי | 76000821 | למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים או בקטע "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com (באנגלית בלבד).* |
הערה
יש לוודא שכל התכולה נמצאת בערכה לפני שמתקינים אותה או שמסירים פריטים מכלי הרכב.
כללי
הערה
הרמקולים, המגברים והחיווט של כלי רכב של Harley-Davidson מדורות שונים לא תוכננו לפעול יחד ופעולתם המשותפת לא נבדקה. יש לעיין בקטלוג החלקים והאביזרים לקבלת המלצות על ההתאמה ולהתייעץ עם הסוכנות שלך כדי להבטיח ביצועים ותאימות מיטביים.
דונגל ה-Bluetooth הוא רכיב תקשורת לשמע. יחד עם אפליקציית השמע של Harley-Davidson, הוא יכול להקצות מגברים וערוצי רמקולים או להעצים את הצליל באמצעות הרחבה של תחום התדרים בעזרת אקוולייזר נוסף. לא ניתן להשתמש בדונגל כהתקן תקשורת בין הטלפון שלך לבין הרדיו של הרכב.
דגמים
למידע על ההתאמה לדגמים ניתן לעיין בקטלוג הקמעונאי של חלקים ואביזרים או בקטע "Parts and Accessories" (חלקים ואביזרים) באתר www.harley-davidson.com (באנגלית בלבד).
ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
הורד את האפליקציה Harley-Davidson audio.
- דגמי Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה למגבר ראשי של Harley-Davidson (מס' חלק 76000974 או 76001045) לצורך התקנה זו.
- דגמי Touring משנת 2014 ואילך: ייתכן שתידרש רכישה נפרדת של ערכה להתקנת מגבר משני של Harley-Davidson (מס' חלק 76000975) לצורך התקנה זו.
- דגמי Tri Glide משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה למגבר ראשי של Harley-Davidson (מס' חלק 76000976 או 76001046) לצורך התקנה זו.
פריטים אלה זמינים בסוכנות Harley-Davidson שלך.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
מומלץ שטכנאי בסוכנות Harley-Davidson יבצע את ההתקנה.
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
הערה
- See Figure 3. בדגמי Touring משנת 2014 המצוידים במערכת Boom! Box 4.3 יש לבצע איפוס של DIGITAL TECHNICIAN II (מספר חלק:HD-48650) בסוכנות.
- See Figure 4. בדגמי Touring משנת 2014-2018 המצוידים במערכת Boom! Box 6.5 GT יש לבצע איפוס של DIGITAL TECHNICIAN II (מספר חלק:HD-48650) בסוכנות.
- See Figure 5. בדגמי Touring משנת 2019 המצוידים במערכת Boom! Box GTS יש לבצע עדכון של התוכנה לגרסה האחרונה. ראה www.harley-davidson.com .

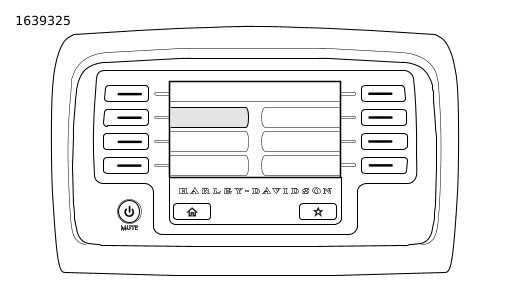

תרשים 3. רדיו Boom! 4.3

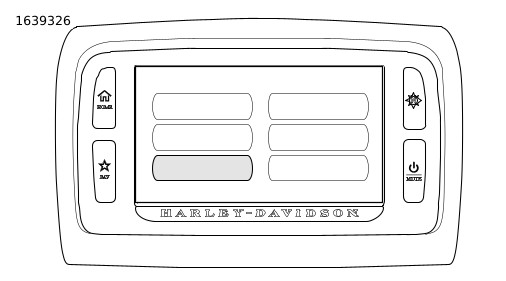

תרשים 4. רדיו Boom! 6.5 GT

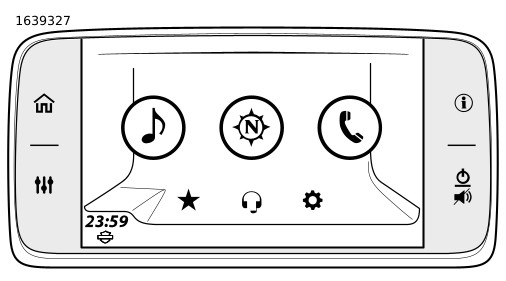

תרשים 5. רדיו Boom! GTS
