KIT DONGLE DAN AMPLIFIER UTAMA (PN 76000997)
941001492021-09-13
QUAKE
CATATAN
Kode QR hanya dapat dipindai dengan aplikasi audio Harley-Davidson.
Sistem audio dan speaker yang baru dipasang tidak akan memutar audio kecuali jika dikonfigurasikan menggunakan aplikasi audio Harley-Davidson atau oleh dealer resmi Harley-Davidson.
Tabel 1.
Audio Harley-Davidson Didukung oleh Rockford Fosgate®
Kit
Kode QR
76000997
Tabel 2.
Kit
Alat-alat yang Disarankan
Level Keahlian
76000997
Kacamata Pelindung, Kunci Torsi, DIGITAL TECHNICIAN II (Nomor Komponen:HD-48650)
ISI KIT

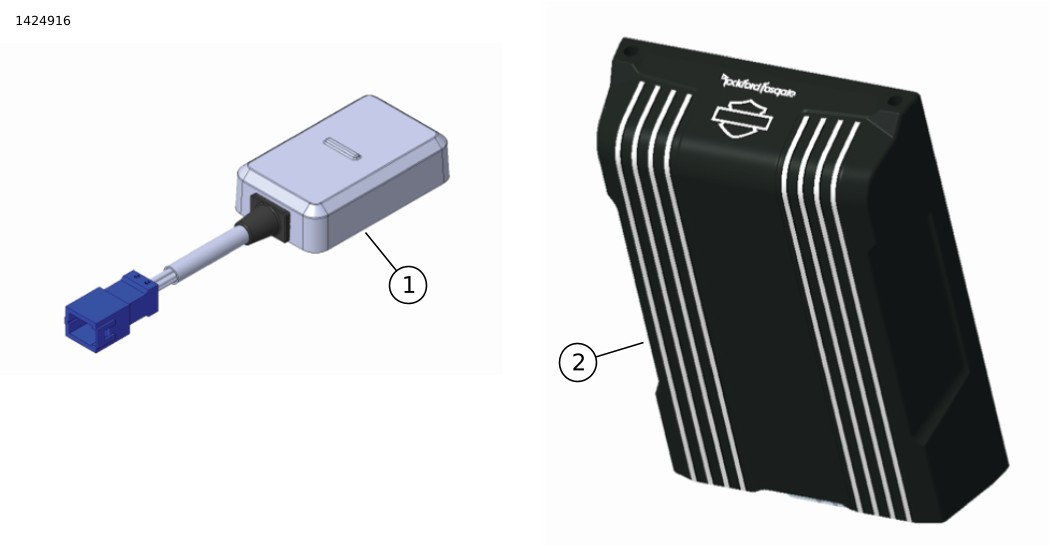

Gambar 2. Komponen Servis: Kit Amplifier Primer
Tabel 3. Daftar Komponen Servis: Kit Amplifier Primer
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
1
Dongle Bluetooth
41000771
Untuk informasi kesesuaian model, lihat katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya dalam bahasa Inggris)*
2
1
Amplifier, Primer
76000821
Untuk informasi kesesuaian model, lihat katalog retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya dalam bahasa Inggris)*
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
CATATAN
Berbagai generasi speaker, amplifier, dan pemasangan kabel untuk kendaraan Harley-Davidson tidak dirancang atau diuji untuk bekerja bersama. Baca katalog P&A untuk rekomendasi kesesuaian dan konsultasikan dengan dealer Anda untuk memastikan kinerja dan kompatibilitas yang optimal.
Dongle Bluetooth adalah komponen komunikasi audio. Dalam hubungannya dengan aplikasi audio Harley-Davidson, dongle bluetooth dapat menetapkan saluran amplifier dan speaker atau meningkatkan suara dengan memperluas rentang frekuensi dengan menggunakan equalizer tambahan. Dongle TIDAK DAPAT digunakan sebagai perangkat komunikasi antara telepon Anda dan radio kendaraan.
Model
*Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya dalam bahasa Inggris).
Pastikan Anda menggunakan lembar petunjuk versi terbaru yang tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
Unduh aplikasi audio Harley-Davidson.
    Item-item ini tersedia di dealer Harley-Davidson Anda.
  • Model Touring 2014 dan setelahnya: Pembelian terpisah Kit Pemasangan Amplifier Primer Harley-Davidson (No. Komponen 76000974 atau 76001045) diperlukan untuk pemasangan ini.
  • Model Touring 2014 dan setelahnya: Pembelian terpisah Kit Pemasangan Amplifier Sekunder Harley-Davidson (No. Komponen 76000975) diperlukan untuk pemasangan ini.
  • Model Tri Glide 2014 dan setelahnya: Pembelian terpisah Kit Pemasangan Amplifier Primer Harley-Davidson (No. Komponen 76000976 atau 76001046) diperlukan untuk pemasangan ini.
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)
Sebaiknya pemasangan dilakukan oleh teknisi di dealer Harley-Davidson.
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.
CATATAN
Gambar 3. Radio Boom! 4.3
Gambar 4. Radio Boom! 6.5 GT

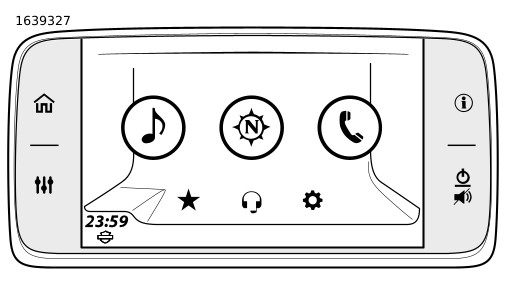

Gambar 5. Radio Boom! GTS
