ערכת רמקול שלב I ו-II - מעטפת המורכבת על המסגרת (PN 76000982 ו- 76000983)
941001582021-02-04
QUAKEכללי
הערה
ניתן לסרוק את קוד ה-QR רק באפליקציית השמע של Harley-Davidson.
הרמקולים ומערכת השמע החדשים שהותקנו יאפשרו את פעולת השמע רק לאחר הגדרת התצורה שלהם באמצעות האפליקציה לשמע של Harley-Davidson או על ידי סוכנות מורשית של Harley-Davidson.
טבלה 1.
מערכת שמע Harley-Davidson בשיתוף עם Rockford Fosgate® | |
|---|---|
ערכה | קוד QR |
76000982 (דור I) |  |
76000983 (דור II) |  |
הערה
הרמקולים, המגברים והחיווט של כלי רכב של Harley-Davidson מדורות שונים לא תוכננו לפעול יחד ופעולתם המשותפת לא נבדקה. יש לעיין בקטלוג החלקים והאביזרים לקבלת המלצות על ההתאמה ולהתייעץ עם הסוכנות שלך כדי להבטיח ביצועים ותאימות מיטביים.
הרמקולים של Harley-Davidson בשיתוף עם Rockford Fosgate® מתוכננים לפעולה אקוסטית מיטבית עם רמקולים אחרים מאותו שלב (I או II). אותות הפלט של הרמקול מוקצים על-ידי APP, כולל המיקום ומספר השלב. אם הקצאות הפלט, מספרי השלב והמיקומים של הרמקול מוגדרות באופן שגוי, לא ייגרם נזק, אך ניתן לצפות לירידה ברמת הביצועים.
דגמים
הערה
רמקולים אלה מיועדים לשימוש אך ורק עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2014 ומעלה . שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson מהשנים 2006-2013 יגרום נזק בלתי-הפיך לרמקולים אלה. שימוש ברמקולים אלה עם מערכות שמע בדגמי Harley-Davidson משנת הדגם 2005 ומטהיגרום נזק בלתי-הפיך למערכות אלה.
למידע אודות התאמה לדגם, עיין בסעיף P & A בקטלוג הקמעונאי או בפרק על חלקים ואביזרים של www.harley-davidson.com (אנגלית בלבד).
ודא כי אתה משתמש בגירסה העדכנית ביותר של גיליון ההוראות אשר זמין ב: h-d.com/isheets
יש ליצור קשר עם מרכז התמיכה ללקוחות של Harley-Davidson בטלפון 1-800-258-2464 (ארה“ב בלבד) או 1-414-343-4056.
דרישות התקנה
הורד את האפליקציה לנייד של Harley-Davidson.
- דגמי FLTRUSE ו-Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת דונגל ומגבר ראשי של Harley-Davidson (מס' חלק 76000997) לצורך התקנה זו.
- דגמי FLTRUSE ו-Touring משנת 2014 ואילך: נדרשת רכישה נפרדת של ערכת התקנה למגבר ראשי של Harley-Davidson (מס' חלק 76000974 או 76001045) לצורך התקנה זו.
- דגמי FLTRUSE ו-Touring משנת 2014 ואילך: ייתכן שתידרש רכישה נפרדת של ערכת התקנה למגבר משני של Harley-Davidson (מס' חלק 76000975) לצורך התקנה זו. הגורם הקובע הוא אם יש שישה רמקולים ומעלה וכיצד מוקצים ערוצי המגבר.
- דגמי Touring משנת 2014 ואילך: ייתכן שתידרש רכישה נפרדת של ערכה להתקנת רתמת חיווט לרמקול במעטפת של Harley-Davidson (מס' חלק 76000992) לצורך התקנה זו.
- דגמי FLTRUSE משנת 2015 ואילך: ייתכן שתידרש רכישה נפרדת של ערכה להתקנת רתמת חיווט לרמקול במעטפת של Harley-Davidson (מס' חלק 76001100) לצורך התקנה זו.
פריטים אלה זמינים בסוכנות Harley-Davidson שלך.
אזהרההבטיחות של הרוכב והנוסע תלויה בהתקנה נכונה של הערכה הזאת. השתמש בהליכי הטיפול המתאימים שבמדריך. אם אינך מסוגל לבצע את הנוהל או אם אין לך הכלים הנכונים, בצע את ההתקנה בסוכנות Harley-Davidson. התקנה לא נאותה של הערכה הזאת עלולה לגרום למוות או פגיעה חמורה. (00333b)
מומלץ שטכנאי בסוכנות Harley-Davidson יבצע את ההתקנה.
הכנה
אזהרהכדי למנוע התנעה בשוגג של הרכב העלולה לגרום למוות או פציעה חמורה, הסר את הנתיך הראשי לפני שתמשיך. (00251b)
הערה
גיליון הנחיות זה מתייחס למידע במדריך השירות. מדריך שירות לאופנועים משנה/דגם זה נדרש להתקנה זו. ניתן לקבל מדריך זה בסוכנויות Harley-Davidson.
| 1. | הסר את תיק האוכף השמאלי. | |
| 2. | הסר את הכיסוי שבצד השמאלי. | |
| 3. | הערה דגמים עם אבטחה: השביתו את מערכת האבטחה. | |
| 4. | הסר את השבכות המקוריות של הרמקול והשלך אותן. |
הסר
| 1. | איור 3 הסר את הברגים (1) והשלך אותם. | |
| 2. | אתר את מחברי הרמקול (2) ונתק אותם. | |
| 3. | הסר את הרמקול המקורי (3) מהמארז. | |
| 4. | חזור על שלבים 1 עד 3 בצד השני. |
| 1 | בורג (4) |
| 2 | מחברי הרמקול |
| 3 | רמקול מקורי |

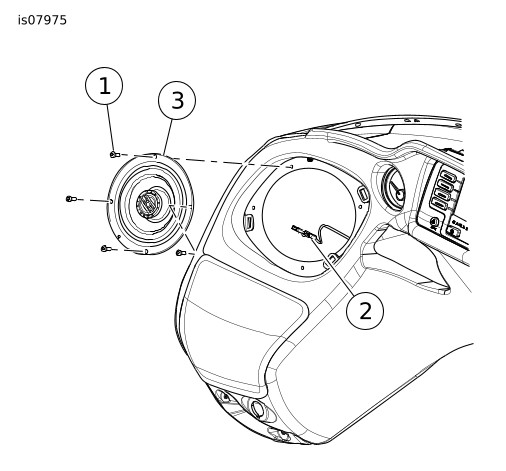

תרשים 3. הסרת מארז רמקול (מוצג הצד השמאלי)
התקנה
הערה
איור 6 שבכות הרמקול החדשות מיועדות כל אחת לצד מסוים. סמלי הפס והמגן צריכים לפנות לעבר הצד הפנימי.
- ודא כיוון נכון של סמל הכידון והמגן לפני שתמשיך.
| 1. | איור 6 התקן את הרמקול (2, 5 או 3, 4) במארז. | |
| 2. | התקן את שבכת הרמקול (1) באמצעות הלשוניות (6, 7). | |
| 3. | חזור על שלבים 1 עד 2 בצד השני. |
| 1 | שבכת הרמקול (שלב 1 או 2) |
| 2 | בורג (4) |
| 3 | רמקול (שלב 1 או 2) |
| 4 | פין יישור |
| 5 | מחברי הרמקול |
| 6 | לשונית פנימית (2) |
| 7 | לשונית חיצונית |

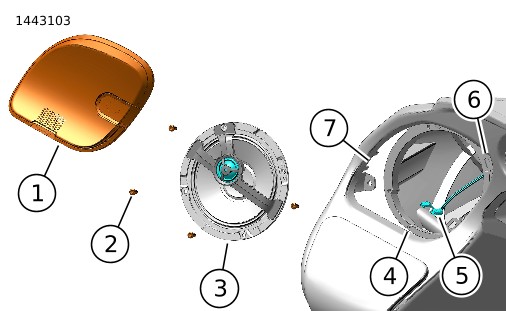

תרשים 4. התקנת מארז הרמקול (מוצג צד שמאל)
| 1 | רמקול שלב 1 בצד שמאל |
| 2 | רמקול שלב 2 בצד שמאל |
| 3 | מארזי הרמקול בצד שמאל ובצד ימין |
| 4 | רמקול שלב 2 בצד ימין |
| 5 | רמקול שלב 1 בצד ימין |
תרשים 5. כיוון הרמקול (אופייני)
סיום
הערה
כדי למנוע נזק אפשרי למערכת הקול, ודא שההצתה במצב OFF (מנותק) לפני התקנת הנתיך הראשי.
| 1. | התקן את הנתיך הראשי. | |
| 2. | העבר את מערכת ההצתה למצב ON (מחובר), אבל אל תתניע את האופנוע. | |
| 3. | ודא כי כל הרמקולים פועלים, ושתפקוד איזון הרמקולים מלפנים/מאחור ("פיידר") פועל באופן תקין. אם לא, בדוק את חיווט הרמקולים. | |
| 4. | התקן את כיסוי הצד השמאלי. | |
| 5. | התקן את תיק האוכף שמאלי. |
הגדרת האפליקציה
| 1. | Unresolved graphic link גישה למערכת השמע. | |
| 2. | Unresolved graphic link מסך תפריט ראשי. | |
| 3. | Unresolved graphic link מסך תפריט הגדרות. | |
| 4. | Unresolved graphic link מסך הגדרות האקוולייזר. | |
| 5. | Unresolved graphic link
מסך תפריט האבחון.
a. סמל תפריט האבחון (1) מציג את מצב מערכת השמע. b. פתיחת מסך בדיקת הרמקול (2). c. רענון של מצב הרמקול והמגבר (3) לאחר תיקון רכיב. d. בחירת רמקול לבדיקת הרעש הלבן ופעולתו (4). e. חזרה למסך תפריט האבחון (5). |
חלקי שירות

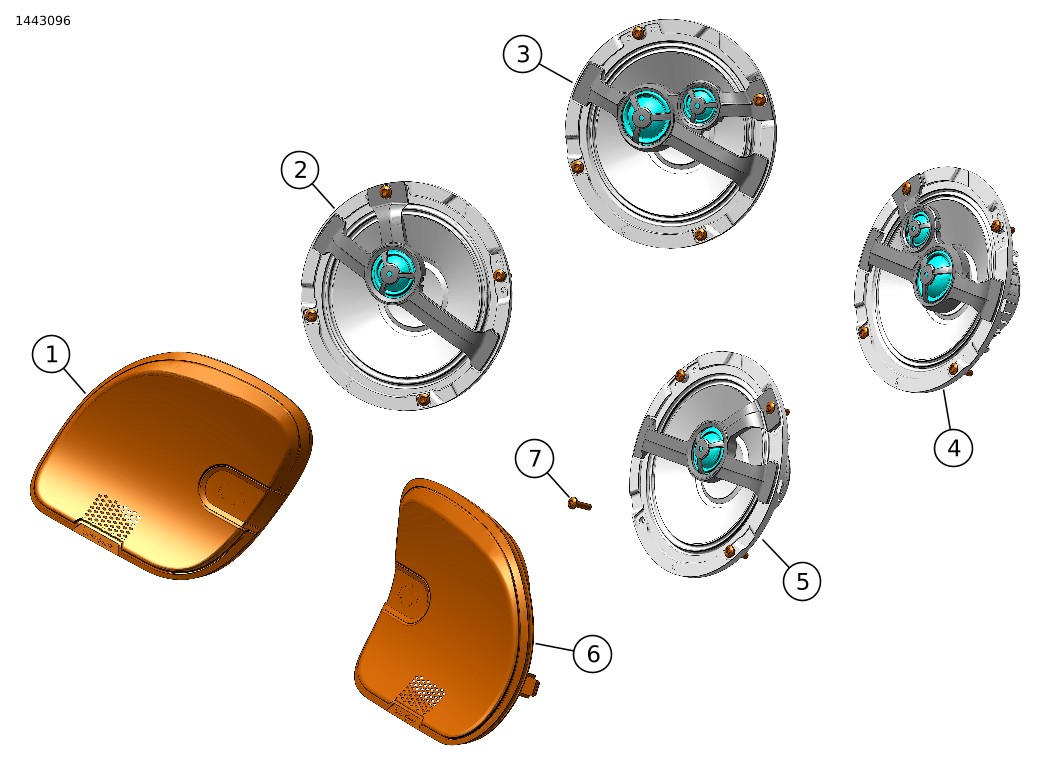

תרשים 6. חלקי שירות, ערכת רמקול מעטפת קדמית 6.5 אינץ‘ BOOM! AUDIO.
טבלה 2. חלקי שירות
פריט | תיאור (כמות) | מספר חלק | מספר ערכה |
|---|---|---|---|
1 | שבכת הרמקול, צד שמאל, שלב 1 | 76001020 | 76000982 |
שבכת הרמקול, צד שמאל, שלב 2 | 76001022 | 76000983 | |
2 | רמקול, צד שמאל, שלב 1 | 76000998 | 76000982 |
3 | רמקול, צד שמאל, שלב 2 | 76000999 | 76000983 |
4 | רמקול, צד ימין, שלב 2 | 76001011 | 76000983 |
5 | רמקול, צד ימין, שלב 1 | 76001010 | 76000982 |
6 | שבכת הרמקול, צד ימין, שלב 1 | 76001021 | 76000982 |
שבכת הרמקול, צד ימין, שלב 2 | 76001023 | 76000983 | |
7 | בורג פח, ראש כפתור (8) | 10201096 | 76000982, 76000983 |
