KIT PEMASANGAN AMPLIFIER UTAMA (PN 76000974 dan 76001045)

941001502021-10-01

QUAKE

Tabel 1.

Audio Harley-Davidson Didukung oleh Rockford Fosgate®
Kit	Alat-alat yang Disarankan	Level Keahlian
76000974, 76001045	Kacamata Pelindung, Kunci Torsi, Bor Listrik, Set Mata Bor (khususnya 13/64 atau 0,203 inci.), Selotip, Deburring Tool, Isopropil Alkohol, Shop Rag yang Bersih, 2 1/2 inci. Gergaji Lubang

ISI KIT

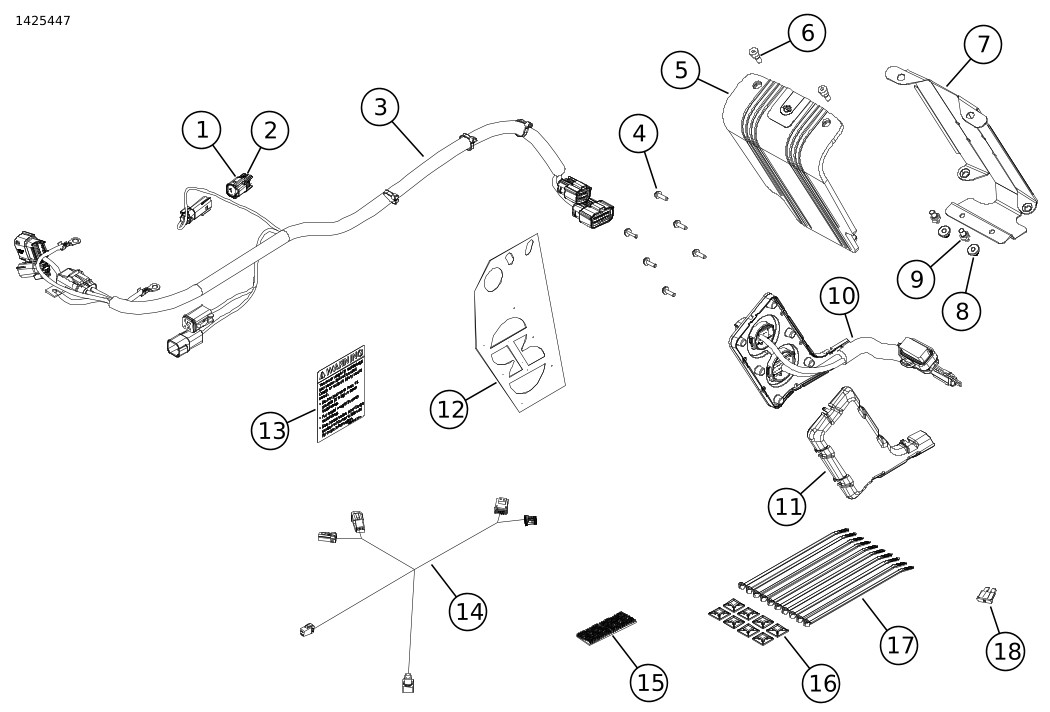

Gambar 1. Komponen Servis: Kit Amplifier Primer

Tabel 2. Daftar Komponen Servis: Kit Amplifier Primer

Item	Jumlah	Deskripsi	No. Komponen	Catatan
1	1	Konektor, 2 arah	69200271
2	2	Segel pin	72473-07
3	1	Harnes tas sadel, eksternal	Tidak dijual terpisah
4	6	Sekrup, TORX™ Kepala Bulat, T15	10200065
5	1	Penutup amplifier	76000994
6	2	Sekrup, kepala soket, 1/4-20	10201064
7	1	Braket dudukan amplifier, tas sadel kiri	76001004
8	2	Gromet, braket dudukan amplifier	12100052
9	2	Stud pin, 1/4-20	12600305
10	1	Harnes tas sadel, internal	Tidak dijual terpisah
11	1	Penutup harnes kabel	76000995
12	1	Templat bor	76001009
13	1	Label, kapasitas tas sadel	14002201
14	1	Harnes, Dongle Bluetooth®	69202641	Model Touring 2017 dan setelahnya
14	1	Harnes, Dongle Bluetooth®	69202657	Model Touring 2014-2016
15	1	Kunci ganda	76434-06
16	8	Penahan, kabel	69200342
17	10	Tali strap kabel	10006
18	1	Sekering, 40 Amp	72371-95

CATATAN

Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.

UMUM

CATATAN

Sistem audio dan speaker yang baru dipasang tidak akan memutar audio kecuali jika dikonfigurasikan menggunakan aplikasi audio Harley-Davidson atau oleh dealer resmi Harley-Davidson.

CATATAN

Berbagai generasi speaker, amplifier, dan pemasangan kabel untuk kendaraan Harley-Davidson tidak dirancang atau diuji untuk bekerja bersama. Baca katalog P&A untuk rekomendasi kesesuaian dan konsultasikan dengan dealer Anda untuk memastikan kinerja dan kompatibilitas yang optimal.

Dongle Bluetooth adalah komponen komunikasi audio. Dalam hubungannya dengan aplikasi audio H-D, dongle bluetooth dapat menetapkan saluran amplifier dan speaker atau meningkatkan suara dengan memperluas rentang frekuensi dengan menggunakan equalizer tambahan. Dongle TIDAK DAPAT digunakan sebagai perangkat komunikasi antara telepon Anda dan radio kendaraan.

Model

*Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya dalam bahasa Inggris).

Pastikan Anda menggunakan lembar petunjuk versi terbaru yang tersedia di: h-d.com/isheets

Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.

Kelebihan Muatan Kelistrikan

PERINGATAN

Saat memasang setiap aksesori kelistrikan, pastikan tidak melebihi nilai ampere maksimum pada sekring agar dapat melindungi sirkuit yang sedang diperbaiki. Jika menggunakan ampere maksimum di luar batas yang ditetapkan, kegagalan kelistrikan akan terjadi, yang dapat mengakibatkan kematian atau cedera parah. (00310a)

PEMBERITAHUAN

Menambahkan terlalu banyak aksesori listrik dapat membebani sistem pengisian daya kendaraan Anda. Jika gabungan aksesori elektrik yang beroperasi bersamaan menggunakan arus listrik yang lebih besar daripada yang dapat dihasilkan oleh sistem pengisian daya kendaraan, konsumsi listrik tersebut dapat menghabiskan daya baterai dan menyebabkan kerusakan pada sistem kelistrikan kendaraan. (00211d)

Amplifier ini membutuhkan arus tambahan hingga 8 ampere dari sistem kelistrikan.

Persyaratan Pemasangan

Unduh aplikasi audio Harley-Davidson.

Gunakan kit ini secara bersamaan dengan kit Audio Harley-Davidson yang didukung Rockford Fosgate® lainnya.

Untuk pemasangan braket dudukan amplifier yang tepat ke permukaan tas sadel, proses pelekatan harus dibiarkan kering setidaknya selama 24 jam.

Jika memasang amplifier sekunder dengan pengoperasian speaker 6 atau 8, tunggu hingga semua komponen speaker dipasang sebelum membuat sambungan apa pun. Lihat iSheet pemasangan kit speaker atau harnes yang sesuai.

Harnes ini HANYA untuk digunakan pada sistem audio Harley-Davidson 2014 dan setelahnya .

Item-item ini tersedia di dealer Harley-Davidson Anda:

Model FLHTKSE, FLTRUSE, Touring 2014 dan Setelahnya: Mungkin diperlukan pembelian terpisah dari Kit Amplifier Sekunder Harley-Davidson (No. Komponen 76000975) untuk pemasangan ini. Ini tergantung pada jumlah speaker yaitu jika ada enam speaker atau lebih dan cara penetapan saluran amplifier.
Model FLHTKSE, FLTRUSE, Touring 2014 dan 2016: Mungkin diperlukan pembelian terpisah dari Harnes Ekstensi Daya Harley-Davidson (No. Komponen 69200921). Gunakan ini ketika beberapa aksesori listrik dipasang pada kendaraan.
Model FLHTKSE, FLTRUSE, Touring 2017 dan Setelahnya: Mungkin diperlukan pembelian terpisah dari Harnes Ekstensi Daya Harley-Davidson (No. Komponen 69201706). Gunakan ini ketika beberapa aksesori listrik dipasang pada kendaraan.
Model FLHTKSE, FLTRUSE, dan Touring 2014 dan Setelahnya: Diperlukan pembelian terpisah dari Kit Amplifier Primer dan Dongle Harley-Davidson (No. Komponen 76000997) pemasangan ini.
FLHXSE dan FLTRXSE 2021 dan Setelahnya:Diperlukan pembelian terpisah dari Dongle Bluetooth Harley-Davidson (No. Komponen 41000771) untuk pemasangan ini. Untuk digunakan dengan aplikasi audio Harley-Davidson.
FLHXSE dan FLTRXSE 2021 dan Setelahnya:Diperlukan pembelian terpisah dari Velkro Ganda Harley-Davidson (No. Komponen 76434-06) untuk pemasangan ini.

PERINGATAN

Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Gunakan prosedur manual servis yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00333b)

Sebaiknya pemasangan dilakukan oleh teknisi di dealer Harley-Davidson.

PERSIAPAN

CATATAN

Lembar instruksi ini merujuk pada informasi manual servis. Manual servis kendaraan tahun/model ini dibutuhkan untuk pemasangan. Manual servis tersebut tersedia di dealer Harley-Davidson.

1.	Lepas tas kargo.
2.	Lepas penutup samping.
3.	Lepas sekring utama.
4.	Lepas jok.
5.	Lepas tangki bahan bakar.
6.	Lepaskan caddy sisi kiri.
7.	Lepas caddy atas.
8.	Lepaskan caddy tulang punggung bawah.
9.	Fairing Terpasang Pada Garpu: a. Lepaskan kaca depan. b. Lepas fairing luar. c. Lepaskan panel dasbor.
10.	Fairing Terpasang Pada Rangka: a. Copot gril speaker. b. Lepas fairing luar.

TAS SADEL

CATATAN

Sangatlah berhati-hati agar tidak merusak permukaan yang dicat.

1.	Gambar 2 Posisikan templat bor (1) di tas sadel kiri (2). a. Gunakan selotip untuk menahan templat.
2.	CATATAN Jangan memodifikasi tas sadel kanan. Gambar 2 Modifikasi tas sadel kiri (2). a. Pusatkan lokasi penanda lubang pada templat. b. Lubang harnes internal: Gunakan gergaji lubang 2 1/2 inci. c. Lubang sekrup: Gunakan mata bor 5,15 mm (13/64 inci). d. Gambar 3 Potong bahan hingga tepi bundar (3). e. Rapikan lubang dengan mengampelas permukaan secara lembut. f. Bersihkan semua permukaan bidang kerja pada bodi dengan isopropil alkohol 50-70% dan air suling 30-50%. Biarkan hingga kering sepenuhnya.
3.	Gambar 1 Pasang label kapasitas tas sadel (13). a. Gunakan label peringatan arus berlebih.
4.	Gambar 5 Pasang gromet (3) ke dalam braket dudukan amplifier (4).
5.	Pasang stud pin (2) ke dalam amplifier (1). Kencangkan. Torque: 9–12 N·m (80–106 in-lbs) Stud pin amplifier
6.	Gambar 7 Hubungkan konektor harnes internal (4) ke amplifier (2).
7.	Pasang amplifier (2) ke dalam braket dudukan amplifier (3).
8.	Gambar 9 Pasang penutup amplifier (2).
9.	Pasang sekrup (1). Kencangkan. Torque: 9–12 N·m (80–106 in-lbs) Sekrup penutup amplifier
10.	Gambar 7 Pasang penutup harnes kabel (6).
11.	Gambar 3 Pasang harnes internal (2).
12.	CATATAN Jika harnes internal tidak sejajar dengan lubang di dalam tas sadel, tingkatkan ukuran lubang dengan menggunakan mata bor 6,35 mm (1/4 inci). Rapikan dan bersihkan tas sadel. Pasang sekrup (1). Kencangkan. Torque: 1,1–1,5 N·m (10–13 in-lbs) Sekrup harnes kabel internal
13.	Gambar 8 Pasang rakitan braket dudukan amplifier. a. Gambar 4 Uji kesesuaian rakitan braket dudukan. Braket harus lurus, berada di tengah, dan sedekat mungkin dengan bagian dasar tas sadel. b. Gambar 6 Gunakan celah di braket dudukan (1) untuk menekuk dan menyesuaikan dengan kontur tas sadel (2) tanpa goyang. Ini akan memastikan kontak dan pelekatan yang lebih baik dengan selotip. Jangan mengupas selotip pada saat ini. c. Gambar 4 Uji kesesuaian untuk lokasi akhir untuk memastikan braket dalam posisi lurus, berada di tengah, dan sedekat mungkin dengan bagian dasar tas sadel. d. Gunakan spidol, selotip, atau pensil untuk menandai lokasi dudukan. CATATAN Gambar 7 Pastikan bundel harnes kabel mengarah ke dalam area di bawah amplifier tanpa melilit atau kusut. Bundel itu harus tidak menarik penutup harnes kabel (6) dari harnes internal (5). e. Kupas selotip dari rakitan braket dudukan. CATATAN Ketika braket dilekatkan dengan menggunakan selotip, ia akan sangat sulit untuk dilepaskan tanpa merusak braket. f. Pasang rakitan braket dudukan ke lokasi yang diberi tanda. g. Dirikan tas sadel di atas ujungnya dan biarkan selotip mengering selama setidaknya 24 jam.

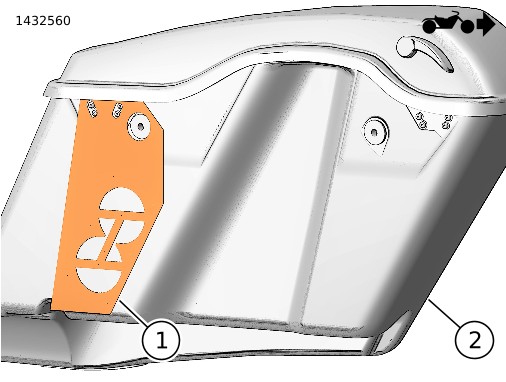

1	Templat bor
2	Tas sadel kiri

Gambar 2. Templat Tas Sadel Kiri

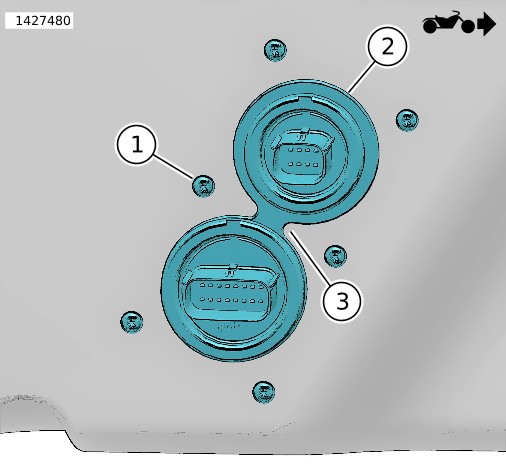

1	Sekrup (6)
2	Harnes Internal
3	Bahan dipotong untuk tepi bulat

Gambar 3. Harnes Bagian Dalam

1	Buruk - Bengkok
2	Buruk - Di luar tempatnya dan tidak diletakkan di dasar
3	Baik - Berada di tengah dan diletakkan di dasar

Gambar 4. Pemasangan Braket Dudukan

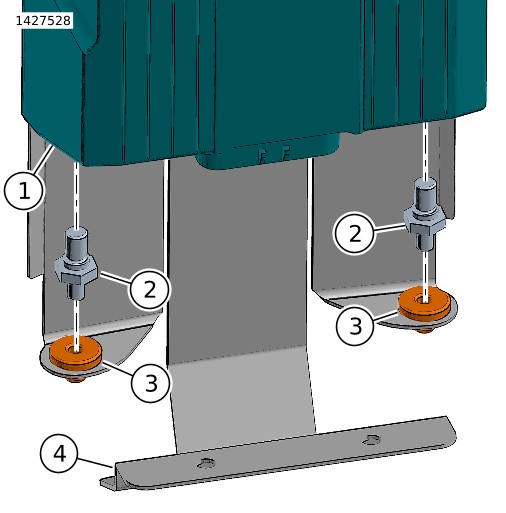

1	Amplifier
2	Stud pin (2)
3	Gromet (2)
4	Braket dudukan amplifier

Gambar 5. Stud Pin Amplifier

1	Braket dudukan amplifier
2	Kontur tas sadel

Gambar 6. Kontur Tas Sadel

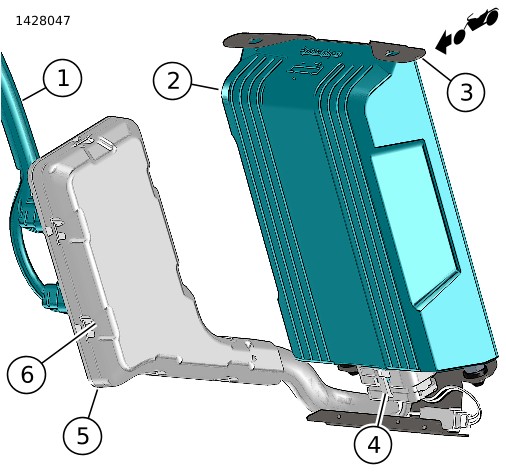

1	Harnes eksternal
2	Amplifier
3	Braket dudukan amplifier
4	Konektor harnes internal
5	Harnes internal tas sadel
6	Penutup harnes kabel

Gambar 7. Rakitan Amplifier Tas Sadel Kiri

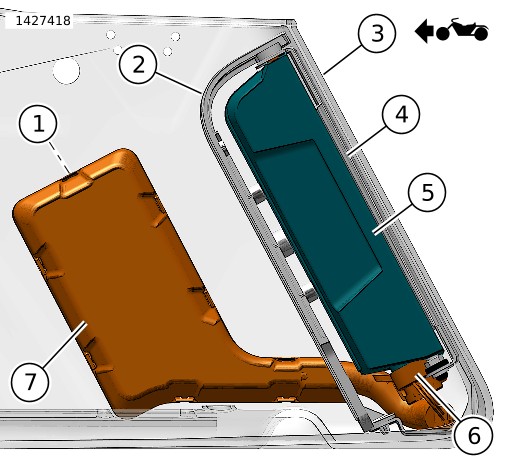

1	Harnes internal tas sadel
2	Penutup amplifier
3	Tas sadel kiri
4	Braket dudukan amplifier
5	Amplifier
6	Konektor harnes internal
7	Penutup harnes kabel

Gambar 8. Harnes Tas Sadel dengan Amplifier

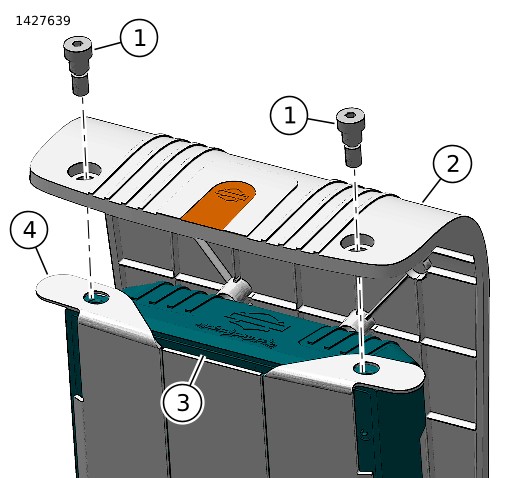

1	Sekrup (2)
2	Penutup amplifier
3	Amplifier
4	Braket dudukan amplifier

Gambar 9. Penutup Amplifier

HARNESS EKSTERNAL

Touring 2014-2016

CATATAN

1.	Gambar 10 Arahkan harnes tas sadel eksternal di sepanjang rangka. Pasang harnes secara longgar ke titik jangkar dengan menggunakan pengikat kabel (1). Jangan kencangkan pengikat kabel.
2.	Pasang tas sadel untuk memeriksa panjang harnes. Sisakan panjang harnes yang cukup agar lebih mudah menghubungkan ke tas sadel.
3.	Gambar 11 Arahkan cabang harnes [350A] (6) ke dalam area kotak baterai.
4.	CATATAN Gambar 12 Jika amplifier sekunder TIDAK dipasang, sisipkan pin segel (9) ke dalam tutup (8) dan hubungkan ke konektor [350A] (7). Jika amplifier sekunder akan dipasang, hubungkan [350A] (7) ke konektor amplifier sekunder. Gambar 12 Arahkan konektor penghubung data (12, 13) menuju area caddy sisi kiri.
5.	Gambar 11 Arahkan item 1-5 di depan baterai dan menuju penutup sisi kanan.
6.	Hubungkan kabel baterai negatif (2).
7.	Hubungkan kabel baterai positif (1).
8.	Tahan tempat sekering amplifier (3) dengan menggunakan pengikat kabel.
9.	Temukan konektor penghubung data [91A] di caddy sisi kiri. Lihat manual servis.
10.	CATATAN JANGAN melepaskan konektor dari Body Control Module/Modul Kontrol Bodi (BCM). Pastikan sekering utama telah dilepaskan jika harus mencopot konektor BCM. Angkat tab pengunci. Geser BCM dengan konektor terpasang keluar dari caddy sisi kiri.
11.	Lepaskan konektor [91A] dari caddy.
12.	Lepaskan pelindung cuaca dari konektor [91A].
13.	Gambar 12 Hubungkan rumah soket abu-abu pada harnes amplifier [91B] (12) ke konektor kendaraan [91A].
14.	Tempatkan [91A] (13) dari harnes eksternal di atas [91B]. Kencangkan dengan pengikat kabel.
15.	Ganti pelindung cuaca dari kendaraan [91A] ke harnes eksternal [91A].
16.	Pasang BCM dengan konektor terpasang di dalam caddy sisi kiri.
17.	Gambar 12 Pasang sekering (4) ke dalam tempat sekering (3).
18.	Tahan harnes lainnya dengan menggunakan pengikat kabel jika perlu.
19.	CATATAN Jika ada masalah jarak bebas antara braket antena dan konektor tas sadel atas, longgarkan braket antena dan posisikan ulang braket pada penyangga sepatbor untuk mendapatkan jarak bebas yang lebih besar. Pastikan harnes kabel cukup aman untuk menghindari kontak dengan komponen yang bergerak. Gambar 10 Hubungkan harnes tas sadel eksternal ke harnes internal (2) pada tas sadel.
20.	Pasang tas sadel ke kendaraan.

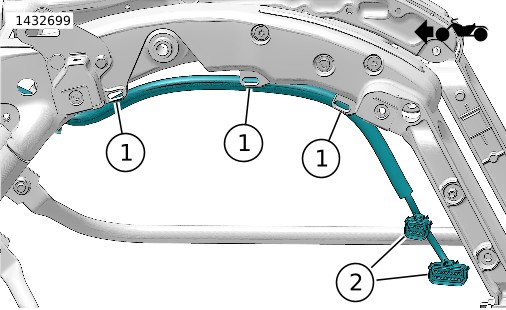

1	Titik jangkar
2	Konektor harnes kabel eksternal ke internal

Gambar 10. Pengaturan Jalur Harnes Kabel Eksternal (Tipikal)

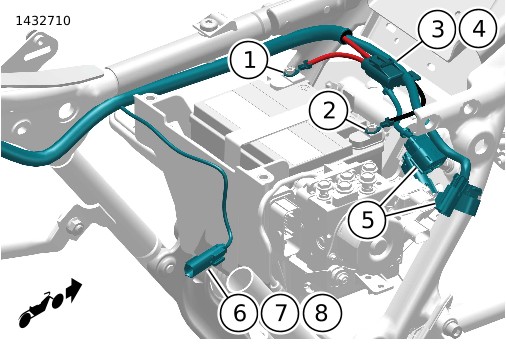

1	Kabel baterai (+)
2	Kabel baterai (-)
3	[43] Tempat sekring amplifier
4	40 Sekring amplifier
5	Konektor amplifier
6	[350A] Jumper
7	Tutup
8	Pin segel

Gambar 11. Pengaturan Jalur Harnes Kabel Eksternal (Tipikal)

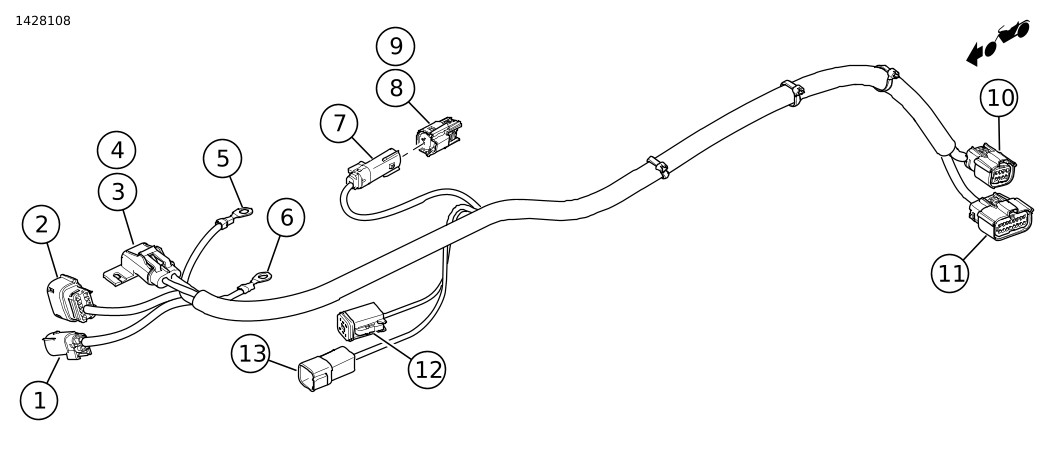

1	[351A] Audio keluar (saluran 3,4)
2	[349B] Input/Output/Aktifkan Amplifier
3	[43] Tempat sekring amplifier
4	40 Sekring amplifier
5	[005] Kabel baterai (-)
6	[021] Kabel baterai (+)
7	[350A] Jumper A2B
8	Tutup
9	Pin segel (2)
10	[288B_2] Konektor tas sadel kiri (8 pin)
11	[288B_1] Konektor tas sadel kiri (16 pin)
12	[91B] Konektor penghubung Data
13	[91A] Konektor penghubung Data

Gambar 12. Konektor Harnes Eksternal (2014-2016)

Touring 2017 dan Setelahnya

CATATAN

1.	Gambar 10 Arahkan harnes tas sadel eksternal di sepanjang rangka. Pasang harnes secara longgar ke titik jangkar dengan menggunakan pengikat kabel (1). Jangan kencangkan pengikat kabel.
2.	Pasang tas sadel untuk memeriksa panjang harnes. Sisakan panjang harnes yang cukup agar lebih mudah menghubungkan ke tas sadel.
3.	CATATAN Gambar 13 Jika amplifier sekunder TIDAK dipasang, sisipkan pin segel (10) ke dalam tutup (11) dan hubungkan ke konektor 350A (9). Jika amplifier sekunder akan dipasang, hubungkan ke konektor amplifier sekunder. Gambar 11 Arahkan cabang harnes [350A] (6) ke dalam area kotak baterai.
4.	CATATAN Lihat juga Gambar 13 sebagai petunjuk untuk konektor harnes eksternal 2017 dan setelahnya. Gambar 11 Arahkan item (1-5) di depan baterai dan menuju area penutup sisi kanan.
5.	Hubungkan kabel baterai negatif (2).
6.	Hubungkan kabel baterai positif (1).
7.	Tahan tempat sekering amplifier (3) dengan menggunakan pengikat kabel.
8.	Gambar 12 Pasang sekering (4) ke dalam tempat sekering (3).
9.	Tahan harnes lainnya dengan menggunakan pengikat kabel jika perlu.
10.	CATATAN Jika ada masalah jarak bebas antara braket antena dan konektor tas sadel atas, longgarkan braket antena dan posisikan ulang braket pada penyangga sepatbor untuk mendapatkan jarak bebas yang lebih besar. Pastikan harnes kabel cukup aman untuk menghindari kontak dengan komponen yang bergerak. Gambar 10 Hubungkan harnes tas sadel eksternal ke harnes internal (2) pada tas sadel.
11.	Pasang tas sadel ke kendaraan.

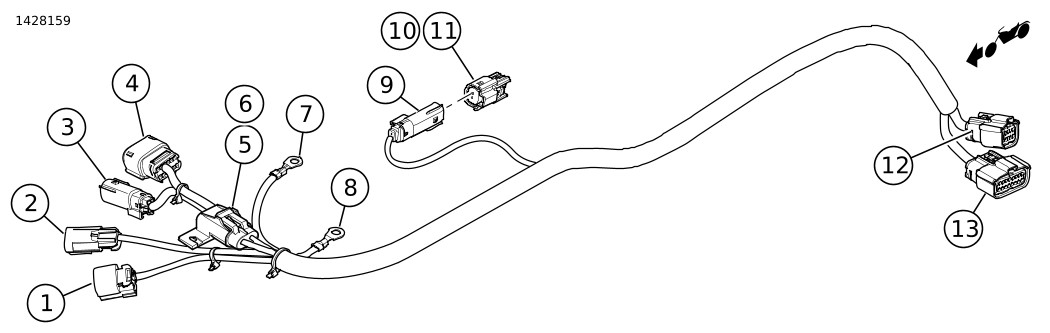

1	[319B] Konektor CAN
2	[319A] Konektor CAN
3	[351A] Audio keluar (saluran 3,4)
4	[349B] Input/Output/Aktifkan Amplifier
5	[43] Tempat sekring amplifier
6	40 Sekring amplifier
7	[005] Kabel baterai (-)
8	[021] Kabel baterai (+)
9	[350A] Jumper A2B
10	Pin segel (2)
11	Tutup
12	[288B_2] Konektor tas sadel kiri (8 pin)
13	[288B_1] Konektor tas sadel kiri (16 pin)

Gambar 13. Konektor Harnes Eksternal (2017 dan Setelahnya)

HARNES DONGLE BLUETOOTH (2014 - 2016)

CATATAN

Prosedur ini tidak termasuk model FLHXSE.

Fairing yang Dipasang di Fork

1.	Gambar 14 Pasang dan arahkan harnes dongle bluetooth di bawah faring.
2.	Temukan konektor kendaraan: [22-1] dan [299]. a. Copot konektor.
3.	Hubungkan harnes dongle bluetooth ke kendaraan di konektor kontrol tangan kanan di caddy yang terletak di bawah radio. a. Harnes dongle [22-1A] ke harnes kendaraan [22-1B]. b. Harnes dongle [22-1B] ke harnes kendaraan [22-1A]. c. Harnes dongle [299A] ke harnes kendaraan [299B] CATATAN Gunakan harnes ekstensi dengan No. Komponen 69200921 jika perlu. d. Harnes dongle [299B] ke harnes kendaraan [299A]
4.	Hubungkan dongle bluetooth (1) ke harnes dongle bluetooth. a. [353B] (2). b. Tahan dongle (1) ke struktur penyangga fairing dengan menggunakan velkro ganda (8).
5.	CATATAN Penyandingan kendaraan ke komponen Bluetooth hanya bisa dilakukan sekali saja kecuali perangkat Bluetooth baru sedang ditambahkan atau karena kegagalan komponen sistem. Dongle Bluetooth (1) hanya dapat disandingkan ke satu perangkat seluler dalam satu waktu. Penyandingan dongle dapat dihentikan melalui aplikasi audio atau menekan sakelar penyandingan (7) yang terletak di harnes. Pasang sakelar penyandingan (7) di tempat yang tidak dapat teraktifkan secara tidak sengaja selama pengoperasian kendaraan. Arahkan dan amankan sakelar penyandingan (7). a. Di dalam fairing dekat kepala kemudi.

1	Dongle Bluetooth
2	[353B] Konektor dongle Bluetooth
3	[299B] Konektor aksesori
4	[299A] Konektor aksesori
5	[22-1B] Konektor kontrol tangan kanan
6	[22-1A] Konektor kontrol tangan kanan
7	[PS] Sakelar penyandingan
8	Velkro ganda

Gambar 14. Harnes Dongle Bluetooth Untuk Fairing Yang Terpasang Pada Garpu (2014-2016)

Fairing yang Dipasang di Rangka

1.	Gambar 15 Pasang dan arahkan harnes dongle bluetooth di bawah faring.
2.	Temukan konektor kendaraan: [243] dan [299]. a. Copot konektor.
3.	Hubungkan harnes dongle bluetooth ke kendaraan. a. Harnes dongle [22-1A] ke harnes kendaraan [243B]. b. Harnes dongle [22-1B] ke tutup loop balik [243A]. c. Harnes dongle [299B] ke harnes kendaraan [299A]. CATATAN Gunakan harnes ekstensi dengan No. Komponen 69200921 jika perlu.
4.	Hubungkan dongle bluetooth (8) ke harnes dongle bluetooth. a. [353B] (7). b. Tahan dongle (8) ke struktur penyangga fairing dengan menggunakan velkro ganda (9).
5.	CATATAN Penyandingan kendaraan ke komponen Bluetooth hanya bisa dilakukan sekali saja kecuali perangkat Bluetooth baru sedang ditambahkan atau karena kegagalan komponen sistem. Dongle Bluetooth (8) hanya dapat disandingkan ke satu perangkat seluler dalam satu waktu. Penyandingan dongle dapat dihentikan melalui aplikasi seluler atau menekan sakelar penyandingan (3) yang terletak di harnes. Pasang sakelar penyandingan (3) di tempat yang tidak dapat teraktifkan secara tidak sengaja selama pengoperasian kendaraan. Arahkan dan amankan sakelar penyandingan (3). a. Di bawah gril speaker kanan.

1	[299B] Konektor aksesori
2	[299A] Konektor aksesori
3	[PS] Sakelar penyandingan
4	[243] Loop kembali
5	[22-1B] Konektor kontrol tangan kanan
6	[22-1A] Konektor kontrol tangan kanan
7	[353B] Konektor dongle Bluetooth
8	Dongle Bluetooth
9	Velkro ganda

Gambar 15. Harnes Dongle Bluetooth Untuk Fairing Yang Terpasang Pada Rangka (2014-2016)

HARNES DONGLE BLUETOOTH (2017 DAN SETELAHNYA)

CATATAN

Prosedur ini sama untuk model CVO.

1.	Gambar 16 Pasang dan arahkan harnes dongle bluetooth.
2.	Temukan konektor kendaraan: [319] dan [325]. a. Copot konektor dari tutup dan resistor pemutus.
3.	Hanya untuk Model FLHXSE / FLTRXSE 2021 dan Setelahnya: a. Hubungkan harnes dongle [319B] ke kendaraan [319A]. b. Hubungkan harnes dongle [319B] ke tutup resistor pemutus.
4.	CATATAN Gunakan harnes ekstensi dengan No. Komponen 69201706 jika perlu. Hubungkan harnes amplifier ke kendaraan. a. Harnes amplifier [319A] ke kendaraan [319B].
5.	Hubungkan harnes dongle bluetooth ke harnes amplifier dan kendaraan. a. Harnes dongle [319A] ke harnes amplifier [319B]. b. Harnes dongle [319B] ke tutup resistor pemutus [319A]. c. Harnes dongle [325A] ke kendaraan [325B]. CATATAN Gunakan harnes ekstensi dengan No. Komponen 69201706 jika perlu.
6.	Hubungkan dongle bluetooth (1) ke harnes dongle bluetooth. a. [353B] (2). b. Tahan dongle (1) ke bagian belakang penutup sisi kanan dengan menggunakan velkro ganda (7).
7.	CATATAN Penyandingan kendaraan ke komponen bluetooth hanya bisa dilakukan sekali saja kecuali perangkat bluetooth baru sedang ditambahkan atau karena kegagalan komponen sistem. Dongle Bluetooth (1) hanya dapat disandingkan ke satu perangkat seluler dalam satu waktu. Penyandingan dongle dapat dihentikan melalui aplikasi seluler atau menekan sakelar penyandingan (3) yang terletak di harnes. Pasang sakelar penyandingan (3) di tempat yang tidak dapat teraktifkan secara tidak sengaja selama pengoperasian kendaraan. Arahkan dan tahan sakelar penyandingan (3). a. Terpasang pada Rangka: Di bawah gril speaker kanan. b. Terpasang pada Garpu: Di bawah penutup sisi kanan.

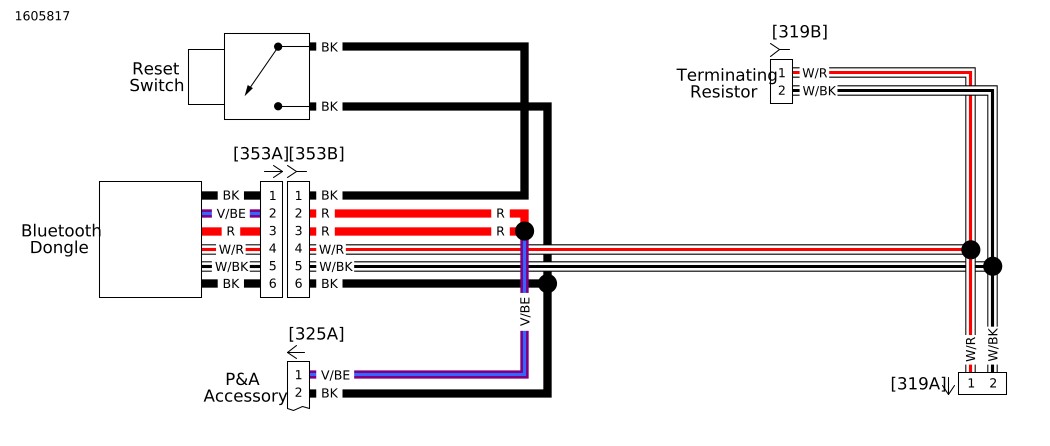

Gambar 16. Harnes Dongle Bluetooth (2017 dan Setelahnya)(Tipikal)

HARNES DONGLE BLUETOOTH (FLHXSE / FLTRXSE 2021 DAN SETELAHNYA)

1.	Pembelian terpisah Dongle Bluetooth Harley-Davidson, harnes kabel Dongle Bluetooth, dan velkro ganda. Lihat Persyaratan Pemasangan di UMUM .
2.	Lihat HARNES DONGLE BLUETOOTH (2017 DAN SETELAHNYA) untuk prosedur pemasangan.

SAMBUNGAN SPEAKER

CATATAN

Jika ADA speaker tas sadel, hubungkan harnes speaker tas sadel kiri [351A].

Jika hanya ada amplifier primer TANPA speaker tas sadel, maka Tour-Pak atau fairing bawah dapat dihubungkan ke [351A].

Jika speaker tas sadel TIDAK ada pada amplifier sekunder, maka Tour-Pak dan/atau speaker fairing bawah dapat dihubungkan ke [351a] atau [352a_1] atau [352a_2].

Saluran 1 dan 2

Fairing: Terpasang pada Garpu atau Rangka

1.	Lihat kit pemasangan speaker fairing untuk penentuan jalur dan sambungan yang terkait dengan kit itu.
2.	Saluran 1: Speaker fairing kiri.
3.	Saluran 2: Speaker fairing kanan.
4.	Hubungkan harnes kabel speaker fairing ke harnes eksternal [349B].

Saluran 3 dan 4

Fairing Bawah, Penutup Tas Sadel atau Tour Pak

1.	Lihat kit pemasangan speaker yang sesuai untuk penentuan jalur dan sambungan yang terkait dengan kit itu.
2.	Saluran 3: Speaker kiri.
3.	Saluran 4: Speaker kanan.
4.	CATATAN Sambungan ke [351A] bisa dibuat ke tas sadel, tour-pak, atau fairing bawah. Hubungkan harnes kabel dari kit yang sesuai ke harnes eksternal [351A].

Tabel 3. Penugasan Saluran Amplifier

Tugas	Saluran	Speaker Fairing	Speaker Tas Kargo	Speaker Tour-Pak	Speaker Bawah Fairing
Amplifier Primer	1 dan 2	X
Amplifier Primer	3 dan 4		X	X	X

PENGATURAN APLIKASI

CATATAN

Penyandingan kendaraan ke komponen Bluetooth hanya bisa dilakukan sekali saja kecuali perangkat Bluetooth baru sedang ditambahkan atau karena kegagalan komponen sistem.

Dongle Bluetooth hanya dapat disandingkan ke satu perangkat seluler dalam satu waktu. Penyandingan dongle dapat dihentikan melalui aplikasi audio atau menekan sakelar penyandingan yang terletak di harnes.

Jika Nomor Identifikasi Pribadi (PIN) terlupakan atau terkunci dan perlu disetel ulang, tekan dan tahan "Sakelar Pasangkan atau Sakelar Setel Ulang" (Lihat Gambar 16 , item 3) selama 3 detik untuk mereset PIN. Sambungkan kembali ke Bluetooth Dongle di H-D Audio App untuk mengatur PIN baru.

1.	Unresolved graphic link Mengakses sistem audio Anda. a. Sandingkan perangkat (1) ke sistem. b. Akses menu aplikasi (2) untuk mengatur sistem suara kendaraan.
2.	Unresolved graphic link Layar menu utama. a. Ikon menu utama (1). b. Atur ulang atau ubah nomor identifikasi pribadi (PIN) keamanan (2). c. Edit dan ganti nama sistem Anda (3). d. Sesuaikan menu utama dengan gambar motor Anda (4). e. Indikator sambungan Bluetooth. Simbol slash through (Ø) menunjukkan: Tidak Terhubung (5).
3.	Unresolved graphic link Layar menu pengaturan. a. Ikon menu pengaturan (1). b. Gunakan untuk memindai kode QR (2) pada iSheet. c. Pengaturan manual untuk speaker Stage 1 atau 2, lokasi speaker, dan white noise untuk menetapkan lokasi speaker.
4.	Unresolved graphic link Layar pengaturan equalizer. a. Ikon pengaturan equalizer (1) b. Tala frekuensi equalizer 7-band (2). c. Sesuaikan atau preset pilihan equalizer (3).
5.	Unresolved graphic link Layar menu diagnostik. a. Ikon menu diagnostik (1) menampilkan status sistem suara. b. Buka layar pengujian speaker (2). c. Menyegarkan status speaker dan amplifier (3) setelah perbaikan komponen. d. Pilih speaker untuk pengujian dan fungsi white noise (4). e. Kembali ke layar menu diagnostik (5).

SELESAI

1.	Fairing Terpasang Pada Rangka: a. Pasang gril speaker. b. Pasang fairing luar.
2.	Fairing Terpasang Pada Garpu: a. Pasang kaca depan. b. Pasang fairing luar. c. Pasang panel dasbor.
3.	Pasang caddy tulang punggung bawah.
4.	Pasang caddy atas.
5.	Pasang caddy sisi kiri.
6.	Pasang tangki bahan bakar.
7.	Pasang jok.
8.	Pasang sekring utama.
9.	Pasang penutup samping.
10.	Pasang tas kargo.
