SIGNATURE LED IRÁNYJELZŐ BETÉTJE

941003052024-05-21

ÁLTALÁNOS TUDNIVALÓK

Táblázat 1. Általános információk

Készletek	Javasolt szerszámok	Nehézségi szint⁽¹⁾
67801329	Biztonsági szemüveg, laposfejű csavarhúzó, gumikalapács

(1) Nem igényel bonyolult eszközöket vagy technikákat

A KÉSZLET TARTALMA

Ábra 1. A készlet tartalma: Signature LED irányjelző betétjének tartozékai

Táblázat 2. A készlet tartalma: Signature LED irányjelző betétjének tartozékai

	Tétel	Menny.	Leírás	Part No.	Megjegyzések
	1	2	LED-es irányjelző-szerelvény	Külön nem kapható

MEGJEGYZÉS

Ellenőrizze, hogy mindent megtalál-e a készletben, mielőtt a járműre alkatrészeket szerelne vagy alkatrészeket távolítana el róla.

ÁLTALÁNOS TUDNIVALÓK

Modellek

A felszereléssel kapcsolatos tájékoztatásért lásd a P&A kiskereskedelmi katalógust vagy a www.harley-davidson.com Parts and Accessories (Alkatrészek és tartozékok) részét (amely kizárólag angol nyelven áll rendelkezésre).

Győződjön meg arról, hogy az útmutatólap legfrissebb verzióját használja. Ez itt érhető el: www.Harley-Davidson.com/isheets

A Harley-Davidson ügyfélszolgálati központja az 1-414-343-4056-os, illetve (csak az USA-ban) az 1-800-258-2464-es telefonszámon érhető el.

Szerelési követelmények

FIGYELEM

A motoros és az utas biztonsága a készlet megfelelő beszerelésétől függ. Ha nem áll módjában elvégezni az eljárást, vagy ha nem rendelkezik a megfelelő szerszámokkal, akkor a beszerelést végeztesse el Harley-Davidson-márkakereskedésben. A készlet nem megfelelő módon való beszerelése súlyos, akár végzetes személyi sérülést is okozhat. (00308b)

ELTÁVOLÍTÁS

1.	Ábra 2 Távolítsd el a Eredeti berendezés (OE) lencsét (1).
2.	Távolítsa el az izzót (2).

1	Bura
2	Izzó
3	Domború ház

Ábra 2. Eredeti lencse és izzó eltávolítása

BESZERELÉS

1.	Ábra 4 Csatlakoztasd a LED-szerelvény csatlakozós végét (1) a domború házhoz (2). MEGJEGYZÉS Ábra 3 Referencia címke (3) a LED elején a megfelelő tájolás érdekében.
2.	Ábra 3 Igazítsd úgy a LED-szerelvényt, hogy a zsanér (1) 12 órás állásban legyen, a leeresztőfurat (2) pedig hat órás állásban. MEGJEGYZÉS Ha a betét nem pattan könnyen a helyére, takarja le a betétet egy darab ruhával, és finoman koppintson rá egy gumikalapáccsal. Ellenőrizze, hogy a lencse egy síkban van-e a burkolattal. Ha gumikalapácsot használ a beszereléshez, lehet, hogy nem fogja hallani a bepattanást. A szükséges erő miatt egy bilinccsel könnyebb lehet elhelyezni a LED-es szerelvényt. Bilincs használatakor védje a fényezéseket a karcolásoktól és más nyomoktól.
3.	Ábra 4 Szerelje be a LED-egységet (1) a domború burkolatba (2). a. Ábra 3 Szerelje be a csuklópántot (1) a domború burkolat tetején lévő horonyba. b. Fordítsa a LED szerelvény alját a domború burkolatba. c. Pattintsd be a helyére.
4.	Ismételje meg a műveletsort a másik oldalon.

MEGJEGYZÉS

Az új irányjelző betétek beszerelése után ellenőrizze azok megfelelő működését. Ha irányjelzők villogása túl gyorsnak tűnik, a BCM-nek meg kell „tanulnia“ a LED betétek aktuális beállításait. Ahhoz, hogy a BCM „tanuló“ üzemmódba kerüljön, kapcsolja be a vészvillogót 30 másodpercig. Ezután kapcsolja ki a vészvillogót, és ellenőrizze újra az irányjelző villogásának sebességét

1	Zsanér, 12 órás állás (kiemelkedés)
2	Leeresztőfurat, 6 órás állásban (keskeny nyílás)
3	címke

Ábra 3. Zsanér/horony helye

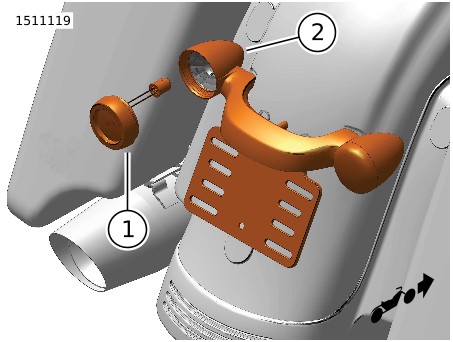

1	LED-egység
2	Domború ház

Ábra 4. LED-szerelvény beszerelése

KÉSZ

Ellenőrizze az összes lámpa működését.
