GREITAVEIKIO, NUIMAMO PRIEKINIO STIKLO KOMPLEKTAS
J051762021-04-27
BENDROJI INFORMACIJA
Komplekto numeris
57400021, 57400022
Modeliai
Informaciją apie tai, kuriems modeliams tai tinka, žr. dalių ir priedų (P&A) mažmeninės prekybos kataloge arba interneto svetainės www.harley-davidson.com skyriuje apie dalis ir priedus (tik anglų k.).
ĮSPĖJIMASVairuotojo ir keleivio saugumas priklauso nuo tinkamo šio rinkinio sumontavimo. Jei patys procedūros atlikti negalite arba neturite tinkamų įrankių, tegu sumontuoja „Harley-Davidson“ pardavėjas. Netinkamai sumontavus šį rinkinį, galima sunkiai arba mirtinai susižaloti. (00308b)
MONTAVIMAS
Priekinio stiklo montavimas - visiems modeliams
| 1. | Žr. Pav 1 . Išimkite priekinio stiklo dalinę sąranką iš pakuotės ir padėkite priekiu žemyn ant švaraus, minkšto paviršiaus, montavimo rėmeliais į viršų. | |||||||||||
| 2. | Žr. Pav 3 ir Lent 1. Iš pakuotės išimkite spaustuvo ir techninės įrangos rinkinius, tada ruošdamiesi montuoti atskirkite panašias dalis. | |||||||||||
| 3. | Žr. Pav 2 . Surinkite apkabų blokus ir techninę įrangą. | |||||||||||
| ĮSPĖJIMAS Įgaubtosios kūginių poveržlių pusės turi būti atsuktos viena į kitą ir kiekviename montavimo taške turi suspausti priekinio stiklo montavimo laikiklius iš abiejų pusių. Netinkamai orientavus poveržles gali būti sumažinta priekinio stiklo geba susidūrus atsiskirti, dėl to galima sunkiai arba mirtinai susižaloti. (00422b) | ||||||||||||
| 4. | Nukreipkite apkabą į viršų ir į priekinio stiklo rėmelio (2) vidų ir prisukite pakopinius varžtus (1) tik tiek, kad montuojant priekinį stiklą ant motociklo, apkaba išlaikytų tinkamą padėtį. Vienu metu dirbkite tik su viena apkaba. Varžtai bus priveržti iki galo vėliau. PASTABA Priekinis ratas turi būti tiesus, kad laikikliai nesubraižytų degalų bako. | |||||||||||
| 5. | Įsitikinkite, kad visos keturios apkabos yra atrakintose padėtyse, tada perkelkite priekinį stiklą (apkabų puse nuo savęs) ant motociklo priekio. PASTABA Priekinis polikarbonato stiklas yra gana lankstus ir gali būti sulenktas, kad spaustuvai nutoltų nuo priekinio stiklo ir būtų lengviau įtaisyti motocikle. Nesubraižykite priekinio stiklo korpuso su spaustuvais, kai montuojate priekinį stiklą prie šakės slankiklių. |

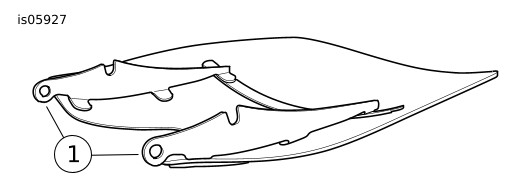

Pav 1. Priekinio stiklo montavimo laikikliai

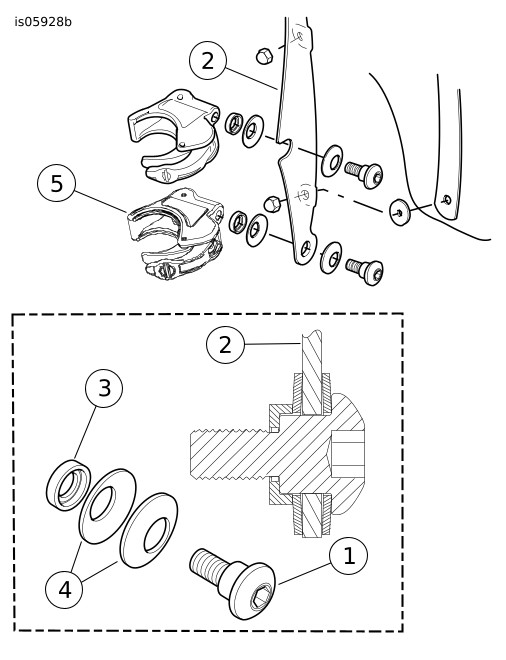

Pav 2. Priekinio stiklo montavimo spaustuvas | ||||||||||
| 6. | Apžerkite priekinį sparną. Sucentruokite priekinį stiklą ant priekinio žibinto ir įsodinkite apkabas į plunksnų slankiuosius antgalius. | |||||||||||
| 7. | Pradėdami apačioje (bet kurioje pusėje), kai atramos varžtai priveržti šiek tiek stipriau nei galima priveržti ranka, uždarykite kiekvieną spaustuvą ir atkreipkite dėmesį, ar spaustuvai susilygiuoja su šakės slankikliais ir vienas su kitu. | |||||||||||
PRANEŠIMAS Montuodami tvirtinimo varžtus neviršykite rekomenduojamo sukimo momento. Galite pažeisti priekinį stiklą. (00385a) | ||||||||||||
| 8. | Kai priekinio stiklo spaustuvai yra prispausti prie šakės slankiklių, įsitikinkite, ar atramos varžtų atraminė dalis yra gerai įtaisyta kiekviename priekinio stiklo laikiklyje. Priveržkite. Sūkio momentas: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | Pilnai pasukite vairą į kairę, tada į dešinę puses, kad įsitikintumėte jog droseliai laisvai juda. |
Priekinio stiklo nuėmimas - visiems modeliams
- Norėdami nuimti priekinį stiklą, atrakinkite apkabas bet kokia seka. Montuodami nesubraižykite priekinio žibinto korpuso arba degalų bako.
- Kai priekinį stiklą padedate į laikymo vietą, pasirūpinkite, kad jo spaustuvai būtų kuo geriau apsaugoti. Prilaikykite tose vietose, kur priekinis stiklas gali būti kaip nors paveiktas, numestas ar įbrėžtas. Ant mazgo nieko nekraukite.
- Prieš montuodami iš naujo po ilgesnio laikotarpio patikrinkite spaustuvus ir techninę įrangą – tvirtinimo detalių apkrovą ir švarą. Apkabose, ant balnelio, yra po porą guminių tarpiklių, susijungiančių su plunksnų slankiaisiais antgaliais, kas turėtų leisti apkabai laisvai atsidaryti ir užsidaryti.
Priežiūra ir valymas
PRANEŠIMAS
Polikarbonato priekiniai stiklai / vėjo deflektoriai reikalauja atitinkamo dėmesio ir priežiūros. Tinkamai neprižiūrimas polikarbonato priekinis stiklas / vėjo deflektorius gali būti pažeistas. (00483e)
- Priekiniam stiklui valyti nenaudokite benzeno, dažų tirpiklio, degalų ar kito agresyvaus valiklio. Šie valikliai pažeis paviršių.
- Nevalykite polikarbonato saulės atokaitoje ar esant aukštai temperatūrai.
- Milteliniai, abrazyvūs ar šarminiai valikliai pažeis priekinio stiklo paviršių.
- Saulės šviesa atsispindinti vidinėje priekinio stiklo išlinkio dalyje, tam tikru dienos metu ant motociklo prietaisų gali leisti susidaryti labai dideliam karščiui. Statydami būkite atsargūs. Sustokite priešais saulę, ant prietaisų uždėkite nepermatomą uždangalą arba sureguliuokite priekinį stiklą taip, kad išvengtumėte atspindžių.
- Ant guminių įvorių nenaudokite benzeno, dažų tirpiklio, benzino, ar kitokių valymo priemonių. Tai pažeis įvorių paviršius.
PASTABA
Prieš plovimą maždaug 15 minučių uždėjus ant priekinio stiklo švarų drėgną audinį bus lengviau nuvalyti pridžiūvusius vabzdžius.
DALYS, REIKALINGOS UŽDUOČIAI ATLIKTI

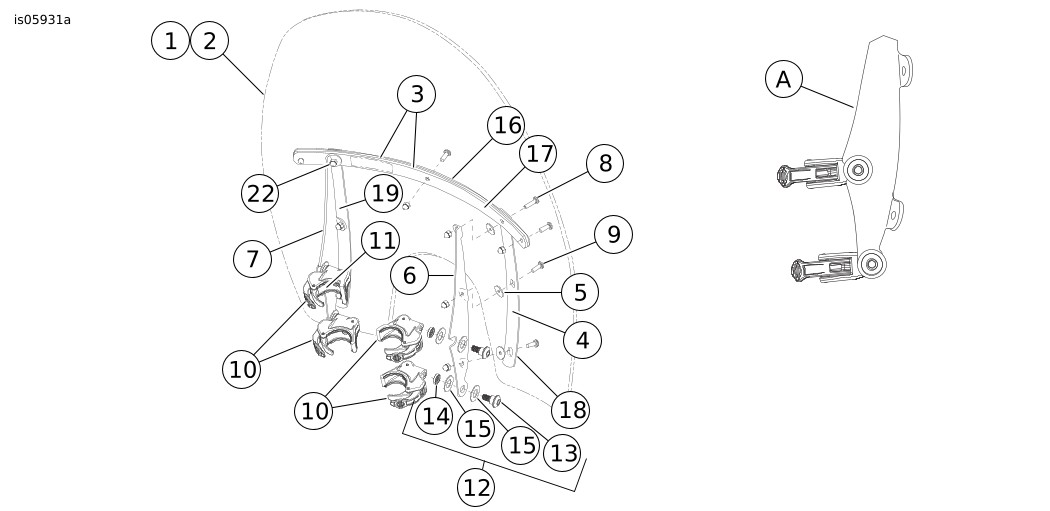

Pav 3. Dalys, reikalingos užduočiai atlikti Greitaveikių, nuimamų priekinių stiklų komplektai
Lent 1. Dalių, reikalingų užduočiai atlikti, lentelė
Elementas | Aprašymas (kiekis) | Dalies numeris |
|---|---|---|
1 | Priekinio stiklo įrangos rinkinys, skirtas standartiniam, skaidriam rinkiniui 57400021 (įtraukti 2-5 elementai) | 58750-05 |
Priekinio stiklo įrangos rinkinys, skirtas žemam, tamsintam rinkiniui 57400022 (įtraukti 2-5 elementai) | 57201-05 | |
2 |
| Atskirai neparduodama |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | Rėmelis, priekinio stiklo, dešinysis, juodas | 58399-09 |
7 | Rėmelis, priekinio stiklo, kairysis, juodas | 58398-09 |
8 | Sraigtas, suapvalinta „TORX“ galvute, užrakto dalis, 12-24 x 5/8 colių (7) | 2921A |
9 | Akloji veržlė, 12-24 (chromuota) (9) | 7651A |
10 | Apkabos surinkimas (4) (įtraukti du 11 elementai) | 57400464 |
11 | Tarpiklis (8) (du kiekvienai apkabai) | 58791-04 |
12 | Techninės įrangos komplektas, priekinio stiklo montavimui (4) (įtraukti nuo 13 iki 15 elementai) | 58790-04 |
13 |
| Atskirai neparduodama |
14 |
| Atskirai neparduodama |
15 |
| Atskirai neparduodama |
16 | Ramstis, horizontalus, išorinis, juodas | 58069-09 |
17 | Ramstis, horizontalius, vidinis, juodas | 58068-09 |
18 | Ramstis, vertikalus, dešinysis, juodas | 58616-09 |
19 | Ramstis, vertikalus, kairysis, juodas | 58388-09 |
20 |
Sraigtas, suapvalinta galvute, „TORX
®
“, užrakto dalis, 12-24 x 13/16 colių (2)
| 2452 |
Elementai, paminėti tekste, tačiau neįeinantys į komplektą: | ||
A | Prie laikiklio pritaisytų spaustuvų šoninis vaizdas. | |
PASTABA. Tikroji komponentų išvaizda gali skirtis nuo rodomos iliustracijoje. | ||
