LEDブレットフォグランプキット
J059332024-02-13
一般情報
表1。 一般的な情報
キット
推奨ツール
スキルレベル(1)
68000090、68000386（クローム）、68000092、68000387（ブラック）
セーフティグラス、トルクレンチ
(1) トルク値に合わせた締め付け、またはその他適切なツールと技術が必要です
キット内容
図1。 キット内容: LEDブレットフォグランプキット
表2。 キット内容: LEDブレットフォグランプキット
アイテム
数量
説明
部品番号
注記:
キット68000386（クローム）、68000387（ブラック）の場合：
1
1
フォグランプ、右ワイヤー出し、クローム
68000398
1
フォグランプ、右ワイヤー出し、ブラック
68000400
2
1
フォグランプ、左ワイヤー出し、クローム
68000399
1
フォグランプ、左ワイヤー出し、ブラック
68000401
3
2
ソケットハウジング、2極
72906-11
キット68000090（クローム）、68000092（ブラック）の場合：
1
1
フォグランプ、右ワイヤー出し、クローム
68000089
1
フォグランプ、右ワイヤー出し、ブラック
68000091
2
1
フォグランプ、左ワイヤー出し、クローム
68000156
1
フォグランプ、左ワイヤー出し、ブラック
68000157
3
2
ソケットハウジング、2極
72906-11
注記
車両からアイテムを取り付けたり取り外したりする前に、全ての内容物がキット内にあることを確認します。
概略
適合モデル
各モデルへの適合性については、 パーツ&アクセサリー (P&A) リテールカタログ、または www.harley-davidson.com のパーツ＆アクセサリーセクションを参照してださい。
最新版の取り扱い説明書を使用していることを確認してください。 以下から利用可能です: h-d.com/isheets
ハーレーダビッドソン社のカスタマーサポートセンター(1-800-258-2464 (米国内のみ)または1-414-343-4056)にお問い合わせください。
    注記: Bar＆Shieldのロゴを上にした状態のフォグランプレンズに向かって、ランプハウジングからの配線リードの引き出し方向に基づいてランプの「左出し」または「右出し」が識別されます。ランプはマウントブラケットまたはエンジンガードの外側に取り付けられているものとします。 ハーレーダビッドソンでは、エンジンガードフォグランプを内側に取り付けることを推奨しています。 いずれの取り付け方法においても、必ずBar & Shieldのロゴがレンズの上になるようにしてください。 図1 を参照。
    このキットは、ソフトフェアリングロアーには対応しません。
注記
このキットは、使用される国の灯火類の基準に適合しないことがあります。 当該国の法規制を確認してください。
取り付け要件
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00308b)
警告
ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 サービスマニュアルを参照しながら、適切な手順に従ってください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00333b)
注記
この取り扱い説明書はサービスマニュアルの記載情報を参照しています。 この取り付け作業には、車両の年式およびモデルに対応したサービスマニュアルが必要で、以下より入手することができます。
  • ハーレーダビッドソンのディーラー。
  • H-Dサービスインフォメーションポータル。2001年以降のほとんどのモデルのマニュアルを、サブスクリプションベースで利用可能。 詳細については、 「サブスクリプションに関するよくある質問」 を参照してください。
このキットを正しく取り付けるには、LEDブレットフォグランプマウントブラケットキットおよびフォグランプワイヤーハーネスキットを別途購入する必要があります。
バッテリーケーブルを取り外した後は、Electrical Contact Lube (電気系統コンタクトルーブ) (H-D部品番号99861-02)または同等品が必要です。
これらのアイテムはハーレーダビッドソン ジャパン正規販売網店にてお買い求めいただけます。
電気系統の過負荷
ご注意
電気アクセサリーを装着し過ぎると、車両の充電システムに過剰な負荷がかかる可能性があります。 複数の電気系統アクセサリーが同時に作動し、それらの消費電流量が車両の充電システムで供給できる電流量の総量を超えた場合、バッテリーが放電し、車両の電気系統に損傷を与えるおそれがあります。 (00211d)
警告
電気系統アクセサリーを取り付ける場合、影響を受ける回路を保護するヒューズまたは回路ブレーカーの最大アンペア数を超えないよう注意してください。 最大アンペア数を超えると、電気的な不具合が生じ、死亡したり重傷を負う場合があります。 (00310a)
このキットには、電気系統から最大で1.4Aの追加電流が必要です。
準備
警告
誤ってエンジンを始動すると、死亡事故や重大な人身事故を引き起こすおそれがあるため、メインヒューズを外して作業を開始してください。 (00251b)
注記
  • 2007年以降のスマートサイレン装備車: セキュリティフォブがある状態で、イグニッションスイッチをON (オン)にします。 サービスマニュアルを参照してください。 システムが解除された後、イグニッションスイッチをOFF (オフ)にします。 直ちに メインヒューズを取り外します。
  • 2006年式以前のスマートサイレン装備車： キーフォブまたはセキュリティコードでサイレンを解除します。 サービスマニュアルを参照してメインヒューズを取り外します。
  • スマートサイレン非装備車の場合: メインヒューズを取り外します。 サービスマニュアルを参照してください。
  • メインサーキットブレーカーを搭載した車両の場合： バッテリーを切り離します。 サービスマニュアルを参照してください。
取り付け
注記
こららのフォグランプはエンジンガードの内側または外側に取り付けることができます。 ハーレーダビッドソンでは、エンジンガードフォグランプを内側に取り付けることを推奨しています。 フォグランプは左右で異なります。 ランプは、 必ず Bar & Shieldのロゴが上になるように取り付けてください。
1. 特定のLEDフォグランプマウントキットの指示に従って、フォグランプを車両に取り付けます。
2. LEDフォグランプワイヤーハーネスキットの指示に従って、フォグランプの取り付けを完了します。
完成
注記
サウンドシステムの損傷を防止するため、最初にイグニッションがOFF (オフ)であること確認してから、メインヒューズの取り付けやマイナスバッテリーケーブルの接続を行ってください。
1. メインヒューズ装備車： メインヒューズを取り付けます。 サービスマニュアルを参照してください。
2. メインサーキットブレーカー使用モデル: バッテリーを接続します。 サービスマニュアルを参照してください。
3. すべてのモデル： シートを取り付けます。 シートを取り付けたら、シートを上に引っ張って、固定されているか確認します。 サービスマニュアルを参照してください。
設定
1. 図2インフォテインメントコントロールユニット (IFCU)付のモデル：
a. 車両をアクセサリーモードにします。
b. [システム設定]>[車両機能設定]に移動します。
c. フロントフォグランプを有効にします。
d. 車両の電源を切り、1分間待ちます。
e. 車両をイグニッションモードまたはアクセサリーモードにします。
f. レフトハンドコントロールモジュール (LHCM)から車両機能(14)を開きます。
g. フォグランプのオン/オフを切り替えます。ランプは車両の機能表示に対応している必要があります。

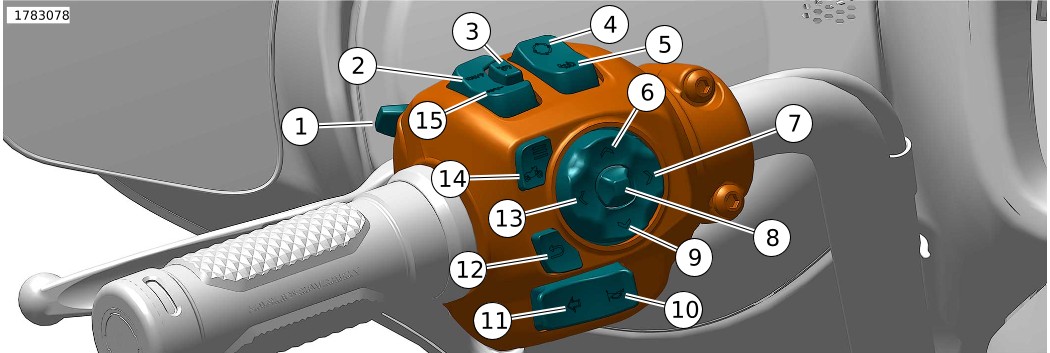

1ヘッドランプ
2クルーズコントロールRES/+（再開/速度増加）
3クルーズコントロールOFF/ON
4TRIP
5トラクションコントロール
6上に移動
7右に移動
8OK/入力
9下に移動
10ホーン
11左ターンシグナル
12Back (戻る)
13左に移動
14メインメニュー/車両機能
15クルーズコントロールSET/-（速度設定/減速)
図2。 レフトハンドコントロールモジュール(LHCM)
