TOURINGスターターカバー
J047252012-07-18
概要
キット番号
66477-10
適合モデル
モデルの適合に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン正規販売網店にお問い合わせください。
装着に必要となる追加部品
Loctite 243 Threadlocker and Sealant (blue) (ロックタイト243スレッドロッカーおよびシーラント - 青) (P/N 99642-97)。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00308b)
取り付け
警告誤ってエンジンを始動すると、死亡や重傷事故の危険があるため、マイナス(-)バッテリーケーブルを外してから作業を開始してください。 (00048a)

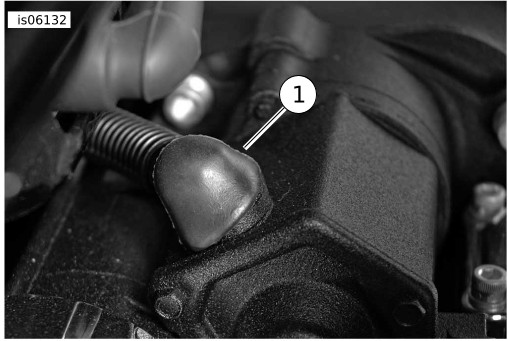

| 1 | ブーツ |
図1。 ブーツを装着したスターターのTri-Glideプラスケーブル

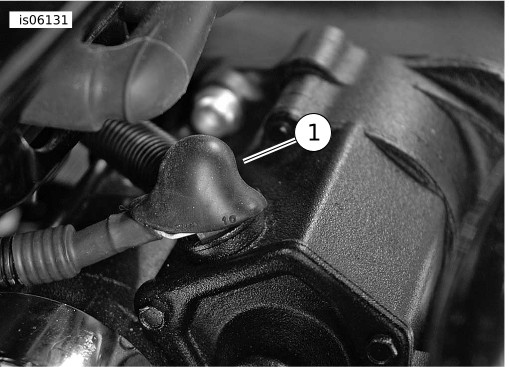

| 1 | ブーツ |
図2。 ブーツを装着したスターターのTouringプラスケーブル
| 1. | バッテリーケーブルの接続を外す。マイナス(-)ケーブルを先に外す。 | |||||||||||
| 2. | コイルのスパークプラグワイヤーの接続を外す。 | |||||||||||
| 3. | 「図1」および「図2」を参照。スターターターミナルのプラスバッテリーケーブルラバーブーツが所定の場所にあり、良い状態であることを確認する。ケーブルが全て正しく取り回されていることを確認する。 | |||||||||||

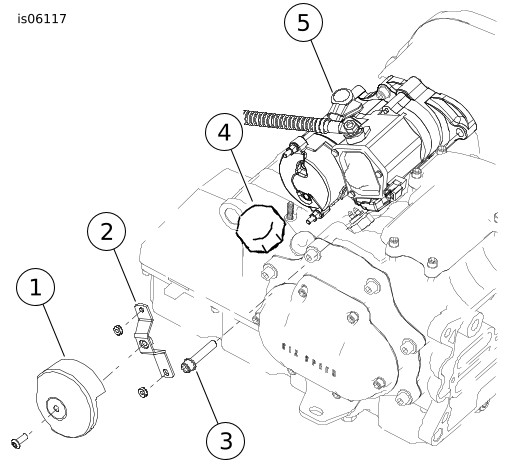

| 4. | 「図3」を参照。スターターモーターエンドカバー(1)およびカバーマウントブラケット(2)を取り外す。ナットは取っておく。 |
図3。 コンポーネントの取り外し | ||||||||||
| 5. | スターターアッセンブリーフォワードスクリューを取り外す。スクリュー(3)は取っておく。 | |||||||||||
| 6. | ディップスティック(4)を取り外す。 | |||||||||||
| 7. | 「図4」および「表1」を参照。新品のカバーマウンティングブラケット(2)を、ステップ1で取り外したナット(A)を使って取り付ける。ブラケットをスロット加工された穴の中央に配置する。ナットを次のトルク値で締め付ける:4.5–6.8 N·m (40–60 in-lbs)。 | |||||||||||
| 8. | スターターカバー(1)をスターター/ソレノイドアッセンブリーの上に配置する。 | |||||||||||
| 9. | ワッシャー(4)およびステップ5で取り外したフォワードスクリュー(B)を使ってカバーの左側を締め付ける。スクリューにLoctite 243 threadlocker and sealant (blue) (ロックタイト243スレッドロッカーおよびシーラント - 青)を塗布し、次のトルク値で締め付ける:33.9–36.6 N·m (25–27 ft-lbs)。 | |||||||||||
| 10. | 前に取り付けたブラケットに、スクリュー(3)を使ってカバーの右側を取り付ける。カバーとブラケットの穴が合っていない場合は、カバーを取り外し、必要に応じてマウントブラケットを上または下に調整する。スクリューを次のトルク値で締め付ける:5.7–7.9 N·m (50–70 in-lbs)。 | |||||||||||
| 11. | スターターカバーエンドトリム(5)の内側のデュアルロックストリップから裏紙をはがす。エンドトリムの小さいプライノッチをおよそ7時30分の位置に合わせ、トリムをスターターカバーにはめ込む。エンドトリムの中央を強く推して、デュアルロックストリップをカバーに粘着させる。 | |||||||||||
| 12. | ディップスティックを取り付ける。 | |||||||||||
| 13. | スパークプラグワイヤーを接続する。 | |||||||||||
| 14. | プラスのケーブルを先にして、バッテリーケーブルを接続する。 |
交換用パーツ

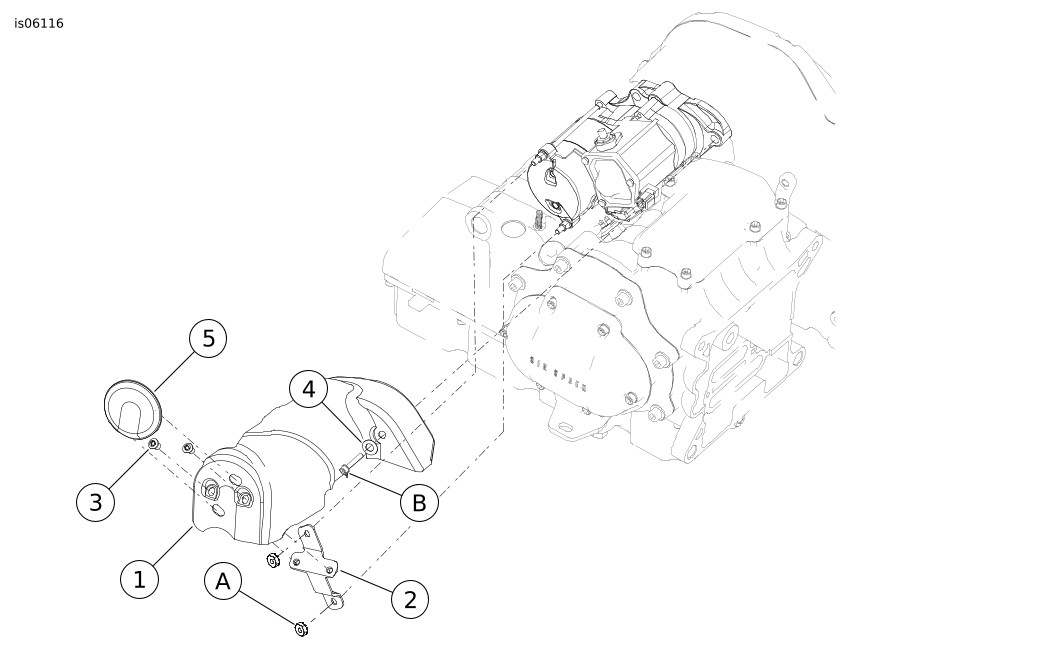

図4。 交換用パーツ:Touringスターターカバー
表1。 交換用パーツ表
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | スターターカバー | 別売りなし |
2 | カバーマウントブラケット | 別売りなし |
3 | スクリュー、ボタンヘッド、1/4-20 x 0.50 in. (2) | 別売りなし |
4 | ワッシャー、0.34 I.D. x 0.369 O.D. x 0.45厚 | 別売りなし |
5 | スターターカバーエンドトリム | 66481-10 |
キットには含まれない本文中記載のアイテム: | ||
A | ナット(2) | |
B | スクリュー | |
