クーラントホースカバーキット
J059232014-06-02
概要
キット番号
26900107、26900108
モデル
モデルの適合性については、純正P&Aカタログまたはharley-davidson.com (英語のみ) をご参照ください。
警告ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。 自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。 本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00308b)
取り付け
| 1. | 「図1 」を参照してください。 出力スプロケットカバースクリュー(7)とワッシャー(5)を外します。 スクリューからワッシャーを外します。 | |
| 2. | イグニッションコイルカバー(8)を取り外します。 | |
| 3. | 2本のインナーイグニッションコイルブラケットスクリュー(1)を外します。 | |
| 4. | クーラントホースカバー(2)をイグニッションコイルブラケットの下に入れます。 カバーはクーランとホースの上にきます。 | |
| 5. | 軽くイグニッションコイルブラケットスクリューを取り付けます。 | |
| 6. | ステップ1 で外したワッシャーをクーランとホースカバータブ(3)とスプロケットカバー(4)の間に合わせます。 | |
| 7. | D ワッシャー(6)をスプロケットカバースクリューに合わせます。 | |
| 8. | スクリューとDワッシャーを仮留めします。 | |
| 9. | スプロケットカバースクリューを9–11 N·m (80–97 in-lbs)のトルク値で締め付けます。 | |
| 10. | イグニッションコイルブラケットスクリューを22.5–27.5 N·m (17–20 ft-lbs)のトルク値で締め付けます。 | |
| 11. | イグニッションコイルカバーを取り付けます。 |
| 1 | イグニッションコイルブラケットスクリュー |
| 2 | ホースカバー |
| 3 | タブ |
| 4 | スプロケットカバー |
| 5 | ワッシャー |
| 6 | D ワッシャー |
| 7 | スプロケットカバースクリュー |
| 8 | イグニッションコイルカバー |
図1。 ホースカバー
交換用パーツ

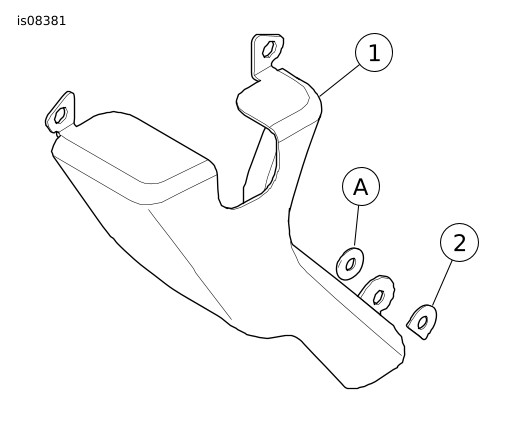

図2。 交換用パーツ
表1。 交換用パーツ
アイテム | 詳細(数量) | 部品番号 |
|---|---|---|
1 | ホースカバー | 別売りなし |
2 | Dワッシャー | 10600033 |
キットには含まれない本文中記載のアイテム。 | ||
A | ストックワッシャー | |
