CURVED LICENSE PLATE MOUNTING KIT (湾曲型ライセンスプレート取り付けキット)

J052922010-11-19

概要

キット番号

67900056、67900059

モデル

モデルの適合性については、純正P&Aカタログまたはwww.harley-davidson.comのパーツとアクセサリーに関するセクション(英語版のみ)をご覧ください。

警告

ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00308b)

キット内容

このキットには交換用パーツは含まれていません。

表1。キット内容

数量	アイテム	部品番号
1	リフレクターアッセンブリー	別売りなし
2	マウントパッド、フォーム	別売りなし
4	フラットヘッドスクリュー、クローム	別売りなし
1	ライセンスプレートカバー	別売りなし
1	ライセンスプレートマウント	別売りなし

ライセンスプレートの取り付け

「図1」を参照してください。ライトバーをフェンダーに固定しているファスナーを取り外し、保管しておきます。ファスナーはフェンダーの下にあります。
「図2」を参照してください。標準のライセンスプレートホルダー(2)をライトバーに固定している、2本のファスナー(1)を取り外して保管します。
ライセンスプレートホルダーからライセンスプレートを取り外します。

注記

「図3」を参照してください。ライセンスプレートフレームのスロット端(2)は、上向きにして、バックプレートのマウントフランジ(1)の周りにはまるようにします。

1.	ライセンスプレートをライセンスプレートフレーム内に置きます。
2.	ライセンスプレートフレームをバックプレートの上に置き、キット付属のファスナーでフレームをバックプレートに固定します。
3.	ライセンスプレートアッセンブリーをライトバーに標準のファスナーで固定します。ファスナーを6.8–9 N·m (60–80 in-lbs)のトルク値で締め付けます。
4.	「図4」を参照してください。ライトバーをリアフェンダー上に置き、元のファスナーを取り付けます。ファスナーを9.5–16.3 N·m (84–144 in-lbs)のトルク値で締め付けます。

注記

バンパーパッドをリアフェンダーにしっかり接着するには、周囲温度が16°C (60°F)以上でなければなりません。

1.3 mm (½ in)のバンパーパッドを取り付け済みのバックプレートとリアフェンダーの間にはさみます。
1. 50 ～ 70%のイソプロピルアルコールと30 ～ 50%の蒸留水の混合液でリアフェンダーをきれいにします。完全に乾くまで待ちます。
2. バンパーパッドの裏紙をはがし、リアフェンダーに貼り付けます。パッドをもう1枚重ねて、しっかりはまるようにします。

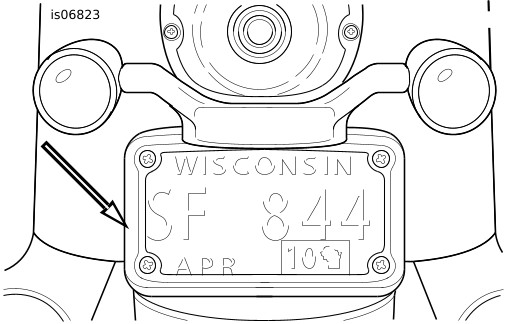

図1。ライトバー

1	ファスナー
2	ライセンスプレートホルダー

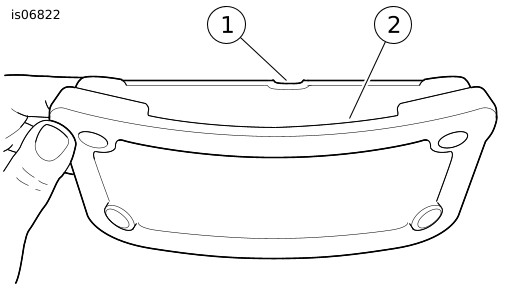

図2。ライセンスプレートホルダー

1	マウントフランジ
2	スロット端

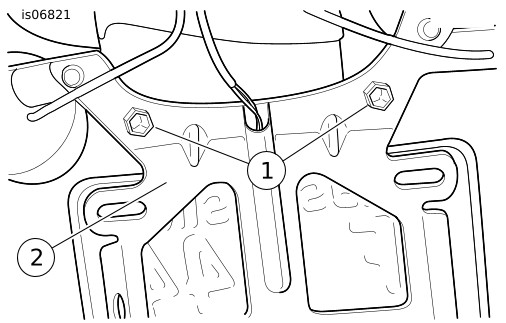

図3。ライセンスプレートフレーム

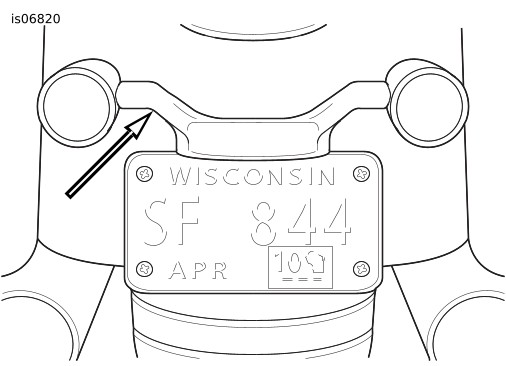

図4。ライセンスプレートアッセンブリー

リフレクターの取り付け

警告

連邦自動車安全基準(FMVSS) 108は、車両にリアとサイドリフレクターの装着を義務付けています(米国のみ)。リアとサイドリフレクターを正しく装着してください。被視認性が低いと、死亡事故や重大な人身事故につながるおそれがあります。 (00336b)

注記

リフレクターアッセンブリー(12)をリアフェンダーにしっかり接着するには、周囲温度が16°C (60°F)以上でなければなりません。

リアフェンダーの、ライセンスプレート下に当たる領域を、50 ～ 70%のイソプロピルアルコールと30 ～ 50%の蒸留水との混合液で洗浄します。完全に乾くまで待ちます。
リフレクターアッセンブリーの粘着面の裏紙をはがす前に、リフレクターをフェンダーにはめ、左右に動かして中央に合わせて、リフレクターの表面がテールライトに平行になるか試してみます。最終的な位置をマークします。
リフレクターアッセンブリーの粘着カバーからライナーをはがします。リフレクターを慎重にリアフェンダーに取り付け、しっかり押しつけます。しっかりと接着するために、1分間リフレクターを押さえ続けます。

注記

リフレクターを接着後、少なくとも24時間以内は、激しく洗浄する、水で強くスプレーする、極端な天候にさらすことはしないでください。
粘着ボンドは通常の室温で約72時間後に最大の粘着度になります。
