サンダウナーピリオン

J057242012-11-12

概要

キット番号

52400066

適合モデル

モデルの適合に関する情報は、最新の純正P&Aカタログをご参照ください。または、最寄りのハーレーダビッドソン正規販売網店にお問い合わせください。

注記

この取付要領書はサービスマニュアルの記載情報の参照を必要としています。このキットを取り付ける際は、お持ちのバイクのサービスマニュアルが別途必要です。サービスマニュアルは最寄りのハーレーダビッドソン正規販売網店でお買い求めいただけます。

キット内容

「図1」および「表1」を参照してください。

警告

ライダーおよびパッセンジャーの安全を守るため、キットは正しく装着してください。自分で作業を行うことが難しい場合、または適切な工具を持っていない場合は、最寄りのハーレーダビッドソン正規販売網店に取り付けを依頼してください。本キットを正しく取り付けないと死亡したり重傷を負うおそれがあります。 (00308b)

警告

適切なグラブストラップやパッセンジャーフットペグが装備されていない車両にはこれらのシートキットを取り付けないでください。フットペグとグラブストラップが装着されていない場合、走行中にパッセンジャーがオートバイから転落したり、運転手にしがみついたりし、制御が失われ死亡したり重傷を負うおそれがあります。 (00410b)

取り付け

注記

次の取り付けを行う際、ツールや金属シートタブで塗装面(フェンダー、タンク等)を引っ掻かないように注意してください。

図1を参照してください。リアブラケットのスクリュー(E)を外し、ピリオンスロット(F)のフックを外して、バイクから既存のピリオンを取り外します。
マッシュルームスクリュー(D)を外して、シートおよびグラブストラップを取り外します。既存のグラブストラップは廃棄し、バイクのマウントハードウェアを保存します。
新しいグラブストラップ(2)をスタブ(C)に取り付けます。このとき、ストラップの穴は両方とも最も外側を使います。
ソロシート(A)のフロントタブを四角のフレームチューブにスライドさせ、ソロシートを取り付けます。スタッド(C)に挿入されたシートグロメット(B)でリアマウントブラケットを取り付け、マッシュルームナット(D)で固定して、手で締め付けます。
フェンダーの塗装に傷を付けないように注意しながらグラブストラップを前方に引き、ピリオンの前下部にあるピリオンマウントブラケット(F)をマッシュルームヘッドナット(D)上にスライドさせます。
ピリオンの後部を既存のマウントスクリュー(E)で止め、ピリオンの後部を下に押しながら締め付けます。ピリオンの前部を上に持ち上げて、シートが固定されていることを確認します。

警告

シートを装着したらシートを上に引っ張り、所定の位置にロックされていることを確認します。シートが緩んでいると、走行中に動いて制御不能となり、死亡したり重傷を負うおそれがあります。 (00070b)

交換用パーツ

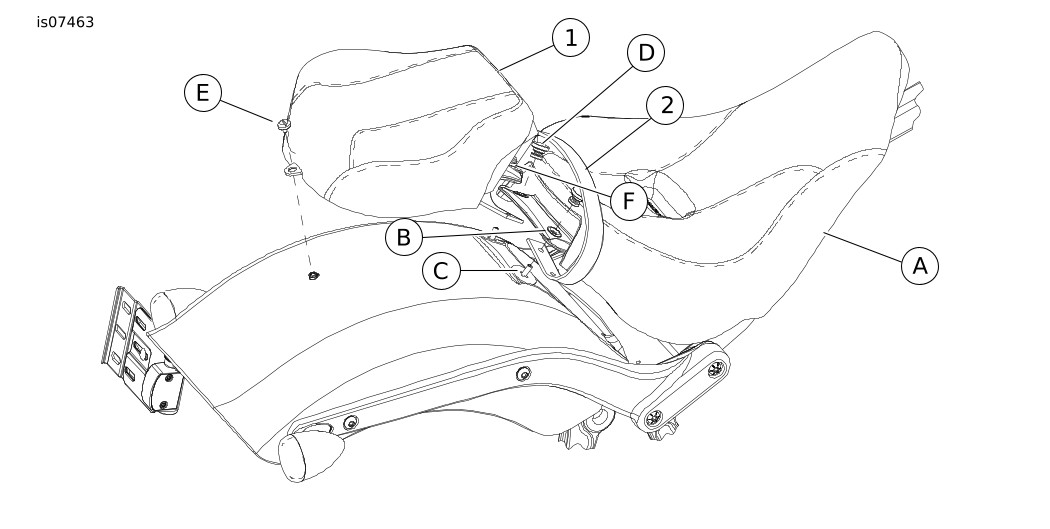

図1。交換用パーツ:デタッチャブルピリオンシート

表1。交換用パーツ

アイテム	詳細(数量)	部品番号
1	ピリオンアッセンブリー	別売りなし
2	グラブストラップ、23.5インチ	51184-00
本文に記載のアイテムでキットに含まれないもの。
A	ソロシート	52000098
B	シートマウントグロメット	別売りなし
C	シートマウントフェンダースタッド	別売りなし
D	マッシュルームシートナット	3633
E	リアピリオンタブファスナー	3075
F	フロントピリオンスロットマウント	別売りなし
