Screamin’ Eagle klepveerset
J035482014-03-12
ALGEMEEN
Setnummer
18013-03A
Modellen
Voor de modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste aanvullende onderdelen
Er kunnen aanvullende onderdelen nodig zijn om de cilinderkoponderdelen die niet meer aan de specificaties voldoen te vervangen of te repareren om de cilinderkoppen te monteren en weer in gebruik te nemen.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00308b)
OPMERKING
Deze set is bedoeld voor het gebruik van toepassingen met een hoge opvoerhoogte en een hoog toerental (omw/min). Deze set is geschikt voor een opvoerhoogte tot 14,859 mm (0.585 in) en een toerental tot 6500 omw/min.
In dit instructieblad wordt verwezen naar informatie in de servicehandleiding. Voor deze installatie is een servicehandleiding voor uw model motorfiets vereist. Deze is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Tabel 1. Setinhoud
Beschrijving (aantal) | Onderdeelnummer |
|---|---|
Schotel, bovenste klepveer (4) | 18015-03B |
Schotel, klepveer onderste met afdichting (4) | 18016-03 |
Spie, klepveerschotel (8) | 18260-02 |
Klepveer (4) | Niet afzonderlijk verkrijgbaar |
INSTALLEREN
| 1. | Raadpleeg de servicehandleiding en volg de instructies onder De motorfiets demonteren voor de reparatie van de cilinderkop. | |||||||||
| 2. | Volg de instructies in de servicehandleiding voor het verwijderen van de tuimelaardeksels en cilinderkoppen. | |||||||||
| 3. | Gebruik de klepveertang (HD-3436-B) om de klepveren samen te drukken en de bovenste klepschotelspieën, bovenste veerschotel en onderste veerschotel van alle vier kleppen te verwijderen. | |||||||||
| 4. | Als de bestaande kleppen opnieuw worden gebruikt, verwijdert u eventuele bramen op de klepsteel bij de groef voor de borgring met een veil met fijne tanden. Markeer de klep zodat deze later weer op dezelfde kop wordt gemonteerd. |

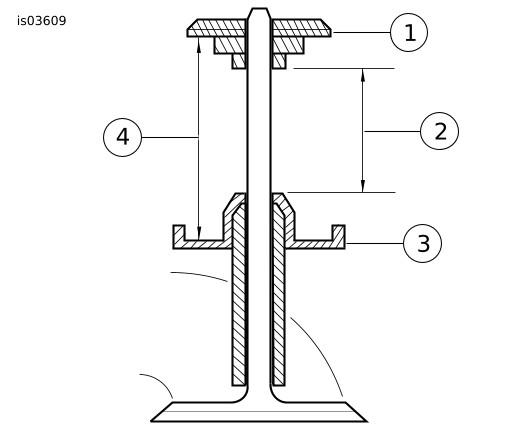

Afbeelding 1. Gemonteerde veerhoogte | ||||||||
| 5. | Volg de instructies in de servicehandleiding onder Reiniging en Inspectie. | |||||||||
| 6. | Als bepaalde onderdelen niet meer aan de specificaties voldoen, volgt u de instructies in de servicehandleiding voor het vervangen/slijpen van klepgeleiders en het vervangen van het oppervlak van de klepzittingen. | |||||||||
| 7. | Zie Afbeelding 1. Gebruik de veren, veerschotels en spieën in deze set om de cilinderkoppen te monteren volgens de instructies in de servicehandleiding. | |||||||||
| 8. | Volg de instructies in de servicehandleiding om de cilinderkoppen en tuimelaardeksels te installeren. | |||||||||
| 9. | Om het motorvoertuig weer in gebruik te nemen, volgt u de instructies in de servicehandleiding onder De motorfiets monteren na reparatie van de cilinderkop. |
