CUSTOM REMPEDAALSET VOOR VRSC
J014192008-11-13
ALGEMEEN
Setnummer
42964-01A en 48983-09
Modellen
Voor de modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Vereiste aanvullende onderdelen
Voor een juiste installatie moet voor deze set LOCTITE® 271 draadborg- en afdichtmiddel – rood afzonderlijk worden aangeschaft. LOCTITE is verkrijgbaar bij elke Harley-Davidson-dealer.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00308b)
OPMERKING
Een servicehandleiding is verkrijgbaar bij een Harley-Davidson-dealer.
Setinhoud
Tabel 1. Setinhoud
Beschrijving (aantal) | Onderdeelnummer |
|---|---|
Splitpen | 515 |
Contramoer | 7671 |
Rempedaalrubber | 50240-01 |
Rempedaal | Niet afzonderlijk verkrijgbaar |
Bus (2) | 42569-03 |
INSTALLEREN
OPMERKING
Gebruik bij het verwijderen van de voetsteunmontagebouten een verlengstuk van 25,4 cm (10 in) of langer om beschadiging van sieroppervlakken te voorkomen.
| 1. | Zie Afbeelding 1. Verwijder aan de rechterzijde de voetsteunmontagebout waarmee de voetsteundrager aan het frame bevestigd is. Bewaar de bout voor hergebruik. | |||||||||||||
| 2. | Houd het rempedaal vast en verwijder de voetsteun door deze uit het rempedaal te trekken. | |||||||||||||
| 3. | Zie Afbeelding 2. Draai het rempedaal een kwartslag terug om het verwijderen van de splitpen gemakkelijker te maken. | |||||||||||||
| 4. | Verwijder de splitpen waarmee de gaffelpen in het rempedaal en de stoterstang van de hoofdremcilinder geborgd is. Gooi de splitpen weg. | |||||||||||||
| 5. | Verwijder de gaffelpen. Klop hierbij indien nodig zachtjes op de pen. Inspecteer de gaffelpen en vervang hem als hij versleten of beschadigd is. |

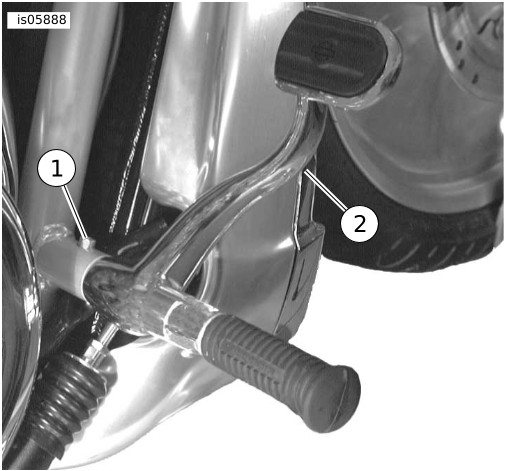

Afbeelding 1. Verwijderen voetsteunmontagebout

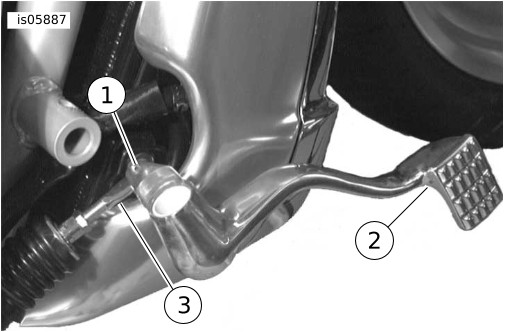

Afbeelding 2. Verwijderen splitpen en gaffelpen | ||||||||||||
| 6. | Zet het rempedaal (uit de set) in de afgebeelde stand. Monteer de gaffelpen door het rempedaal en de stoterstang van de hoofdremcilinder heen. Klop zachtjes op de gaffelpen en controleer dat de kop ervan tegen het rempedaal aan ligt. Monteer een nieuwe splitpen. Draai het rempedaal een kwartslag naar de rijpositie toe. | |||||||||||||
| WAARSCHUWING De voetsteunen moeten omhoog en naar de achterkant van de motorfiets klappen als deze geraakt worden. Indien voetsteunen niet zodanig worden ingesteld dat zij naar boven en achteren klappen, kan dit ernstig of dodelijk letsel tot gevolg hebben. (00366a) | ||||||||||||||
| 7. | Zie Afbeelding 3. Schuif de voetsteun door de opening in het rempedaal en frame. Zorg ervoor dat de voetsteun in een stand staat waarbij deze omhoog en naar achteren kan vouwen. | |||||||||||||
| 8. | Breng een paar druppels Loctite 271 aan op de schroefdraad van de (eerder verwijderde) voetsteunmontagebout. Monteer de voetsteundrager aan het frame. Haal de bout aan tot 14 N·m (10 ft-lbs). | |||||||||||||
| WAARSCHUWING Na het repareren van het remsysteem dient u de remmen met lage snelheid te testen. Als de remmen niet goed functioneren kan testen bij hoge snelheden er toe leiden dat u de controle over de motorfiets kunt verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00289a) | ||||||||||||||
| 9. | Voer een testrit uit en controleer de juiste werking van de achterrem. |

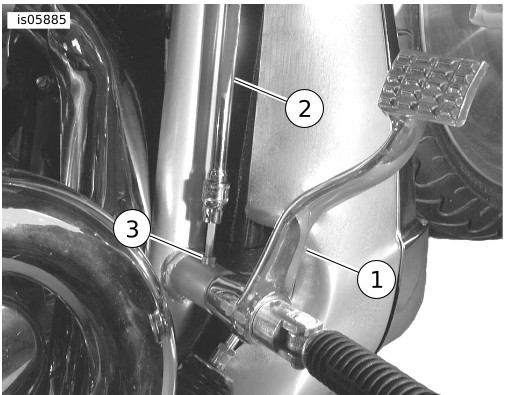

Afbeelding 3. Installeren van het nieuwe rempedaal |
