CUSTOM-ZADELSETS VOOR DYNA-MODELLEN

J037412015-10-15

ALGEMEEN

Setnummers

Modellen

Voor modelgerelateerde informatie raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (Onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).

Setinhoud

Zie Afbeelding 6 en de Tabel 2.

Zie Tabel 1 voor het steunriemnummer dat behoort bij elke zadelset.

Tabel 1. Setnummers en steunriemgebruik

Setnummer	Steunriem	Setnummer	Steunriem
51297-06	51705-06	51417-08	51705-06
51298-06	51705-06	51420-08	51705-06
51299-06	51705-06	51423-08	51705-06
51301-06	51705-06	51424-08	51705-06
51305-07	51705-06	51425-08	51705-06
51306-07	51333-07	51439-08	51705-06
51353-06	51705-06	51447-08	51705-06
51359-06	51705-06	51452-08	51705-06
51364-07	51705-06	52046-06	Geen
51366-07	51705-06	52047-06	Geen
51369-06	51705-06	52048-06	51705-06
51375-06	Geen	52051-06	51705-06
51381-06	51705-06	51621-09	51705-06
51626-09	51705-06

Montagevereisten

De afzonderlijke aanschaf van aanvullende onderdelen of accessoires kan nodig zijn voor de juiste montage van dit zadel op uw model motorfiets. Raadpleeg de meest recente P&A-catalogus voor een lijst met vereiste onderdelen of accessoires voor uw model motorfiets.

WAARSCHUWING

De veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00308b)

WAARSCHUWING

Monteer deze zadelsets niet op motorfietsen die niet zijn uitgerust met een geschikte steunriem en passagiersvoetsteunen. Als de voetsteunen en steunriem niet zijn geïnstalleerd, zou de passagier van de rijdende motorfiets kunnen vallen of de bestuurder kunnen vastpakken, waardoor de bestuurder de macht over het stuur kan verliezen met ernstig of dodelijk letsel tot gevolg. (00410b)

VERWIJDEREN

OPMERKING

Voorkom dat de laklaag bekrast wordt met gereedschap of metalen uitsteeksels van het zadel.

Verwijder het momenteel gemonteerde zadel volgens de instructies in de gebruikershandleiding.

Bij modellen uitgerust met een eenpersoonszadel: Zie Afbeelding 1. Verwijder de Bar & Shield-gatafdekplug (11) uit het achterste zadelmontagegat (1).

Bij modellen met een tweepersoonszadel: Verwijder bij het voorste zadelmontagegat (3) de sluitring (10) van de zadelsluitmoer (9). Verwijder de sluitmoer uit de motorfiets vanaf de onderkant van het spatbord. Plaats de Bar & Shield-gatafdekplug in het voorste zadelmontagegat.

Zie Afbeelding 2. Haal een kabelbinder (3) uit de set.

a. Plaats de sluitmoer (1) op de kabelbinder (3), zodat het brede uiteinde van de moer op het oog van de kabelbinder rust.

b. Rijg de kabelbinder van onder het spatbord door het achterste zadelmontagegat.

c. Trek de kabelbinder aan om de moer strak tegen de onderkant van het spatbord te houden.

d. Duw het uitsteeksel op de sluitmoer in de inkeping in het gat in het spatbord en schuif de sluitring (2) vanaf de achterkant op zijn plaats, waardoor de sluitmoer op zijn plaats komt vast te zitten. Verwijder de kabelbinder.

Bij modellen met een tweepersoonszadel: Zie Afbeelding 3. Verwijder de vierkante schuimrubbers (1) uit het spatbord. Bij modellen uitgerust met een eenpersoonszadel: Zie Afbeelding 4. Verwijder de twee vierkante schuimrubbers (2) uit het spatbord.

Verwijder eventuele lijmresten op het spatbord met een universele lijmverwijderaar (3M^™ onderdeelnummer 051135 of gelijkwaardig). Spoel met schoon water en droog alles grondig met een schone witte doek. Reinig de oppervlakken met isopropylalcohol. Laat het volledig opdrogen.

1	Zadelmontagegat, achter
2	Spatbordgat, midden
3	Zadelmontagegat, voor
4	Steunriemmontagegat
5	Gat voor de draaddoorvoer (referentie)
6	Spatbordgat, voor (referentie)
7	Locatie bevestigingsmateriaal voor tweepersoonszadel
8	Locatie bevestigingsmaterialen voor eenpersoonszadel
9	Zadelsluitmoer
10	Sluitring
11	Gatafdekplug, Bar & Shield
12	Gatafdichtplug, gewoon

Afbeelding 1. Identificatie spatbordgaten en locaties van bevestigingsmaterialen

1	Sluitmoer
2	Sluitring
3	Kabelbinder (installatiehulpmiddel)

Afbeelding 2. Installeren van de sluitmoer

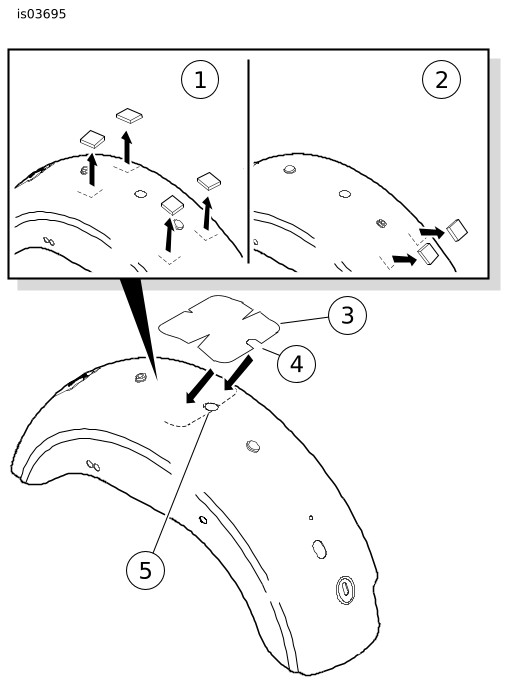

1	Vierkante schuimrubbers tweepersoonszadel (4)
2	Vierkante schuimrubbers eenpersoonszadel (2)
3	Beschermende tape
4	Ronde inkeping in tape
5	Middelste gat in spatbord

Afbeelding 3. Vierkante schuimrubbers en beschermende tape (tweepersoonszadel)

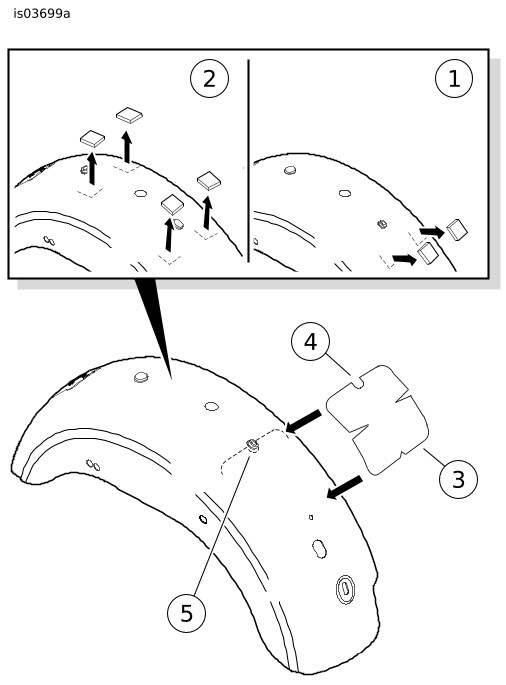

1	Vierkante schuimrubbers eenpersoonszadel (2)
2	Vierkante schuimrubbers tweepersoonszadel (4)
3	Beschermende tape
4	Ronde inkeping in tape
5	Zadelmontagegat, voor

Afbeelding 4. Vierkante schuimrubbers en beschermende tape (eenpersoonszadel)

INSTALLEREN

Zie Afbeelding 6. Plaats de bout (9) door het steunriemmontagegat vanuit de onderzijde van het spatbord. Maak deze vast met de kunststof borgmoer (10). Voor FXDWG-modellen van 2010 en later: Zie Afbeelding 5. Controleer of de kop van de flensbout (1) tegen het spatbord zit zonder de kabelgeleider (2) te raken.

OPMERKING

Aan het ene uiteinde van de nieuwe steunriem (8) bevindt zich een enkel montagegat en aan het tegenoverliggende uiteinde bevinden zich twee gaten.

Breng het uiteinde van de nieuwe steunriem bij het enkele montagegat aan over de schroefdraad. Plaats het tegenoverliggende uiteinde van de steunriem bovenop het eerste uiteinde, zoals in de afbeelding te zien is. Bij alle sets BEHALVE 51381-06: Plaats de schroefdraad door het buitenste gat (A). Alleen bij set 51381-06: Plaats de bout door het binnenste gat (B).

Breng de onderlegring (11) en de zeskantmoer (12) aan op de bout om de steunriem vast te zetten. Aanhalen tot 6,8–10,2 N·m (60–90 in-lbs).

Verwijder de plakstrook van de beschermende tape (3). Plaats de ronde inkeping (4) zoals afgebeeld zorgvuldig om het middelste spatbordgat of montagegat voor het zadel (5). Wrijf de tape stevig op zijn plaats.

Zie Afbeelding 6. Bij modellen met een tweepersoonszadel: Schuif de achterkant van het nieuwe zadel (1) door de steunriem (8). Laat het zadel op de bovenste framebuis rusten. Bij modellen uitgerust met eenpersoonszadel: Schuif het zadel naar voren tot de voorste lip in de framebuis wordt vergrendeld.

Bevestig het zadel aan het spatbord met behulp van de geribbelde knop (2) en de neopreen onderlegring (3) uit de set.

OPMERKING

De omgevingstemperatuur moet ten minste 16 °C (60 °F) zijn om het embleem goed te laten hechten op de knop.

Verwijder de beschermstrook van de kleeflaag van het Bar & Shield-embleem (4). Draai het embleem voor het mooiste resultaat en breng het embleem aan op de middelste uitsparing op de geribbelde knop. Oefen gedurende een minuut gelijkmatige druk uit op het embleem.

1	Flensbout
2	Kabelgeleider

Afbeelding 5. Montage steunriem – FXDWG-modellen

SERVICEONDERDELEN

Afbeelding 6. Serviceonderdelen: Custom-zadelsets voor Dyna-modellen

Tabel 2. Serviceonderdelentabel

Set	Onderdeel	Beschrijving (aantal)	Onderdeelnummer
Standaarditems voor ALLE zadelsets	1	Zadel	Niet afzonderlijk verkrijgbaar
	2	Geribbelde knop, 1/4-20	3649
	3	Onderlegring, neopreen	6205
	4	Embleem, Bar & Shield	14628-96
	5	Kabelbinder (installatiehulpmiddel)	10039
	6	Leerverzorgingsmiddel	Niet afzonderlijk verkrijgbaar
	7	Beschermende tape	59546-02
Tweepersoonszadelsets aanvullende inhoud	8	Steunriem	Zie Tabel 1
	9	Dopbout, zeskantig, 1/4-20 x 3/4 inch, met onderlegring	3574
	10	Sluitmoer, plastic	7891
	11	Platte onderlegring	6036
	12	Zeskantmoer, 1/4-20	7792
Items genoemd in de tekst, maar niet in de set inbegrepen:
	A	Buitenste gat, steunriem
	B	Binnenste gat, steunriem
	C	Sluitmoer en onderlegring
