SOFTAIL H-D DETACHABLES ZIJPLAATSET
J002632014-06-30
ALGEMEEN
Setnummers
53549-95A
Modellen
Voor modelgerelateerde informatie, raadpleegt u de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig).
Montage vereisten
De afzonderlijke aanschaf van extra onderdelen of accessoires kan nodig zijn voor de juiste montage van deze H-D® Detachables™-set. Raadpleeg de P&A-catalogus of het gedeelte Parts and Accessories (onderdelen en accessoires) op www.harley-davidson.com (alleen Engelstalig) voor een lijst met alle benodigde onderdelen of accessoires.
Voordat deze afneembare zijplaatset wordt geïnstalleerd, moeten de juiste set bevestigingsmaterialen en de juiste verplaatsingsset richtingaanwijzers voor dit model motorfiets worden geïnstalleerd.
Een sissy bar-staander is vereist.
Voor een juiste installatie moet voor deze set Loctite® 262 draadborg- en afdichtmiddel – rood (H-D onderdeelnr. 99759-99) worden gebruikt.
WAARSCHUWINGDe veiligheid van de berijder en de passagier is afhankelijk van de correcte montage van deze set. Als u niet zeker weet of u de procedure correct kunt uitvoeren of als u niet beschikt over het juiste gereedschap, laat de installatie dan over aan een Harley-Davidson-dealer. Incorrecte montage van deze set kan ernstig of dodelijk letsel tot gevolg hebben. (00308b)
WAARSCHUWINGDe maximaal toegestane belasting van het bagagerek mag niet worden overschreden. Door teveel gewicht kunt u de controle over de motor verliezen, met mogelijk ernstig of dodelijk letsel tot gevolg. (00373a)
Setinhoud
Zie Afbeelding 5 en Tabel 1.
INSTALLEREN
Sissy bar installatie op de zijplaten
| 1. | Zie Afbeelding 5. Steek de poten van de sissy bar-staander (A) in de zijplaten. Steek de poten helemaal in de kanalen (B) van de zijplaten (1 en 2) zoals afgebeeld. | |
| 2. | Breng een paar druppels Loctite 262 – rood aan op de schroefdraad van de bolkopbouten (4). Draai de bouten in de gaten in de kanalen van de zijplaten. Haal aan tot 11–14 N·m (96–120 in-lbs). |
Sissy bar en zijplaat op bevestigingspunten installeren
| 3. | Zie Afbeelding 1. Ga achter de motorfiets staan. Plaats de inkepingen (2) links- en rechtsvoor op de zijplaten in de voorste bevestigingspunten (4) op de spatbordsteunen (3). Zie Afbeelding 2 voor de juiste en onjuiste bevestiging van de zijplaat. OPMERKING Als de voorste bevestigingspunten en zijplaten niet goed uitgelijnd zijn, kunnen de achterste bevestigingspunten worden beschadigd. |

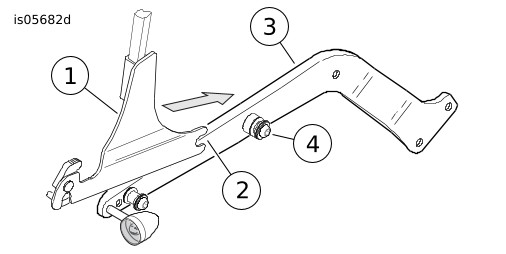

Afbeelding 1. Voorste inkepingen in voorste bevestigingspunten plaatsen
Afbeelding 2. Zijplaat bevestigd op voorste bevestigingspunten

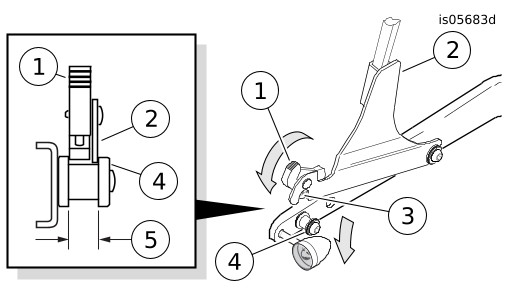

Afbeelding 3. Plaats achterste inkepingen in achterste bevestigingspunten | ||||||||||||||||||||||||||
| 4. | Zie Afbeelding 3. Plaats de draaisluitingen (1) over de achterste bevestigingspunten (4). Trek de draaisluitingen (1) terug naar hun achterste stand, zoals afgebeeld. Controleer of de inkepingen in de zijplaten (3) en de sluitingen in de nek (5) van de achterste bevestigingspunten passen, zoals afgebeeld. Hiervoor moet u wellicht de zijplaten (2) voorzichtig in elkaar drukken of spreiden. | |||||||||||||||||||||||||||
| 5. | Duw de achterkant van de zijplaten omlaag. Sluit de draaisluitingen door de sluithendels zover mogelijk naar voren te drukken (zie Afbeelding 4 ). U hoort een 'KLIK' als de sluitingen vastklikken. Gebruik geen kracht als de sluitingen niet gemakkelijk sluiten. Controleer opnieuw de uitlijning van de sissy bar, zoals beschreven in stap 3 en 4. |

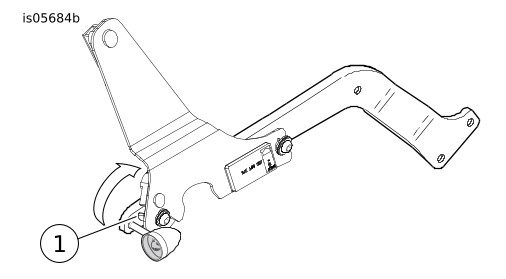

Afbeelding 4. Vergrendelen van de sluitingen | ||||||||||||||||||||||||||
| 6. | Druk, om de sissy bar en zijplaatset te verwijderen, op de ontgrendelknop (1) aan elke zijde en trek de sluitinghendels terug. Til de achterkant van de zijplaten voorzichtig omhoog. Trek de sissy bar met zijplaten uit de voorste bevestigingspunten. |
Serviceonderdelen

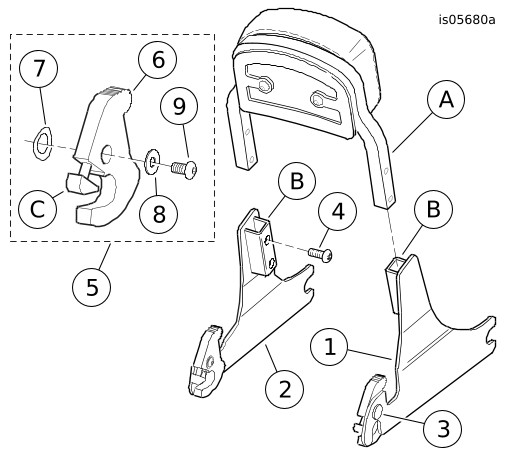

Afbeelding 5. Serviceonderdelen, H-D Detachables zijplaatset
Tabel 1. Serviceonderdelen
Item | Beschrijving (aantal) | Onderdeelnummer |
|---|---|---|
1 | Zijplaat, rechts | Niet afzonderlijk verkrijgbaar |
2 | Zijplaat, links | Niet afzonderlijk verkrijgbaar |
3 | Tapeind van scharnier (2) | Niet afzonderlijk verkrijgbaar |
4 | Bout, bolkop (4) | 94592-98 |
5 | Draaisluitingset (2) (beide bevatten items 6 t/m 9) | 50300108 |
6 |
| Niet afzonderlijk verkrijgbaar |
7 |
| 6828 |
8 |
| 6827 |
9 |
| 2957 |
Items genoemd in de tekst, maar niet in de set inbegrepen. | ||
A | Sissy bar-staander | |
B | Kanaal in zijplaat | |
C | Ontgrendelknop van draaisluiting | |
