| 1. | Vedere Figura 1 Rimuovere il sottogruppo del parabrezza dall’imballaggio e appoggiarlo a faccia in giù su una superficie pulita e morbida con le staffe di montaggio rivolte verso l’alto. | |||||||||||
| 2. | Vedere Figura 3 e Tabella 1. Rimuovere i kit dei morsetti e della bulloneria dall’imballaggio e separare le parti simili per prepararsi al montaggio. | |||||||||||
| 3. | Vedere Figura 2 Montare i gruppi dei morsetti e le pile della bulloneria. | |||||||||||
I lati concavi delle rondelle Belleville (coniche) devono essere rivolti gli uni verso gli altri e rinserrare tra di loro le staffe di montaggio del parabrezza in corrispondenza di ciascun punto di attacco. Omettendo di orientare correttamente le rondelle, si può ridurre la capacità del parabrezza di frantumarsi in caso di urto, il che potrebbe causare lesioni gravi o anche mortali. (00422b) | ||||||||||||
| 4. | Procedendo un morsetto alla volta, con il morsetto rivolto verso l’alto e verso l’interno della staffa del parabrezza (2), serrare i bulloni con collare (1) solo quanto basta per mantenere l’orientamento dei morsetti rispetto al parabrezza durante il montaggio di quest’ultimo sulla motocicletta. I bulloni verranno stretti a fondo successivamente. NOTA Mantenere diritta la ruota anteriore per impedire alle staffe di graffiare il serbatoio del combustibile. | |||||||||||
| 5. | Assicurarsi che tutti e quattro i morsetti siano in posizione aperta, quindi portare il parabrezza (con il lato del morsetto lontano da se stessi) sul davanti della motocicletta. NOTA Il parabrezza in policarbonato è piuttosto flessibile e può essere piegato per allargare i morsetti e allontanarli dal faro anteriore per facilitare l’installazione sulla motocicletta. Prestare attenzione a non graffiare il guscio del faro anteriore con i morsetti mentre si posiziona il parabrezza sui foderi della forcella. |
Figura 1. Staffe di montaggio del parabrezza
Figura 2. Morsetto di montaggio del parabrezza | ||||||||||
| 6. | Mettersi a cavalcioni sul parafango anteriore. Centrare il parabrezza attorno al faro anteriore ed assestare in sede i morsetti sui foderi della forcella. | |||||||||||
| 7. | Iniziando dal fondo (dall’uno o dall’altro lato) e con i bulloni con collare leggermente più stretti che con le dita, chiudere ciascun morsetto, tenendo presente che i morsetti si autoallineano con i foderi della forcella e tra di loro. | |||||||||||
AVVISO Non superare la coppia di serraggio consigliata quando si installano le viti di montaggio. Potrebbe risultarne un danno al parabrezza. (00385a) | ||||||||||||
| 8. | Con i morsetti del parabrezza ora bloccati sui foderi della forcella, assicurarsi che la parte di collare dei bulloni con collare sia completamente assestata in ciascuna posizione della staffa del parabrezza. Serrare. Coppia: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | Ruotare completamente il manubrio contro il fine corsa sinistro e il fine corsa destro della forcella, per assicurarsi che i cavi del comando del gas si muovano liberamente. |

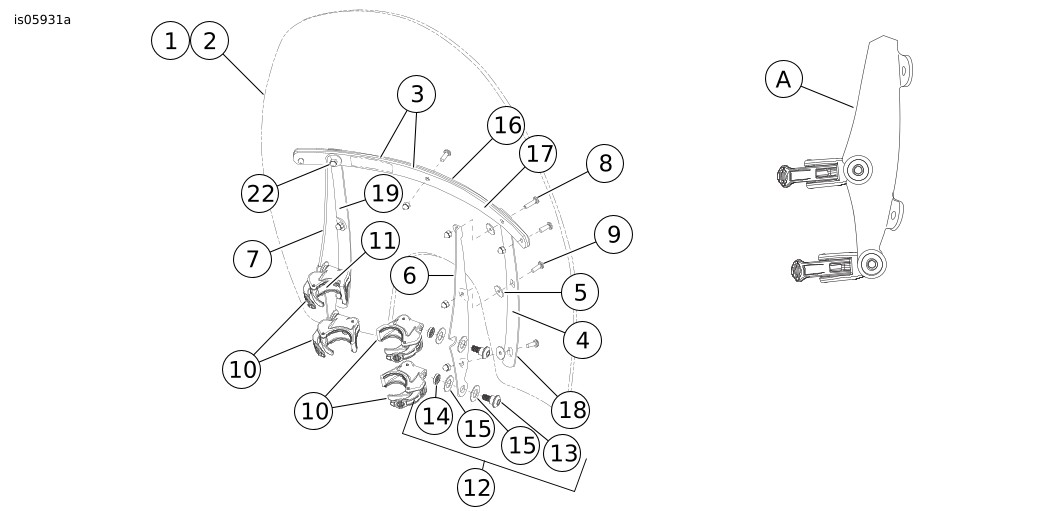

Articolo | Descrizione (quantità) | Numero codice |
|---|---|---|
1 | Kit di manutenzione per parabrezza per kit standard, trasparente 57400021 (include gli elementi 2-5) | 58750-05 |
Kit di manutenzione per parabrezza per kit ribassato, fumé, 57400022 (include gli elementi 2-5) | 57201-05 | |
2 |
| Parte non venduta separatamente |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | Staffa, attacco del parabrezza, di destra, nera | 58399-09 |
7 | Staffa, attacco del parabrezza, di sinistra, nera | 58398-09 |
8 | Vite a testa bombata TORX, con tacca bloccante, 12-24 x 5/8 in (7) | 2921A |
9 | Dado cieco, 12-24 (cromato) (9) | 7651A |
10 | Gruppo del morsetto (4) (include due dell’elemento 11) | 57400464 |
11 | Guarnizione (8) (due per morsetto) | 58791-04 |
12 | Kit bulloneria, attacco del parabrezza (4) (inclusi gli elementi da 13 a 15) | 58790-04 |
13 |
| Parte non venduta separatamente |
14 |
| Parte non venduta separatamente |
15 |
| Parte non venduta separatamente |
16 | Supporto, orizzontale, nero, esterno | 58069-09 |
17 | Supporto, orizzontale, interno, nero | 58068-09 |
18 | Supporto, verticale, destro, nero | 58616-09 |
19 | Supporto, verticale, sinistro, nero | 58388-09 |
20 | Vite a testa bombata, TORX®, con tacca bloccante, 12-24 x 13/16 in (2) | 2452 |
Elementi menzionati nel testo, ma non contenuti nel kit: | ||
A | Vista laterale dei morsetti assemblati sulla staffa. | |
NOTA: L’aspetto dei componenti nella realtà potrebbe risultare diverso da quello illustrato. | ||
