KIT LEVA DEL FRENO CUSTOM PER VRSC
J014192008-11-13
GENERALITÀ
Numero kit
42964-01A, 48983-09
Modelli
Per informazioni sugli abbinamenti dei modelli, vedere il catalogo di vendita al dettaglio delle parti e accessori o la sezione Parts and Accessories (Parti ed accessori) sul sito web www.harley-davidson.com (solo in inglese).
Parti supplementari necessarie
Per l’installazione corretta dei componenti di questo kit, occorre acquistare separatamente il frenafiletti e sigillante LOCTITE® 271 – rosso. Il prodotto LOCTITE può essere acquistato presso qualsiasi concessionario Harley-Davidson.
AVVERTENZALa sicurezza del pilota e del passeggero dipende dalla corretta installazione di questo kit. Se non si è in grado di eseguire la procedura o non si dispone degli attrezzi adeguati, rivolgersi a un concessionario Harley-Davidson per l’installazione. Un’installazione non corretta di questo kit può causare lesioni gravi o mortali. (00308b)
NOTA
Il manuale di manutenzione è disponibile presso il concessionario Harley-Davidson.
Contenuto del kit
Tabella 1. Contenuto del kit
Descrizione (quantità) | Numero codice |
|---|---|
Coppiglia | 515 |
Controdado | 7671 |
Inserto cuscinetto, pedale del freno | 50240-01 |
Gruppo del pedale del freno | Parte non venduta separatamente |
Boccola (2) | 42569-03 |
INSTALLAZIONE
NOTA
Quando si rimuovono le viti di montaggio della pedalina poggiapiedi, servirsi di una prolunga della chiave da 10 pollici o più lunga per evitare di danneggiare l’estetica delle superfici.
| 1. | Vedere Figura 1. Rimuovere la vite che fissa al telaio l’attacco della pedalina poggiapiedi sul lato destro della motocicletta. Conservare la vite per l’installazione. | |||||||||||||
| 2. | Sostenere il gruppo del pedale del freno e far passare la pedalina poggiapiedi attraverso il pedale del freno e rimuoverla. | |||||||||||||
| 3. | Vedere Figura 2. Ruotare la leva del freno indietro di 90 gradi per facilitare la rimozione della coppiglia. | |||||||||||||
| 4. | Rimuovere la coppiglia che fissa il perno a testa piana nella leva del freno e l’asta della pompa del freno. Eliminare la coppiglia. | |||||||||||||
| 5. | Rimuovere il perno a testa piana. Se necessario, picchiettare delicatamente sul perno per rimuoverlo. Esaminare il perno a testa piana e, se usurato o danneggiato, sostituirlo. |

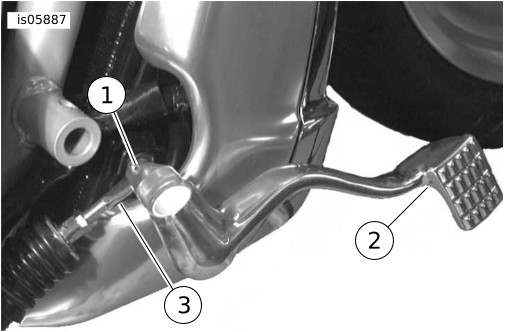

Figura 1. Rimuovere la vite di montaggio della pedalina poggiapiedi

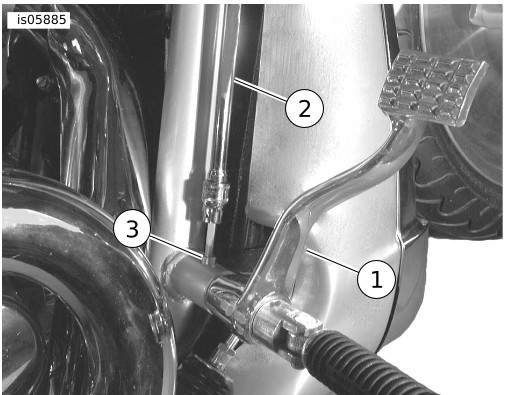

Figura 2. Rimuovere la coppiglia e del perno a testa piana | ||||||||||||
| 6. | Orientare la leva del freno (del kit) come mostrato. Inserire il perno a testa piana nella leva del freno e nell’asta della pompa del freno. Picchiettare delicatamente sul perno a testa piana e assicurasi che la testa sia contro la leva del freno. Installare una coppiglia nuova. Ruotare di 90 gradi la leva del freno, in posizione di guida. | |||||||||||||
| AVVERTENZA Se urtati, i poggiapiedi devono piegarsi in alto e verso la parte posteriore della motocicletta. Se i poggiapiedi non vengono installati in questo modo, possono essere causa di lesioni gravi o mortali. (00366a) | ||||||||||||||
| 7. | Vedere Figura 3. Far scorrere la pedalina poggiapiedi attraverso l’apertura presente nella leva del freno e nel telaio. Assicurarsi che la pedalina poggiapiedi sia orientata in modo da potersi piegare verso l’alto ed all’indietro. | |||||||||||||
| 8. | Applicare alcune gocce di Loctite 271 nelle filettature della vite di montaggio della pedalina poggiapiedi (rimossa in precedenza). Fissare l’attacco della pedalina poggiapiedi al telaio. Serrare la vite a una coppia di Vite di montaggio della pedalina poggiapiedi(10 ft-lb)14 N·m. | |||||||||||||
| AVVERTENZA Dopo aver riparato l’impianto dei freni, collaudare i freni a bassa velocità. Se i freni non funzionassero regolarmente, provandoli ad alta velocità si rischierebbe di perdere il controllo del mezzo, con pericolo di lesioni gravi o mortali. (00289a) | ||||||||||||||
| 9. | Eseguire una prova su strada e controllare la correttezza di funzionamento del pedale del freno posteriore. |
Figura 3. Installazione della nuova leva del freno |
