مجموعات أدوات مصباح الضباب LED على شكل رصاصة
J059332024-02-13
معلومات عامة
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
68000090، 68000386 (كروم)، 68000092، 68000387 (أسود) | نظارات واقية، مفتاح الدوران |   |
(1) إحكام الشدّ إلى قيمة عزم الدوران أو غيرها من الأدوات المتوسطة والتقنيات اللازمة
محتويات مجموعة الأدوات

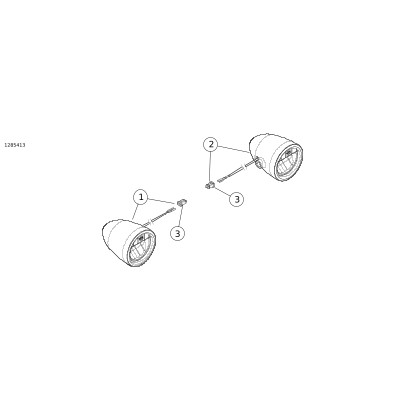

الشكل 1. محتويات المجموعة: مجموعات أدوات مصباح الضباب LED على شكل رصاصة
الجدول 2. محتويات المجموعة: مجموعات أدوات مصباح الضباب LED على شكل رصاصة
 | العنصر | الكمية | الوصف | قطعة رقم | ملاحظات |
|---|---|---|---|---|---|
لمجموعات الأدوات 68000386 (كروم) و68000387 (أسود): | |||||
 | 1 | 1 | مصباح الضباب، مخرج السلك الأيمن، كروم | 68000398 | |
1 | مصباح الضباب، مخرج السلك الأيمن، أسود | 68000400 | |||
| 2 | 1 | مصباح الضباب، مخرج السلك الأيسر، كروم | 68000399 | |
1 | مصباح الضباب، مخرج السلك الأيسر، أسود | 68000401 | |||
| 3 | 2 | مبيت المقبس، ثنائي الاتجاه | 72906-11 | |
لمجموعات الأدوات 68000090 (كروم) و68000092 (أسود): | |||||
| 1 | 1 | مصباح الضباب، مخرج السلك الأيمن، كروم | 68000089 | |
1 | مصباح الضباب، مخرج السلك الأيمن، أسود | 68000091 | |||
| 2 | 1 | مصباح الضباب، مخرج السلك الأيسر، كروم | 68000156 | |
1 | مصباح الضباب، مخرج السلك الأيسر، أسود | 68000157 | |||
| 3 | 2 | مبيت المقبس، ثنائي الاتجاه | 72906-11 | |
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
عام
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
ملاحظة: يُحدّد اتجاه المصابيح على أنها "يُسرى" أو "يُمنى" بالوقوف قبالة عدسة مصباح الضباب، مع وجود شعار الشريط والدرع في الأعلى، وذلك استنادًا إلى اتجاه مخرج سلك التوصيل من مبيت المصباح، كما لو كانت المصابيح مركّبة خارج كتيفة التثبيت أو واقي المحرك. توصي Harley-Davidson بتركيب مصابيح الضباب التي تُثبّت على واقي المحرك من الداخل . ومهما كانت طريقة التركيب، يجب أن يظهر شعار الشريط والدرع في أعلى العدسة. راجع الشكل 1 .
هذه المجموعة غير متوافقة مع خافضات سطح التغطية الانسيابي الطرية.
ملاحظة
قد لا تكون هذه المجموعة متوافقة مع القوانين المحلية الخاصة بالإضاءة. تحقق من القوانين المحلية.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00308b)
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. استخدم إجراءات دليل الصيانة المناسبة. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00333b)
ملاحظة
يشير مستند التعليمات هذا إلى المعلومات الواردة في دليل الصيانة. يلزم توافر دليل صيانة لموديل الدراجة النارية هذا العام ليتسنى إجراء عملية التركيب هذه، وهي متاحة لدى:
- وكلاء Harley-Davidson.
- بوابة معلومات الخدمة H-D، الوصول القائم على الاشتراك متاح لمعظم موديلات عام 2001 والموديلات الأحدث. لمزيد من المعلومات، يُرجى الاطلاع على الأسئلة الشائعة حول الاشتراكات .
يُطلَب الشراء المنفصل لمجموعة كتيفة تركيب مصباح ضباب LED على شكل رصاصة ومجموعة أسلاك مصباح الضباب من أجل التركيب الصحيح لهذه المجموعة.
يلزم توفر Electrical Contact Lube (رقم جزء H-D: 99861-02) أو ما يعادله بعد فصل كبل البطارية.
تتوفر هذه العناصر لدى وكيل Harley-Davidson.
الحمل الكهربي الزائد
ملاحظة
قد تؤدي إضافة ملحقات كهربية أكثر من اللازم إلى زيادة الحمل على نظام الشحن في الدراجة. إذا كانت الملحقات الكهربية التي تعمل في نفس الوقت تستهلك تيارًا كهربيًا أكثر شدة من التيار الكهربي الذي يصدره نظام الشحن في المركبة، فقد يؤدي الاستهلاك الكهربي إلى تصريف البطارية ويسبب تلف النظام الكهربي للمركبة. (00211d)
تحذيرعند تركيب أي ملحق كهربائي، احرص على عدم تجاوز شدة التيار المحددة في ملصق التصنيف على المنصهر أو قاطع الدائرة الذي يحمي الدائرة المتأثرة من التعديل. وقد يؤدي تجاوز شدة التيار إلى أعطال كهربائية، الأمر الذي قد يؤدي إلى حدوث وفاة أو إصابة خطيرة. (00310a)
تحتاج مجموعة الأدوات هذه إلى تيار أكثر من الوارد من النظام الكهربي بمقدار 1.4 مللي أمبير.
الإعداد
تحذيرلمنع التشغيل العرضي للدراجة النارية، الذي قد يؤدي إلى حدوث الوفاة أو التعرض لإصابات خطيرة، قم بإزالة المصهر الرئيسي قبل المتابعة. (00251b)
ملاحظة
- بالنسبة لموديلات عام 2007 وما بعده من المركبات ذات صفارة الإنذار: مع وجود مفتاح الأمان، قم بإدارة مفتاح الإشعال على وضع التشغيل (ON). راجع دليل الصيانة. بعد تعطيل النظام، قم بإدارة مفتاح الإشعال على الوضع OFF (إيقاف التشغيل). قم بإزالة المنصهر الرئيسي فورًا .
- بالنسبة لموديلات عام 2006 وما قبله من الدراجات المزودة بصفارة الإنذار: عطّل صفارة الإنذار بمفتاح الأمان أو رمز الأمان. راجع دليل الخدمة لخلع المصهر الرئيسي.
- بالنسبة للمركبات غير المزودة بصفارة الإنذار: فُكّ المنصهر الرئيسي. راجع دليل الصيانة.
- للدراجات المزودة بقاطع دائرة رئيسي: افصل البطارية. راجع دليل الصيانة.
تركيب
ملاحظة
يمكن تركيب مصابيح الضباب داخل واقي المحرك أو خارجه. توصي Harley-Davidson بتركيب مصابيح الضباب التي تُثبّت على واقي المحرك من الداخل . صممت مصابيح الضباب بتصميم مختلف لكل جانب. يجب تثبيت المصابيح مع جعل شعار الشريط والدرع في الأعلى.
| 1. | ركِّب مصابيح الضباب على الدراجة وفقًا للتعليمات الواردة مع مجموعة تركيب مصباح الضباب LED المحددة. | |
| 2. | أكمل تركيب مصباح الضباب وفقًا للتعليمات الواردة مع مجموعة أسلاك مصباح الضباب LED. |
اكتمل
ملاحظة
لتجنب التلف المحتمل لنظام الصوت، تأكد من ضبط مفتاح الإشعال على الوضع OFF (إيقاف التشغيل) قبل تثبيت المصهر الرئيسي أو تثبيت كبل البطارية السالب.
| 1. | الموديلات المحتوية على مصهر رئيسي: ركب المصهر الرئيسي. راجع دليل الخدمة. | |
| 2. | الموديلات المزودة بقاطع دائرة رئيسي: وصّل البطارية. راجع دليل الصيانة. | |
| 3. | جميع الموديلات: ركّب المقعد. بعد تركيب المقعد، اسحب المقعد لأعلى للتأكد من أنه ثابت. راجع دليل الخدمة. |
تكوين
| 1. | الشكل 2 الموديلات التي تحتوي على وحدة التحكم في نظام المعلومات والترفيه (IFCU): a. ضع المركبة في وضع الملحقات. b. انتقل إلى Systems Settings (إعدادات النظام) > إعداد وظيفة الدراجة (vehicle Function Setup). c. قم بتفعيل مصابيح الضباب الأمامية. d. أوقف تشغيل الدراجة وانتظر لمدة دقيقة واحدة. e. أدِر مفتاح الدراجة إلى وضع الإشعال (ign) أو وضع الملحقات (accessory). f. افتح وظائف الدراجة (14) من وحدة التحكم اليدوي اليسرى (LHCM). g. شغِّل/أوقف تشغيل مصابيح الضباب، يجب أن تكون المصابيح متوافقة مع مؤشرات وظائف الدراجة. |
| 1 | المصباح الأمامي |
| 2 | استئناف تثبيت السرعة/+(استئناف/زيادة سرعة التحكم في تثبيت السرعة) |
| 3 | إيقاف/تشغيل تثبيت السرعة |
| 4 | عداد الرحلات |
| 5 | التحكم في السحب |
| 6 | التنقل إلى الأعلى |
| 7 | التنقل إلى اليمين |
| 8 | موافق/إدخال |
| 9 | التنقل إلى الأسفل |
| 10 | آلة التنبيه |
| 11 | إشارة الانعطاف اليسرى |
| 12 | رجوع |
| 13 | التنقل إلى اليسار |
| 14 | القائمة الرئيسية/ وظيفة الدراجة |
| 15 | ضبط التحكم في تثبيت السرعة/- (ضبط تثبيت السرعة/إنقاص السرعة) |

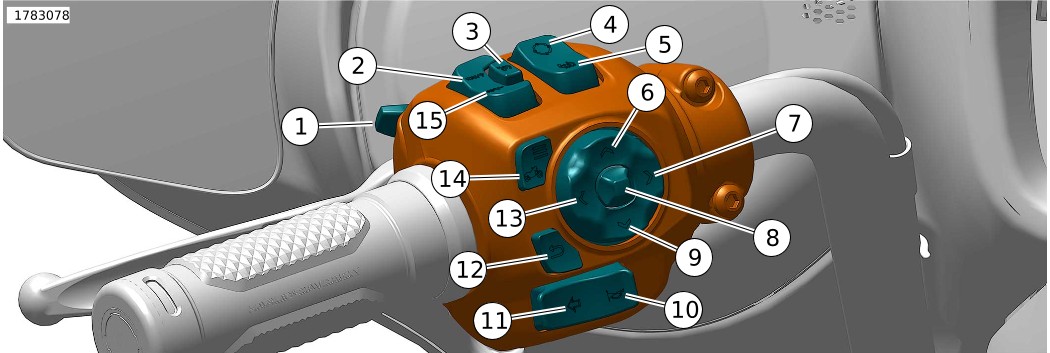

الشكل 2. عناصر التحكم اليدوي اليسرى (LHCM)
