قطعة الغيار التزيينية التجميلية لعداد موديلات FXDRS
J067672019-08-21
الجدول 1.
المجموعات | الأدوات المقترحة | مستوى المهارة | الوقت |
|---|---|---|---|
61301141 | نظارات واقية، مفتاح الدوران |   1 | 1 ساعة |
(1) إحكام الشدّ إلى قيمة عزم الدوران أو غيرها من الأدوات المتوسطة والتقنيات اللازمة
محتويات مجموعة الأدوات

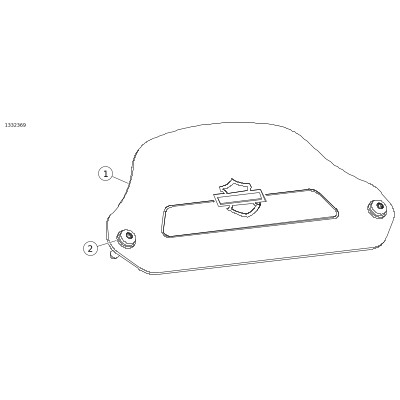

الشكل 1. قطع غيار الخدمة: غطاء العداد التجميلي لموديلات FXDRS
الجدول 2. قائمة قطع غيار الخدمة: مكونات مسند ظهر سائق الدراجة
 | العنصر | الكمية | الوصف | قطعة رقم | ملاحظات |
|---|---|---|---|---|---|
 | 1 | 1 | غطاء العداد التجميلي لموديلات FXDRS | لا تُباع بشكل منفصل | |
| 2 | 2 | برغي، T15 | 10200065 | 1,4–1,9 N·m (12–17 in-lbs) |
عام
ملاحظة
تحقّق من أن كافّة المحتويات موجودة في هذه العلبة قبل تثبيت عناصر من المركبة أو فكّها.
الموديلات
للاطلاع على معلومات تركيب الموديل، يرجى مراجعة كتالوج بيع الأجزاء والملحقات بالتجزئة أو قسم الأجزاء والملحقات على الموقع www.harley-davidson.com (باللغة الإنجليزية فقط).
تأكد من أنك تستخدم أحدث إصدار من ورقة التعليمات المتاحة على: https://h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00308b)
شراء منفصل: قامطة قمة الرافع.
تركيب
| 1. | ملاحظة
احتفظ بوحدة أجهزة القياس لتركبها على قامطة قمة الرافع
التي تشترى بشكل منفصل
.
| |
| 2. | ثبّت غطاء العداد التجميلي (1) في غطاء لوحة عدادات المعدات الأصلية. | |
| 3. | قم بتركيب البراغي (2). اربط. عزم الدوران: 1,4–1,9 N·m (12–17 in-lbs) برغي غطاء العداد التجميلي |
