طقم زجاج أمامي كروزر قابل للفصل
J063652022-10-17
معلومات عامة
الجدول 1. معلومات عامة
المجموعات | الأدوات المقترحة | مستوى المهارة(1) |
|---|---|---|
57400325, 57400328, 57400329, 57400332, 57400335, 57400367, 57400368, 57400369 | نظارات واقية، مفتاح الدوران |  |
(1) إحكام الشدّ إلى قيمة عزم الدوران أو غيرها من الأدوات المتوسطة والتقنيات اللازمة
محتويات مجموعة الأدوات

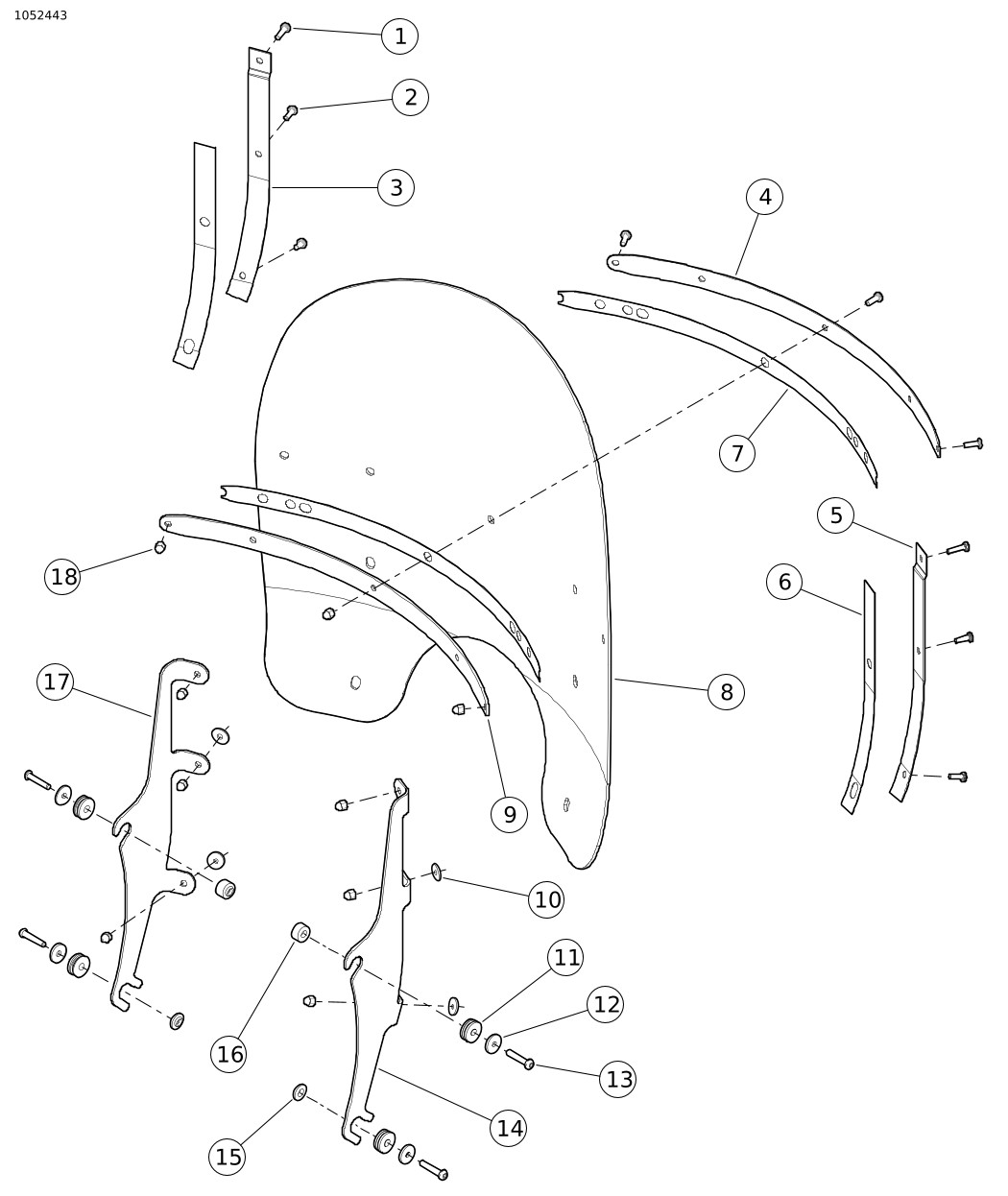

الشكل 1. محتويات المجموعة: مجموعات حاجب الريح (النموذجي)
الجدول 2. محتويات المجموعة: مجموعات حاجب الريح
 | تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
 | 1 | 2 | برغي، رأس نجمي | 2452 | الأطقم: الكل |
| 2 | 7 | برغي، رأس نجمي | 2921A | الأطقم: الكل |
| 3 | 1 | دعامة رأسية، الجانب الأيسر | 57300157 | الأطقم: 57400325, 57400335, 57400369 |
| 58408-75A | الأطقم: 57400328, 57400332 | |||
| 57300155 | الأطقم: 57400367, 57400368 | |||
| 4 | 1 | دعامة أفقية، خارجية | 57300127 | الأطقم: 57400325, 57400335, 57400369 |
| 57300132 | الأطقم: 57400328, 57400332 | |||
| 57300152 | الأطقم: 57400367, 57400368 | |||
| 5 | 1 | دعامة رأسية، الجانب الأيمن | 57300156 | الأطقم: 57400325, 57400335, 57400369 |
| 58406-75A | الأطقم: 57400328, 57400332 | |||
| 57300154 | الأطقم: 57400367, 57400368 | |||
| 6 | 2 | شريط، حاجب الريح، رأسي | 58417-77 | الأطقم: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100168 | الأطقم: 57400367, 57400368 | |||
| 7 | 2 | شريط، حاجب الريح، أفقي | 57300133 | الأطقم: 57400325, 57400328, 57400332, 57400335, 57400369 |
| 11100187 | الأطقم: 57400367, 57400368 | |||
| 8 | 1 | حاجب الريح | 57400354 | الأطقم: 57400325، 57400332، 57400335 |
| 57400357 | الأطقم: 57400328، 57400369 | |||
| 57400353 | الطقم: 57400367 | |||
| 57400363 | الطقم: 57400368 | |||
| 9 | 1 | دعامة أفقية، داخلية | 57300126 | الأطقم: 57400325, 57400335, 57400369 |
| 57300131 | الأطقم: 57400328, 57400332 | |||
| 57300153 | الأطقم: 57400367, 57400368 | |||
| 10 | 4 | الفلكة، EPDM | 58152-96 | الأطقم: الكل |
| 11 | 4 | العروات | 12100110 | الأطقم: الكل |
| 12 | 4 | فلكة | 10300129 | الأطقم: الكل |
| 13 | 4 | البرغي | 10200588 | الأطقم: 57400325، 57400328، 57400332 |
| برغي، ذو رأس، سداسي ¼-20 | 10200709 | الأطقم: 57400335، 57400369 | ||
| برغي، ذو رأس | 10200610 | الأطقم: 57400367, 57400368 | ||
| 14 | 1 | كتيفة، الجانب الأيمن | 57300123 | الطقم: 57400325 |
| 57300110 | الأطقم: 57400328, 57400332 | |||
| 57300173 | الأطقم: 57400335، 57400369 | |||
| 57300124 | الأطقم: 57400367, 57400368 | |||
| 15 | 2 | مباعد، حاجب الريح، منخفض | 12400149 | الأطقم: 57400335، 57400369 |
| 16 | 2 | مباعد، حاجب الريح، الجزء العلوي | 12400144 | الأطقم: 57400335، 57400369 |
| 4 | المباعد | 12400143 | الأطقم: 57400367, 57400368 | |
| 17 | 1 | كتيفة، الجانب الأيسر | 57300122 | الطقم: 57400325 |
| 57300111 | الأطقم: 57400328, 57400332 | |||
| 57300174 | الأطقم: 57400335، 57400369 | |||
| 57300125 | الأطقم: 57400367, 57400368 | |||
| 18 | 9 | صامولة مخروطية | 7651A | الأطقم: الكل |

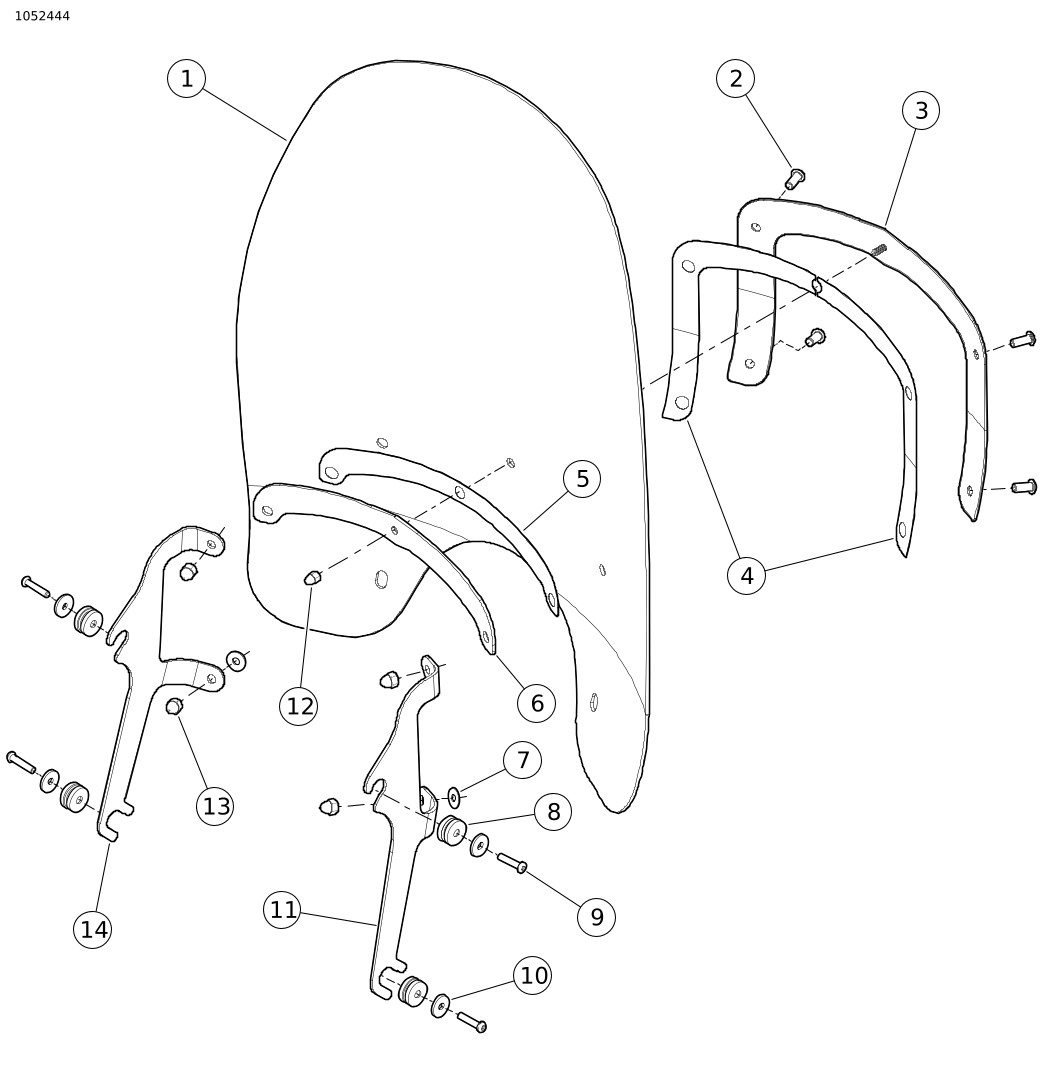

الشكل 2. محتويات المجموعة: مجموعات حاجب الريح (57400329)
الجدول 3. محتويات المجموعة: مجموعة أدوات حاجب الريح (57400329)
| تحقّق من أن كافّة المحتويات موجودة في مجموعة الأدوات هذه قبل تثبيت عناصر من المركبة أو فكّها. | ||||
|---|---|---|---|---|---|
العنصر | الكمية | الوصف | قطعة رقم | ملاحظات | |
| 1 | 1 | حاجب الريح | 57400392 | |
| 2 | 4 | برغي، ذو رأس | 94639-99 | |
| 3 | 1 | مجموعة الكتيفة الخارجية | 57163-05 | |
| 4 | 2 | حشية، خارجية | 57150-05 | |
| 5 | 1 | حشية، دعامة أفقية، داخلية | 57151-05 | |
| 6 | 1 | دعامة أفقية، داخلية | 57149-05 | |
| 7 | 2 | الفلكة، EPDM | 57964-97 | |
| 8 | 4 | العروات | 12100110 | |
| 9 | 4 | برغي، ذو رأس | 10200588 | |
| 10 | 4 | فلكة | 10300129 | |
| 11 | 1 | كتيفة، الجانب الأيمن | 57300158 | |
| 12 | 1 | صامولة مخروطية | 94004-90T | |
| 13 | 4 | صامولة مخروطية | 94007-90T | |
| 14 | 1 | كتيفة، الجانب الأيسر | 57300159 | |
عام
ملاحظة
قد تحتوي ورقة التعليمات هذه على مقطع فيديو تكميلي لمساعدة عامل التثبيت في توضيح جزءٍ معيّن من المجموعة. سيوجد مقطع فيديو مرتبط في نهاية ورقة التعليمات هذه.
الموديلات
للحصول على معلومات ملاءمة الموديل، راجع قطع الغيار والملحقات (P&A) كتالوج البيع بالتجزئة لقطع الغيار والملحقات أو قسم قطع الغيار والملحقات في www.harley-davidson.com .
تأكد من استخدامك للإصدار الأحدث من كشف التعليمات. ويتوافر في: h-d.com/isheets
اتصّل بمركز دعم العملاء لشركة Harley-Davidson على الرقم1 2464-258-800-1 (من الولايات المتحدة فقط) أو على رقم 4056-343-414-1.
متطلبات التركيب
تحذيرتعتمد سلامة قائد الدراجة والراكب على تركيب هذا الطقم بشكل سليم. إذا لم تستطع القيام بهذا الإجراء، أو لم تكن لديك الأدوات المناسبة، فتفضل بزيارة وكيل Harley-Davidson لإجراء عملية التركيب. قد يؤدي تركيب هذا الطقم بشكل غير سليم إلى حدوث وفاة أو إصابة خطيرة. (00308b)
الإعداد
ملاحظة
ضع خرق المتجر على المصباح الأمامي والجزء الأمامي من خزان الوقود لمنع الخدوش في المصابيح الأمامية وخزان الوقود تأكد من أن مجموعة الزجاج الأمامي لا تلامس الكروم أو الأجزاء المطلية. سيؤدي الاتصال إلى حدوث خدوش في الكروم أو الأجزاء المطلية.
سوف تسقط الفواصل الموجودة في الجزء العلوي وبعض البراغي السفلية مجانا عند إزالة البراغي. احرص على ألا تضرب الفواصل خزان الوقود أو الحاجز ، مما يؤدي إلى إتلاف النهاية.
الإزالة
| 1. | أزل حاجب الريح المختزن، إذا كانت مجهزة. تخلص من حاجب الريح. ملاحظة أبقِ العجلة الأمامية في وضع مستقيم حتى لا تتسبب الكتائف في خدش خزان الوقود. | |
| 2. | أزل براغي nacelle وتخلص المعدات الأصلية (OE) منها من جانب واحد من المركبة. |
تركيب
| 1. | ارجع إلى الخطوات الفرعية التالية للحصول على محتوى مجموعة محددة جديدة : a. مجموعات الأدوات 57400325، 57400328، و57400332: ضع كل الغسالة المسطحة الجديدة (12) ، والجلبة (11) على برغي (13). b. مجموعة الأدوات 57400329: ضع غسالة مسطحة جديدة (10) ، جلبة (8) ، وفاصل على برغي (9). c. مجموعتا الأدوات 57400335 و57400369: بالنسبة للمواقع العليا ، ضع غسالة مسطحة جديدة (12) ، وجلبة (11) ، وفاصل (16) على برغي (13). بالنسبة للمواقع السفلية ، ضع غسالة مسطحة جديدة (12) ، وجلبة (11) ، وفاصل (15) على المسمار (13). d. مجموعتا الأدوات 57400367 و57400368: ضع غسالة مسطحة جديدة (12) ، جلبة (11) ، وفاصل (16) على برغي (13). e. برغي بسن لولب (13) أو البرغي (9) من خلال ثقب nacelle ، وإلى المشبك الثلاثي. اربط. عزم الدوران: 9–12 N·m (7–9 ft-lbs) | |
| 2. | كرر الخطوة 3 في الجانب المقابل من المركبة. ملاحظة
أزل الأجهزة
OE
واستبدلها بمجموعة أدوات للأجهزة ذات ثقب واحدة في كل مرة لتسهيل التثبيت.
| |
| 3. | اربط "فكي" مجموعة حاجب الريح السفلية في حزوز الجلبات السفلية ثم ادفع حاجب الريح حتى تستقر الجلبات العلوية بثبات في "فكي" حاجب الريح العلوي. |
تحذيرقد يؤثر تحميل الحمولة/تركيب الملحقات بشكل غير سليم على اتزان الدراجة النارية وتوجيهها، الأمر الذي قد يؤدي إلى حدوث وفاة أو إصابة خطيرة. (00455b)
تحذيرقد يؤدي عدم توفير مساحة خلوص كافية بين الأجزاء الثابتة والمتحركة إلى فقدان السيطرة على الدراجة النارية، الأمر الذي قد يؤدي إلى حدوث وفاة أو إصابة خطيرة. (00378a)
ملاحظة
افحص حاجب الريح بمجرد اكتمال عملية التركيب. تأكد من أن حركة حمالة حاجب الريح غير مقيدة تمامًا بالجانب الأيسر أو الأيمن من مجموعة الشوكات الأمامية. وإذا كانت مقيدة، فاضبط حاجب الريح حسبما يلزم حتى يتم الحصول على الخلوص المناسب. قم بإسناد أي مشكلات إلى مسؤولي خدمة Harley-Davidson المؤهلين قبل القيادة في ظل تركيب هذه الملحقات.
ملاحظة
تحقق بشكل دوري من معدات التركيب. لا تركب الدراجة نهائيًا مع وجود أجزاء غير محكمة الربط. يؤدي عدم إحكام الربط إلى الضغط الإضافي على الحمالات الأخرى، فضلاً عن حاجب الريح نفسه، وقد يتسبب ذلك في التلف المبكر للمكونات.
إزالة الزجاج الأمامي
لإزالة حاجب الريح، اجذب حوافه في كل جانب للدعامة المركزية واسحبه بقوة مفكوكًا من تجاويف الجلبة.
الصيانة
العناية والتنظيف
ملاحظة
قد تتسبب انعكاسات أشعة الشمس، في بعض أوقات النهار، على التجويف الداخلي لحاجب ريح إلى تراكم حرارة زائدة على أجهزة القياس بالدراجة النارية. ولذلك، ينبغي توخي الحذر الشديد عند الركن. عند الركن في مواجهة أشعة الشمس، ضع جسمًا غير منفذ للأشعة على أجهزة القياس، أو اضبط حاجب الريح على وضع يجنبه انعكاسات أشعة الشمس.
ملاحظة
استخدم منتجات Harley-Davidson الموصى بها فقط مع حاجبات الريح من Harley-Davidson. لا تستخدم المواد الكيماوية القاسية أو منتجات التغطية من الأمطار، التي قد تتسبب تلفًا في سطح حاجب الريح، مثل الاغبرار أو العتمة. (00231c)
لا تنظف حاجب الريح المصنوع من البولي كربونات في حرارة الشمس الساخنة أو في درجة حرارة مرتفعة. تؤدي مساحيق التنظيف أو المنظفات القلوية أو الكاشطة إلى تلف حاجب الريح. لا تحك حاجب الريح بشفرة حلاقة أو غيرها من الأدوات الحادة، لأن ذلك يتسبب في حدوث تلف دائم به.
ملاحظة
تؤدي تغطية حاجب الريح بقطة قماش نظيفة ومبللة لمدة 15 دقيقة تقريبًا قبل الغسيل إزالة الحشرات الملتصقة بسهولة.
المنتج Windshield Water Repellent Treatment من Harley-Davidson (الجزء رقم 99841-01) معتمد للاستخدام مع حواجب الريح من Harley-Davidson.
