КОМПЛЕКТ БЪРЗО РАЗКАЧАЩО СЕ ПРЕДНО СТЪКЛО WIND SPLITTER
J063642021-04-27
ОБЩИ
Номер на комплект
57400323, 57400326, 57400327, 57400331, 57400333, 57400334, 57400336, 57400337
Модели
За информация за съвместимост с модели вижте каталога за части и аксесоари или раздела Части и аксесоари на www.harley-davidson.com (само на английски).
ПРЕДУПРЕЖДЕНИЕБезопасността на водача и пътника зависи от правилното поставяне на този комплект. Ако сметнете, че не можете да извършите процедурата или не разполагате с правилните инструменти, свържете се с дилър на Harley-Davidson да извърши инсталирането. Неправилното поставяне на този комплект би могло да предизвика смърт или сериозно нараняване. (00308b)
МОНТАЖ
Монтиране на предното стъкло - Всички модели
| 1. | Вижте Figure 1 . Извадете монтажния възел на предното стъкло от опаковката и го поставете с лицевата част надолу върху чиста, мека повърхност с монтажните скоби, обърнати нагоре. | |||||||||||||
| 2. | Вижте Figure 3 и Table 1 или вижте Figure 4 и Table 2 Извадете двете скоби и комплектите хардуер от опаковките и отделете сходните части, като подготовка за сглобяването. | |||||||||||||
| 3. | Вижте Figure 2 . Сглобете скобите и крепежните предмети. | |||||||||||||
| ПРЕДУПРЕЖДЕНИЕ Чашковидната страна на шайбите Belleville (конусовидни) трябва да са обърнати една към друга и да притиснат като в сандвич монтажните конзоли за предното стъкло във всяка монтажна точка. Неправилната ориентация на шайбите може да намали способността на предното стъкло за отделяне при сблъсък, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00422b) | ||||||||||||||
| 4. | Една по една скоба, като скобите да са изправени нагоре и навътре от скобата на предното стъкло (2), затегнете раменните болтовете (1) до толкова, че да се поддържа ориентацията на скобата спрямо предното стъкло по време на монтажа на предното стъкло на мотоциклета. Болтове ще бъдат напълно затегнати по-късно. NOTE Дръжте предното колело право, за да се предотврати надраскване на резервоара за гориво от скобите. | |||||||||||||
| 5. | Уверете се, че всички четири скоби са в отворена позиция, а след това приближете предното стъкло (със страната на скобата не срещу нас) до предната част на мотоциклета. NOTE Поликарбонатното предно стъкло е сравнително гъвкаво и може да се огъне, за да раздалечи скобите от фара, с цел да улесни монтажа на мотоциклета. Внимавайте да не надраскате на корпуса на фара със скобите, докато позиционирате предното стъкло към плъзгачите на вилката. |

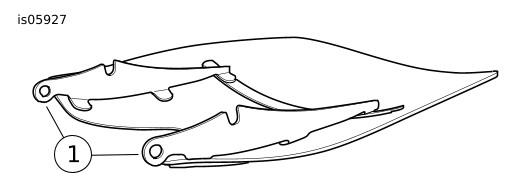

Фигура 1. Монтажни скоби за предното стъкло
Фигура 2. Монтажна скоба за предното стъкло | ||||||||||||
| 6. | Застанете с крака от двете страни на предния калник. Центрирайте предното стъкло около фара и поставете скобите върху плъзгачите на вилката. | |||||||||||||
| 7. | Започвайки от долната част (двете страни) и с раменните болтове затегнати само малко повече от пръст, затворете всяка скоба, като имате предвид, че скобите се подравняват сами към плъзгачите на вилката и помежду си. | |||||||||||||
| ПРЕДУПРЕЖДЕНИЕ Неправилното поставяне на аксесоари или товар може да повлияе отрицателно върху стабилността и управлението на мотоциклета, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00455b) ПРЕДУПРЕЖДЕНИЕЛипсата на достатъчно пространство между стационарните и подвижните части може да предизвика загуба на управление, което от своя страна би могло да доведе до смърт или сериозно нараняване. (00378a) NOTICE Не превишавайте препоръчваните стойности за въртящ момент на затягане при поставяне на монтажните винтове. Това може да доведе до повреда на предното стъкло. (00385a) | ||||||||||||||
| 8. | Със скобите на предното стъкло затегнати към плъзгачите на вилката се уверете, че раменните части на раменните болтове са напълно прилегнали във всяка от скобите на предното стъкло. Затегнете всеки раменен болт. Въртящ момент: 6,7 N·m (60 in-lbs) Раменен болт | |||||||||||||
| 9. | Завъртете кормилото до пълен ход на вилката наляво и надясно, за да потвърдите, че кабелите на дросела се движат свободно. |
Премахване на предното стъкло - Всички модели
- За да премахнете предното стъкло, отворете четирите скоби във всяка последователност. Внимавайте да не одраскате корпуса на фара или резервоара за гориво, както е отбелязано по време на монтажа.
- При съхраняване на предното стъкло, поставете на място, където скобите на предното стъкло ще получат най-голяма защита. Пазете от места, където предното стъкло може да бъде ударено, изпуснато или надраскано. Не трупайте нищо върху комплекта.
- Преди повторното монтиране след всеки период на съхранение, инспектирайте скобите и хардуера за предварително натоварване на закрепващите елементи и чистота. Всяка скоба трябва да има един чифт гумени уплътнения в седлото на скобата, което се съединява с плъзгача на вилката и трябва да позволява на скобата да се отваря и затваря свободно.
Грижи и почистване
NOTICE
Предните стъкла/Дефлекторите за вятър от поликарбонат изискват подходящото внимание и грижи за поддръжка. Неправилната поддръжка на поликарбонатния материал може да доведе до повреждане на предното стъкло/дефлектора за вятър. (00483e)
- Не използвайте пречистен или непречистен бензин, разредител за бои или друг тип агресивно почистващо средство върху предното стъкло. Това може да повреди повърхността му.
- Не почиствайте поликарбонат на горещо слънце или висока температура.
- Прахообразен, абразивен или алкален почистващ препарат ще повреди предното стъкло.
- Отражения на слънчева светлина от вътрешната кривина на предното стъкло може в определени часове на деня, да причинят натрупването на екстремна топлина по инструментите на мотоциклета. Бъдете внимателни при паркиране. Паркирайте с лице към слънцето, поставете непрозрачен предмет над инструментите или регулирайте предното стъкло, за да се избегнат отраженията.
- Не използвайте бензен, разредител за боядисване, бензин или други почистващи средства върху гумените втулки. Това може да повреди повърхността на втулките.
NOTE
Покриване на предното стъкло с чиста, влажна кърпа за около 15 минути преди миене ще направи премахването на изсъхналите насекоми по-лесно.
Harley-Davidson Windshield Water Repellent Treatment № на част 99841-01 е одобрен за употреба на поликарбонатни предни стъкла на Harley-Davidson.
ЧАСТИ ЗА ОБСЛУЖВАНЕ
Фигура 3. Части за обслужване: Комплекти за бързо разкачащо се предно стъкло Super Sport (57400323, 57400334)
Таблица 1. Комплекти за бързо разкачащо се предно стъкло Super Sport (57400323, 57400334)
Комплект | Елемент | Описание (Количество) | Номер на част |
57400323 | 1 | 19-инчово предно стъкло Lt Smoke Wind Splitter | 57400344 |
2 | Уплътнителен пръстен (6) | 12100057 | |
3 | Стойка, дефлектор за вятър (6) | 57400244 | |
4 | Винт, плоска глава, шестостенно гнездо (6) | 10200276 | |
5 | Монтажни скоби за предното стъкло отдясно | 57304-06 | |
6 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
7 | Комплект скоби за бързо освобождаване на предно стъкло 49mm (4) | 57400467 | |
8 | Монтажни скоби за предното стъкло отляво | 57305-06 | |
9 | Глуха гайка (6) | 10400018 | |
10 | Уплътнение, скоба | 57197-05 | |
57400334 | 1 | 19-инчово предно стъкло Lt Smoke Wind Splitter | 57400344 |
2 | Уплътнителен пръстен (6) | 12100057 | |
3 | Стойка, дефлектор за вятър (6) | 57400244 | |
4 | Винт, плоска глава, шестостенно гнездо (6) | 10200276 | |
5 | Монтажни скоби за предното стъкло отдясно | 57300119 | |
6 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
7 | Комплект скоби за бързо освобождаване на предно стъкло 49mm (4) | 57400467 | |
8 | Монтажни скоби за предното стъкло отляво | 57300118 | |
9 | Глуха гайка (6) | 10400018 | |
10 | Уплътнение, скоба | 57197-05 |
Фигура 4. Части за обслужване: Комплекти предно стъкло 57400326, 57400327, 57400331, 57400333, 57400336, 57400337
Таблица 2. Комплекти предно стъкло 57400326, 57400327, 57400331, 57400333, 57400336, 57400337
Комплект | Елемент | Описание (Количество) | Номер на част |
57400326 | 1 | Машинни винтове с конусна глава (7) | 2921A |
2 | Машинни винтове с конусна глава (2) | 2452 | |
3 | N/A | N/A | |
4 | Вертикална лепяща лента (2) | 11100168 | |
5 | Дясна вертикална скоба за предно стъкло | 57300103 | |
6 | Лява вертикална скоба за предно стъкло | 57300104 | |
7 | Дясна монтажна скоба за предното стъкло | 57300137 | |
8 | Лява монтажна скоба за предното стъкло | 57300138 | |
9 | 18-инчово предно стъкло с бързо освобождаване Wind Splitter | 57400338 | |
10 | 49 мм скоба за бързо освобождаване (4) | 57400467 | |
11 | Вътрешна скоба за предно стъкло | 57300171 | |
12 | Външна скоба за предно стъкло | 57300172 | |
13 | Лента за вътрешна скоба за предно стъкло (2) | 58052-78 | |
14 | Монтажна гайка за предното стъкло EDPM (4) | 58152-96 | |
15 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
16 | Глуха гайка (9) | 7651A | |
17 | Уплътнение, скоба | 57197-05 | |
57400327 | 1 | Машинни винтове с конусна глава (7) | 2921A |
2 | Машинни винтове с конусна глава (2) | 2452 | |
3 | N/A | N/A | |
4 | Вертикална лепяща лента (2) | 11100168 | |
5 | Дясна вертикална скоба за предно стъкло | 57300103 | |
6 | Лява вертикална скоба за предно стъкло | 57300104 | |
7 | Дясна монтажна скоба за предното стъкло | 57300105 | |
8 | Лява монтажна скоба за предното стъкло | 57300106 | |
9 | 18-инчово предно стъкло с бързо освобождаване Wind Splitter | 57400338 | |
10 | 49 мм скоба за бързо освобождаване (4) | 57400467 | |
11 | Вътрешна скоба за предно стъкло | 57300171 | |
12 | Външна скоба за предно стъкло | 57300172 | |
13 | Лента за вътрешна скоба за предно стъкло (2) | 58052-78 | |
14 | Монтажна гайка за предното стъкло EDPM (4) | 58152-96 | |
15 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
16 | Глуха гайка (9) | 7651A | |
17 | Уплътнение, скоба | 57197-05 | |
57400331 | 1 | Машинни винтове с конусна глава (7) | 2921A |
2 | Машинни винтове с конусна глава (2) | 2452 | |
3 | N/A | N/A | |
4 | Вертикална лепяща лента (2) | 11100168 | |
5 | Дясна вертикална скоба за предно стъкло | 57300103 | |
6 | Лява вертикална скоба за предно стъкло | 57300104 | |
7 | Дясна монтажна скоба за предното стъкло | 57300105 | |
8 | Лява монтажна скоба за предното стъкло | 57300106 | |
9 | 14-инчово предно стъкло Lt Smoke Wind Splitter | 57400339 | |
10 | 49 мм скоба за бързо освобождаване (4) | 57400467 | |
11 | Вътрешна скоба за предно стъкло | 57300171 | |
12 | Външна скоба за предно стъкло | 57300172 | |
13 | Лента за вътрешна скоба за предно стъкло (2) | 58052-78 | |
14 | Монтажна гайка за предното стъкло EDPM (4) | 58152-96 | |
15 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
16 | Глуха гайка (9) | 7651A | |
17 | Уплътнение, скоба | 57197-05 | |
57400333 | 1 | Машинни винтове с конусна глава (7) | 2921A |
2 | Машинни винтове с конусна глава (2) | 2452 | |
3 | N/A | N/A | |
4 | Вертикална лепяща лента (2) | 11100168 | |
5 | Дясна вертикална скоба за предно стъкло | 57300103 | |
6 | Лява вертикална скоба за предно стъкло | 57300104 | |
7 | Дясна монтажна скоба за предното стъкло | 57300137 | |
8 | Лява монтажна скоба за предното стъкло | 57300138 | |
9 | 18-инчово предно стъкло Lt Smoked Wind Splitter | 57400343 | |
10 | 49 мм скоба за бързо освобождаване (4) | 57400467 | |
11 | Вътрешна скоба за предно стъкло | 57300171 | |
12 | Външна скоба за предно стъкло | 57300172 | |
13 | Лента за вътрешна скоба за предно стъкло (2) | 58052-78 | |
14 | Монтажна гайка за предното стъкло EDPM (4) | 58152-96 | |
15 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
16 | Глуха гайка (9) | 7651A | |
17 | Уплътнение, скоба | 57197-05 | |
57400336 | 1 | Машинни винтове с конусна глава (7) | 2921A |
2 | Машинни винтове с конусна глава (2) | 2452 | |
3 | N/A | N/A | |
4 | Вертикална лепяща лента (2) | 11100168 | |
5 | Дясна вертикална скоба за предно стъкло | 57300103 | |
6 | Лява вертикална скоба за предно стъкло | 57300104 | |
7 | Дясна монтажна скоба за предното стъкло | 57300137 | |
8 | Лява монтажна скоба за предното стъкло | 57300138 | |
9 | 14-инчово предно стъкло Lt Smoke Wind Splitter | 57400339 | |
10 | 49 мм скоба за бързо освобождаване (4) | 57400467 | |
11 | Вътрешна скоба за предно стъкло | 57300171 | |
12 | Външна скоба за предно стъкло | 57300172 | |
13 | Лента за вътрешна скоба за предно стъкло (2) | 58052-78 | |
14 | Монтажна гайка за предното стъкло EDPM (4) | 58152-96 | |
15 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
16 | Глуха гайка (9) | 7651A | |
17 | Уплътнение, скоба | 57197-05 | |
57400337 | 1 | Машинни винтове с конусна глава (7) | 2921A |
2 | Машинни винтове с конусна глава (2) | 2452 | |
3 | N/A | N/A | |
4 | Вертикална лепяща лента (2) | 11100168 | |
5 | Дясна вертикална скоба за предно стъкло | 57300103 | |
6 | Лява вертикална скоба за предно стъкло | 57300104 | |
7 | Дясна монтажна скоба за предното стъкло | 57300105 | |
8 | Лява монтажна скоба за предното стъкло | 57300106 | |
9 | 18-инчово предно стъкло Lt Smoked Wind Splitter | 57400343 | |
10 | 49 мм скоба за бързо освобождаване (4) | 57400467 | |
11 | Вътрешна скоба за предно стъкло | 57300171 | |
12 | Външна скоба за предно стъкло | 57300172 | |
13 | Лента за вътрешна скоба за предно стъкло (2) | 58052-78 | |
14 | Монтажна гайка за предното стъкло EDPM (4) | 58152-96 | |
15 | Крепежни елементи неизискващи инструмент, за разкачане на предно стъкло (4) | 58790-04 | |
16 | Глуха гайка (9) | 7651A | |
17 | Уплътнение, скоба | 57197-05 |
