ZESTAWY LAMP PRZECIWMGIELNYCH LED BULLET
J059332024-02-13
INFORMACJE OGÓLNE
Tabela 1. Informacje ogólne
Zestawy
Sugerowane narzędzia
Poziom umiejętności(1)
68000090, 68000386 (chromowane), 68000092, 68000387 (czarne)
Okulary ochronne, klucz dynamometryczny
(1) Wymagane jest dokręcenie do wartości momentu obrotowego lub wykorzystanie innych, odpowiednich technik i narzędzi
ZAWARTOŚĆ ZESTAWU

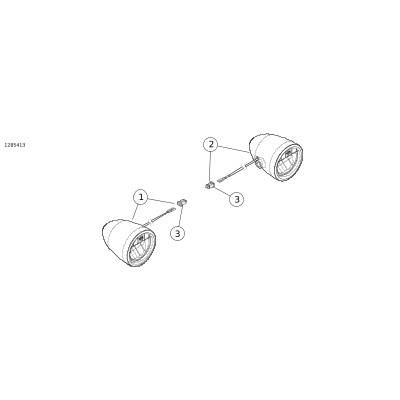

Rysunek 1. Zawartość zestawu: Zestawy lamp przeciwmgielnych LED Bullet
Tabela 2. Zawartość zestawu: Zestawy lamp przeciwmgielnych LED Bullet
Pozycja
Ilość
Opis
Nr kat.
Uwagi
Do zestawów 68000386 (chromowane), 68000387 (czarne):
1
1
Lampa przeciwmgielna, prawe wyjście przewodów, chromowana
68000398
1
Lampa przeciwmgielna, prawe wyjście przewodów, czarna
68000400
2
1
Lampa przeciwmgielna, lewe wyjście przewodów, chromowana
68000399
1
Lampa przeciwmgielna, lewe wyjście przewodów, czarna
68000401
3
2
obudowa gniazda, dwukierunkowa
72906-11
Do zestawów 68000090 (chromowane), 68000092 (czarne):
1
1
Lampa przeciwmgielna, prawe wyjście przewodów, chromowana
68000089
1
Lampa przeciwmgielna, prawe wyjście przewodów, czarna
68000091
2
1
Lampa przeciwmgielna, lewe wyjście przewodów, chromowana
68000156
1
Lampa przeciwmgielna, lewe wyjście przewodów, czarna
68000157
3
2
obudowa gniazda, dwukierunkowa
72906-11
UWAGA
Przed rozpoczęciem montażu lub demontowaniem części pojazdu sprawdź, czy w zestawie są wszystkie części.
INFORMACJE OGÓLNE
Modele
Informacje na temat osprzętu modelu można znaleźć w Części i akcesoria (P&A) katalogu detalicznym lub w dziale poświęconym częściom i akcesoriom www.harley-davidson.pl .
Sprawdź, czy korzystasz z najnowszej wersji instrukcji. Jest on dostępny na: h-d.com/isheets
Skontaktuj się z centrum obsługi klientów Harley-Davidson pod numerem 1-800-258-2464 (tylko USA) lub 1-414-343-4056.
    UWAGA: Patrząc od strony szybki lampy, kiedy logo Bar & Shield jest na górze, lampy określa się jako „lewe" lub „prawe" w zależności od kierunek wyjścia przewodu z obudowy lampy, tak jak gdyby lampy były zamontowane na zewnątrz wspornika lub osłony silnika. Harley-Davidson zaleca montaż świateł przeciwmgielnych wewnątrz osłony silnika. Niezależnie od sposobu montażu, logo Bar & Shield logo musi znaleźć się na górze klosza. Zobacz Rysunek 1 .
    Ten zestaw nie jest kompatybilny z miękkimi dolnymi owiewkami.
UWAGA
Ten zestaw może nie być zgodny z lokalnymi przepisami dotyczącymi oświetlenia. Sprawdź lokalne przepisy.
Wymagania dotyczące montażu
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00308b)
OSTRZEŻENIE
Od prawidłowego zamontowania części z tego zestawu zależy bezpieczeństwo kierującego i pasażera. Wykonaj odpowiednie procedury z instrukcji serwisowej. Osoby niebędące w stanie przeprowadzić tej procedury lub niedysponujące odpowiednimi narzędziami powinny zlecić wykonanie montażu dealerowi firmy Harley-Davidson. Niewłaściwy montaż części z tego zestawu może być przyczyną śmierci lub poważnych obrażeń ciała. (00333b)
UWAGA
Ta karta instrukcji dotyczy informacji pochodzących z instrukcji serwisowej. Do montażu tego zestawu potrzebna jest instrukcja serwisowa przeznaczona do określonego roku/modelu motocykla, która jest dostępna:
  • u dealera Harley-Davidson.
  • w portalu informacji serwisowych H-D, do którego dostęp oparty jest na subskrypcji i który dostępny dla większości modeli z 2001 roku i nowszych. Aby uzyskać więcej informacji, zobacz Często zadawane pytania dotyczące subskrypcji .
Do prawidłowego montażu tego zestawu wymagany jest oddzielny zakup zestawu uchwytu mocującego lampy przeciwmgielnej LED typu Bullet oraz zestawu wiązki przewodów lampy przeciwmgielnej.
Po demontażu przewodów akumulatora wymagane jest zastosowanie smaru przewodzącego (nr kat. 99861-02) lub odpowiednika tego środka.
Wymienione środki są dostępne u dealera firmy Harley-Davidson.
PRZECIĄŻENIE ELEKTRYCZNE
POWIADOMIENIE
Możliwe jest przeciążenie układu ładowania pojazdu wskutek dodania zbyt wielu akcesoriów elektrycznych. Jeśli w danym momencie włączone akcesoria elektryczne zużywają więcej prądu elektrycznego niż może wytworzyć układ ładowania pojazdu, zużycie prądu może doprowadzić do wyładowania akumulatora i spowodować uszkodzenie układu elektrycznego pojazdu. (00211d)
OSTRZEŻENIE
Podczas montowania dowolnego urządzenia elektrycznego należy mieć pewność, że nie zostanie przekroczone maksymalne dopuszczalne natężenie prądu bezpiecznika ani przerywacza chroniących modyfikowany obwód. Przekroczenie maksymalnego dopuszczalnego natężenia prądu może doprowadzić do awarii układu elektrycznego, co może z kolei być przyczyną śmierci lub poważnych obrażeń ciała. (00310a)
Zestaw wymaga zasilania z układu elektrycznego prądem o natężeniu większym o maks. 1,4 A.
PRZYGOTOWANIE
OSTRZEŻENIE
Aby zapobiec przypadkowemu uruchomieniu pojazdu, co mogłoby spowodować śmierć lub poważne obrażenia ciała, przed podjęciem działań należy wyjąć bezpiecznik główny. (00251b)
UWAGA
  • W przypadku pojazdów z roku 2007 i nowszych Z syreną alarmową: ustaw przełącznik zapłonu z breloczkiem zabezpieczającym w pozycji ON (wł.). Zob. instrukcja serwisowa. Po rozbrojeniu układu przestaw przełącznik zapłon do pozycji OFF (wył.). NATYCHMIAST wyjmij główny bezpiecznik.
  • W przypadku pojazdów z roku 2006 i starszych Z syreną alarmową: wyłącz alarm, korzystając z breloczka lub kodu zabezpieczającego. Sprawdź w instrukcji serwisową jak wyjąć główny bezpiecznik.
  • W pojazdach BEZ alarmu: Wyjmij główny bezpiecznik. Zob. instrukcja serwisowa.
  • Do pojazdów Z wyłącznikiem głównym: Odłącz baterię. Zob. instrukcja serwisowa.
ZAMONTUJ
UWAGA
Opisywane światła przeciwmgielne mogą być montowane wewnątrz lub na zewnątrz osłony silnika. Harley-Davidson zaleca montaż świateł przeciwmgielnych wewnątrz osłony silnika. Lewa i prawa lampa przeciwmgielna różnią się. Lampy muszą być zamontowano tak, aby logo Bar & Shield było na górze.
1. Zamontuj światła przeciwmgielne w pojeździe zgodnie z instrukcją dołączoną danego zestawu montażowego lamp przeciwmgielnych LED typu Bullet.
2. Przeprowadź instalację lampy przeciwmgielnej zgodnie z instrukcją dołączoną do zestawu wiązki przewodów lampy przeciwmgielnej LED.
UKOŃCZONO
UWAGA
Aby zapobiec ewentualnym uszkodzeniom systemu nagłośnienia, przed włożeniem bezpiecznika głównego lub podłączeniem ujemnego biegun akumulatora sprawdź, czy zapłon jest WYŁĄCZONY.
1. Modele z bezpiecznikiem głównym: włóż bezpiecznik główny. Zob. instrukcja serwisowa.
2. Modele z głównym wyłącznikiem: Podłącz baterię. Zob. instrukcja serwisowa.
3. WSZYSTKIE modele: zamontuj siodło. Po zamontowaniu siodła pociągnij je ku górze, aby upewnić się, że jest ono odpowiednio zamocowane. Zob. instrukcja serwisowa.
KONFIGURUJ
1. Rysunek 2 Modele z Jednostka komunikacyjna systemu informacyjno-rozrywkowego (IFCU):
a. Ustaw pojazd w trybie akcesoriów.
b. Przejdź do Ustawienia systemowe > Konfiguracja funkcji pojazdu.
c. Włącz przednie światła przeciwmgielne.
d. Wyłącz pojazd i odczekaj minutę.
e. Przełącz pojazd w tryb zapłonu lub tryb akcesoriów.
f. Otwórz funkcje pojazdu (14) z Moduł elementów sterujących po lewej stronie (LHCM)
g. Włącz/wyłącz światła przeciwmgielne, światła powinny odpowiadać wskazaniom funkcji pojazdu.
1Reflektor
2Sterowanie tempomatem RES/+ (powróć do funkcji tempomatu/ zwiększ prędkość)
3Tempomat WŁ./WYŁ.
4Licznik kilometrów
5Kontrola trakcji
6Przejdź do góry
7Przejdź w prawo
8OK/enter
9Przejdź w dół
10Klakson
11Lewy kierunkowskaz
12Powrót
13Przejdź w lewo
14Menu główne/funkcja motocyklu
15Sterowanie tempomatem SET/- (ustaw/zmniejsz prędkość)
Rysunek 2. Moduł sterujący po lewej stronie (LHCM)
