| 1. | Retirer le sous-ensemble du pare-brise de l’emballage et le placer à l’envers sur une surface propre et douce avec les supports de montage orientés vers le haut. | |||||||||
Les parties creuses des rondelles Belleville (coniques) doivent être face à face et tenir les supports de fixation du pare-brise « en sandwich » à chaque point de montage. Si les rondelles ne sont pas orientées correctement, le pare-brise pourrait ne pas se détacher lors d’une collision, ce qui peut causer la mort ou des blessures graves. (00422b) | ||||||||||
| 2. | Consultez Figure 1. . Installer les ensembles de bride lâchement sur les supports de montage du pare-brise (2). Fixez avec le boulon à épaulement (1), les rondelles Belleville (4) et la rondelles de finition (3), comme illustré. |
Figure 1. Pince de fixation du pare-brise | ||||||||
| 3. | Avec la bride orientée vers le haut et vers l’extérieur du support de pare-brise (2), serrer les boulons d’épaulement (1) suffisamment pour maintenir les brides en place. Les boulons seront serrés complètement ultérieurement. |
| 1. | Veuillez vous assurer que les quatre brides sont en position « ouverte ». REMARQUE Le pare-brise en polycarbonate est assez souple et peut être plié pour étendre les pinces au-delà du phare avant pour faciliter l’installation sur la motocyclette. Faire attention de ne pas rayer le boîtier du phare avant avec les brides lors du positionnement du pare-brise sur les tubes de fourche. | |
Si les câbles de la commande des gaz sont coincés, la réponse du moteur pourrait être restreinte entraînant une perte de contrôle et la mort ou des blessures graves. (00423b) | ||
| 2. | Placer les câbles de manette des gaz entre les emplacements d’installation de bride de pare-brise. | |
| 3. | Centrer le pare-brise autour du phare avant et disposer les brides sur les tubes de fourche. | |
Assurez-vous que la direction est fluide et sans obstruction. Si la direction est entravée, vous pourriez perdre le contrôle du véhicule et subir des blessures graves ou mortelles. (00371a) | ||
| 4. | Consultez Figure 2. . Enclencher l’attache de câble de manette des gaz (11) autour du tube de fourche de droite et acheminer les câbles de manette des gaz à travers l’ouverture du guide. |
| 5. | Avec les boulons à épaulement lâchement vissés et en commençant par le bas, fermer une bride à la fois sur les tubes de fourche en confirmant que les brides s’alignent automatiquement avec les tubes et les unes sur les autres. REMARQUE Ne serrez pas les boulons à épaulement au-delà du couple de serrage recommandé. Un serrage excessif risque de tordre la bride sur le tube de fourche et offrir une prise insuffisante qui peut faire en sorte de desserrer le pare-brise pendant l’usage. | |
| 6. | Vous devez vous assurer que les boulons à épaulement sont adéquatement installés sur chaque support de pare-brise. Serrer. Couple : 5,4–8,1 N·m (48–72 in-lbs) Boulon à tête creuse hexagonale | |
| 7. | Tourner le guidon complètement vers les butées de droite et de gauche pour confirmer que les câbles de manette des gaz ne sont pas entravés. En cas d’obstruction, ajuster le pare-brise comme nécessaire jusqu’à l’obtention du dégagement adéquat. |

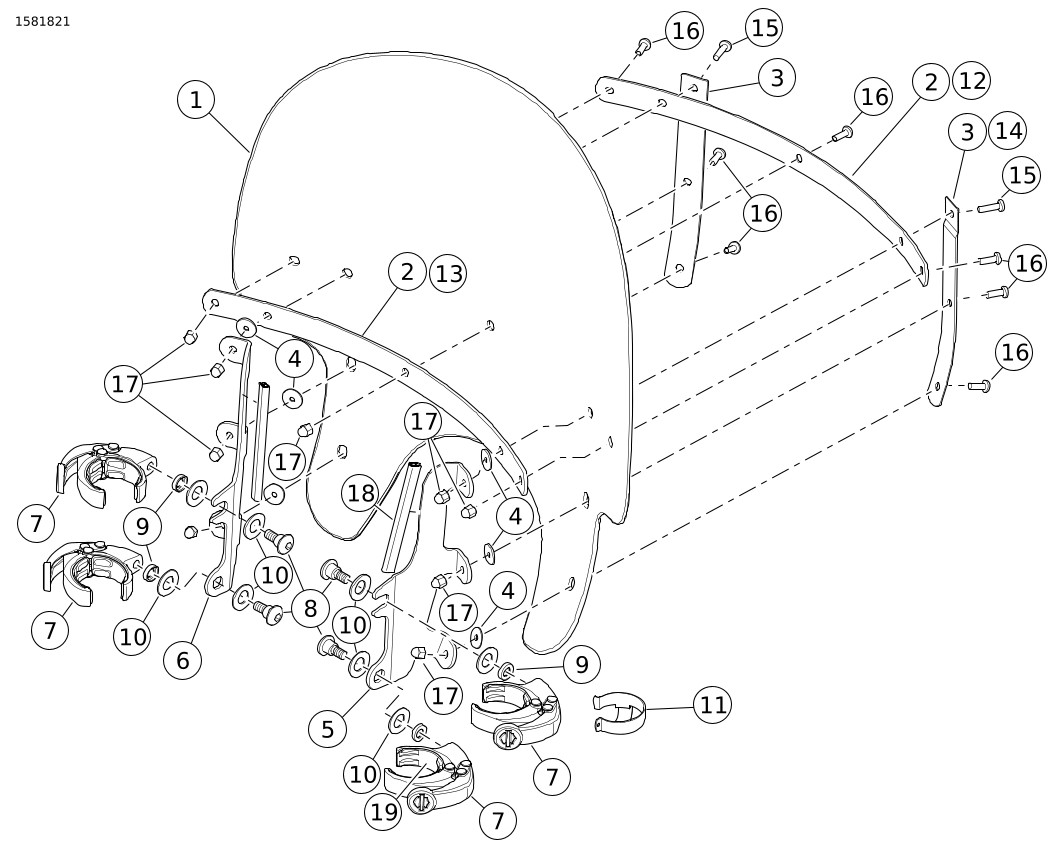

Article | Description (quantité) | Numéro de pièce |
|---|---|---|
1 | Pare-brise | Non vendu séparément |
2 | Ruban, horizontal (2) | 58052-78 |
3 | Ruban, vertical (2) | 58415-08 |
4 | Rondelle, noire, caoutchouc (6) | 58152-96 |
5 | Support, monture de pare-brise, noir (droite) | 57300068 |
6 | Support, monture de pare-brise, noir, gauche (gauche) | 57300069 |
7 | Ensemble de bride rapide, 49 mm (4) | 57400468 |
Kit de pièces, installation de pare-brise (comprend les articles 8 à 11) | 57300071 | |
8 |
| Non vendu séparément |
9 |
| Non vendu séparément |
10 |
| Non vendu séparément |
11 |
| 10800107 |
12 | Renfort, horizontal, externe (noir) | 58069-09 |
13 | Renfort, horizontal, interne (noir) | 58068-09 |
14 | Renfort, vertical (noir) (2) | Non vendu séparément |
15 | Vis, tête ronde TORX ® , #12-24 x 13/16 po (20,6 mm) de longueur avec pièce de verrouillage (2) | 2452 |
16 | Vis, tête ronde, TORX, no 12-24 x 5/8 po. (15,9 mm) de longueur, avec pièce de verrouillage (7) | 2921A |
17 | Écrou borgne, n° 12-24 (chrome) (9) | 7651A |
18 | Protection de bordure (2) | 62540-83 |
19 | Joint, bride (2) | 57299-07 |
