ORGANE DE CLIGNOTANT DEL EXCLUSIF
941000132024-05-21
INFORMATIONS GÉNÉRALES
Tableau 1. Informations générales
Kits | Outils suggérés | Niveau de compétence(1) |
|---|---|---|
67801147, 67801148, 67801149, 67801150, 67801184, 67801186 | Lunettes de sécurité, tournevis à tête plate |  |
(1) Des outils et techniques simples suffisent
CONTENU DU KIT
Figure 1. Contenu du kit : Composants de l’organe de clignotant DEL exclusif (kit 67801148 illustré)
Tableau 2. Contenu du kit : Composants de l’organe de clignotant DEL exclusif
 | Article | Qté | Description | No de pièce/No de référence | Remarques |
|---|---|---|---|---|---|
 | 1 | 2 | Assemblage du clignotant LED | Non vendu séparément | Avant : 67801147, 67801148, 67801184, 67801186 |
Arrière : 67801149, 67801150 |
REMARQUE
Vérifier que tout le contenu est présent dans le kit avant d’installer ou de supprimer des éléments du véhicule.
GÉNÉRALITÉS
Modèles
Pour plus d’informations concernant la configuration des modèles, consultez le catalogue de vente au détail des pièces et accessoires ou la section Pièces et accessoires de www.harley-davidson.com (disponible en anglais uniquement).
Assurez-vous que vous utilisez la plus récente version de la fiche d’instructions. Elle est disponible à : www.harley-davidson.com/isheets
Communiquer avec le Centre de soutien aux clients Harley-Davidson au 1-800-258-2464 (États-Unis seulement) ou au 1-414-343-4056.
Exigences d’installation
AVERTISSEMENTLa sécurité du conducteur et de ses passagers dépend de l’installation correcte de ce kit. Si vous n’avez pas les compétences nécessaires pour respecter ces procédures ou si vous n’avez pas les bons outils, demandez à un concessionnaire Harley-Davidson d’effectuer l’installation. Une mauvaise installation de ce kit peut entraîner la mort ou des blessures graves. (00308b)
RETRAIT
| 1. | Figure 2. Retirez la Équipement d’origine (OE) lentille (1). | |
| 2. | Retirez l’ampoule (2). |
| 1 | Lentille |
| 2 | Ampoule |
| 3 | Boîtier de balle |

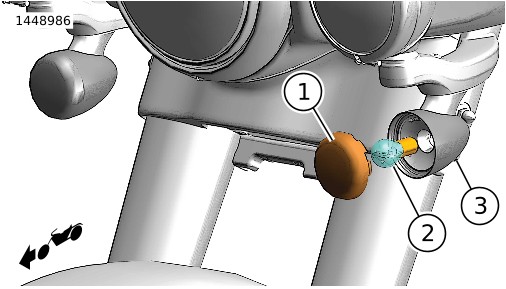

Figure 2. Retrait de la lentille et de l’ampoule d’origine (avant illustré, arrière similaire)
INSTALLATION
| 1. | Figure 4. Installez l’extrémité de connecteur de l’assemblage LED (1) au boîtier de balle (2). | |
| 2. | Figure 3. Alignez l’assemblage LED de sorte que la charnière (1) soit en position de 12 heures et le trou de purge (2) en position de six heures. | |
| 3. | Figure 4. Installez la charnière dans la rainure au dessus du boîtier de balle (2) et balancez le bas de l’assemblage LED (1) dans le boîtier de balle. | |
| 4. | Mise en position. Deux clics doivent être entendus pour que l’insertion soit complète. REMARQUE Une pince peut aider à placer correctement l’ensemble DEL en raison de la force requise. Protégez les finitions des rayures et des dommages lorsque vous utilisez une pince. | |
| 5. | Procédez de la même façon de l’autre côté. |
REMARQUE
Vérifier que l’installation est effectuée adéquatement après l’installation de la nouvelle pièce rapportée de clignotant. Si les clignotants semblent clignoter rapidement, le BCM devra « apprendre » la nouvelle configuration d’alimentation des pièces rapportées de DEL. Pour régler le BCM en mode « apprentissage », faire clignoter les feux de détresse pendant 30 secondes. Éteindre ensuite les feux de détresse et vérifier à nouveau le taux de clignotement des clignotants
| 1 | Charnière, position 12 heures (grande ouverture) |
| 2 | Trou d’écoulement, position six heures (ouverture étroite) |

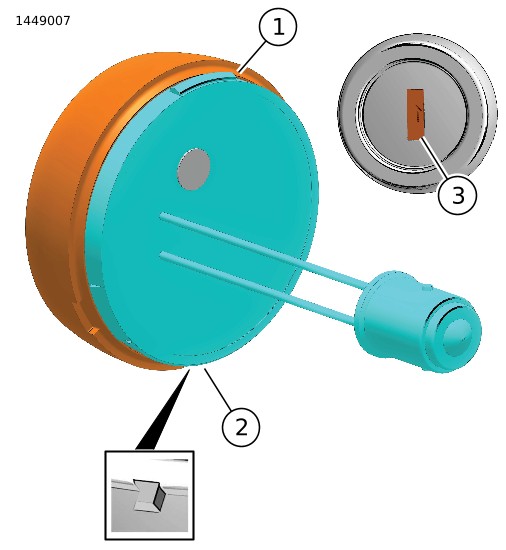

Figure 3. Position de la charnière/fente
| 1 | DEL |
| 2 | Boîtier de balle |

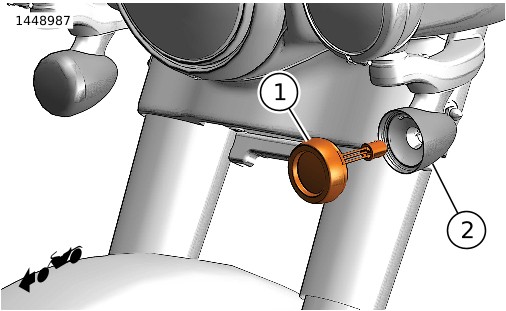

Figure 4. Installation de l’ensemble DEL (avant illustré, arrière similaire)
TERMINER
| 1. | Vérifiez le fonctionnement de toutes les ampoules. |
