SIGNATURE LED-SUUNTAVILKUN IRTOPALA

941000132024-05-21

YLEISET TIEDOT

Taulukko 1. Yleistä

Sarjat	Ehdotetut työkalut	Osaamistaso⁽¹⁾
67801147, 67801148, 67801149, 67801150, 67801184, 67801186	Suojalasit, talttapäinen ruuvimeisseli

(1) Tarvitaan vain yksinkertaisia työkaluja ja menetelmiä

SARJAN SISÄLTÖ

Kuva 1. Sarjan sisältö: Signature LED-suuntavilkun irtopalan komponentit (sarja 67801148 kuvassa)

Taulukko 2. Sarjan sisältö: Signature LED-suuntavilkun irtopalan komponentit

	Kohde	Määrä	Kuvaus	Osanro	Muistiinpanoja
	1	2	LED-suuntavilkkukokoonpano	Ei myytävänä erikseen	Etu: 67801147, 67801148, 67801184, 67801186
	1	2	LED-suuntavilkkukokoonpano	Ei myytävänä erikseen	Taka: 67801149, 67801150

HUOMAUTUS

Tarkista, että kaikki sisältö löytyy sarjasta ennen asentamisen aloittamista ja ennen kuin irrotat osia ajoneuvosta.

YLEISTÄ

Mallit

Mallien sovitustiedot löydät P&A-vähittäismyyntiluettelosta ja www.harley-davidson.com sivuston Parts and Accessories (Osat ja lisävarusteet) -osiosta (vain englanniksi).

Tarkista, että käytät käyttöohjeiden uusinta versiota. Se löytyy osoitteesta: www.harley-davidson.com/isheets

Ota yhteyttä Harley-Davidson asiakastukikeskukseen numerossa 1-800-258-2464 (vain Yhdysvallat) tai 1-414-343-4056.

Asennusvaatimukset

VAROITUS

Kuljettajan ja matkustajan turvallisuus riippuu tämän sarjan oikeasta asennuksesta. Jos toimenpide on mielestäsi liian vaikea tai sinulla ei ole sen tekemiseen tarvittavia työkaluja, pyydä Harley-Davidson-jälleenmyyjää tekemään asennus. Tämän sarjan virheellinen asennus voi aiheuttaa kuoleman tai vakavan loukkaantumisen. (00308b)

IRROTA

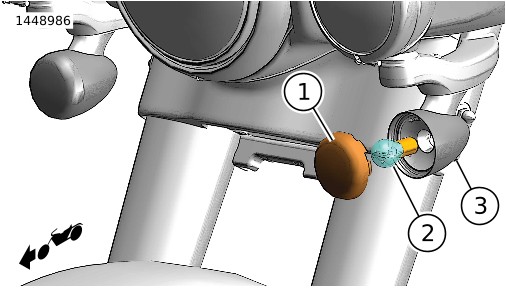

1.	Kuva 2 Irrota Alkuperäinen varustelu (OE) linssi (1).
2.	Poista polttimo (2).

1	Linssi
2	Polttimo
3	Luotikotelo

Kuva 2. Tehdasasenteisen linssin ja polttimon poistaminen (etuosa kuvassa, takaosa samanlainen)

ASENNA

1.	Kuva 4 Asenna LED-kokoonpanon (1) liittimen pää luotikoteloon (2).
2.	Kuva 3 Kohdista LED-kokoonpano niin, että sarana (1) on keskipäivän asennossa ja valutusreikä (2) kello kuuden asennossa.
3.	Kuva 4 Asenna sarana luotikotelon (2) päällä olevaan uraan ja LED-kokoonpanon (1) kääntöpohja luotikoteloon.
4.	Napsauta paikalleen. Täysin paikalleen työntymisestä pitäisi kuulua kaksi napsahdusta. HUOMAUTUS Voit käyttää puristinta apuna asentaessasi LED-kokoonpanoa. Suojaa pinnat naarmuilta ja kolhuilta, kun käytät puristinta.
5.	Toista vaiheet toiselle puolelle.

HUOMAUTUS

Kun olet asentanut uudet suuntavilkut, varmista sen asianmukainen toiminta. Jos suuntavilkut vaikuttavat vilkkuvan nopeasti, BCM:n on opittava LED-lisäkkeiden uusi virta-asetus. Jos haluat asettaa BCM:n opi-tilaan, vilkuta varoitusvaloja 30 sekunnin ajan. Kytke sitten varoitusvalot pois päältä ja tarkista uudelleen suuntavilkkujen vilkkumisnopeus

1	Sarana, keskipäivän asento (leveä aukko)
2	Valutusreikä, kello kuuden asento (kapea aukko)

Kuva 3. Saranan/kolon sijainti

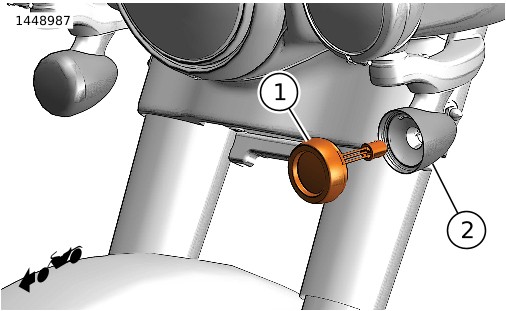

1	LED-yksikkö
2	Luotikotelo

Kuva 4. LED-yksikön asennus (etuosa kuvassa, takaosa samanlainen)

VALMIS

Tarkista kaikkien valojen toiminta.
