TOURING机油冷却器套件和镀铬机油冷却器盖
J056862013-07-31
概述
套件编号
26155-09A
车型
关于车型配件信息，参见P&A Retail Catalog（零件与附件零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
- 此套件不适合Definitive5™过滤系统套件（63800-07、63801-07或63802-07）。
- 此套件不适合配备边车的摩托车。
需要的附加零件
警告骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
安装
| 1. | 参见图1。 从机油滤清器底架位置拆下机油滤清器（2）和机油滤清器适配器（1）。 彻底清洁机油滤清器安装区域。 丢弃机油滤清器适配器。 注意 参见图2。 此机油滤清器适配器组件具有两个从后面突出的定位凸台（1）。 安装时，凸台必须朝向机油滤清器安装位置。 | |||||||||||||||||||||
| 2. | 参见图3。 安装机油滤清器适配组件（1）和机油滤清器适配器（2）。 应对准机油滤清器适配器组件凸缘，使其安装至机油滤清器适配器密封垫切口中，如图所示。 |

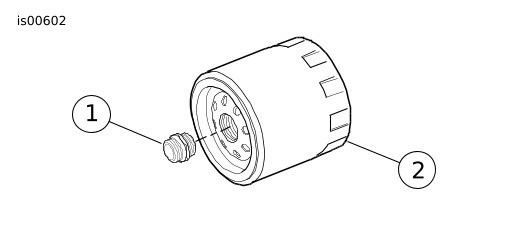

图1。 机油滤清器和适配器
图2。 机油冷却器适配器

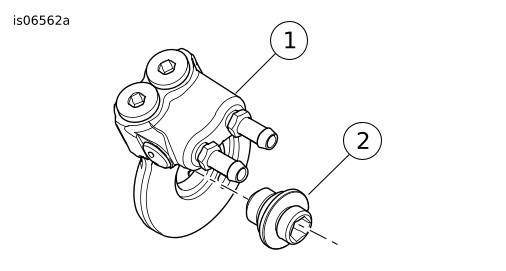

图3。 安装机油冷却器适配器组件

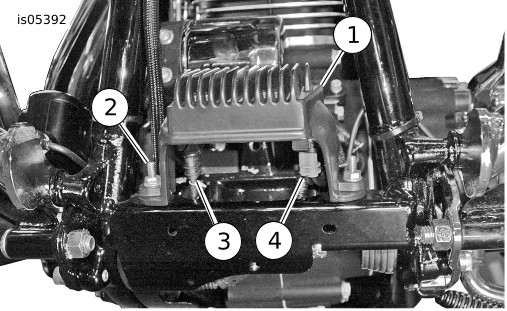

图4。 电压调节器和连接器 | ||||||||||||||||||||
| 3. | 将机油滤清器适配器拧紧至16.3–21.7 N·m (12–16 ft-lbs)。 | |||||||||||||||||||||
| 4. | 参见图4。 释放连接器锁扣，从电压调节器（1）上断开定子连接器（4）和电压调节器连接器（3）。 | |||||||||||||||||||||
| 5. | 拆下电压调节器安装螺母。 | |||||||||||||||||||||
| 6. | 抬起电压调节器（1）以便将其从安装螺柱（2）上拆下。 | |||||||||||||||||||||
| 7. | 参见图5。 将机油冷却器盖（11）安装至机油冷却器（2）螺柱，然后将安装架（8）安装至螺柱。 使用三个垫圈（3）和三个锁紧螺母（4）将支架和盖固定至机油冷却器。 拧紧螺母至10.8–13.5 N·m (96–120 in-lbs)。 | |||||||||||||||||||||
| 8. | 将机油冷却器安装架安装至调节器安装螺柱。 将导线安装架置于机油冷却器安装架顶部，然后将螺柱上的电压调节器安装至机油冷却器支架。 使用两个凸缘螺母（图5：项目5）固定调节器，但此时不要拧紧。 | |||||||||||||||||||||
| 9. | 参见图4。 将定子连接器（4）和电压调节器连接器（3）连接至电压调节器（1）。 使用锁扣锁定连接器。 | |||||||||||||||||||||
| 10. | 拧紧调节器螺母至9.5-13.6牛米（84-120英寸磅）。 | |||||||||||||||||||||
| 11. | 参见图5。 将两个夹具滑至左侧软管（10）和右侧软管（9），并将软管连接至机油冷却器（2）和机油滤清器适配器（1）。 | |||||||||||||||||||||
| 12. | 使用蜗杆传动卡箍（6）将软管固定至机油滤清器适配器和机油冷却器。 拧紧夹具至0.9 N·m (8 in-lbs)。 注意 使用机油滤清器扳手（HD-44067A）可避免损坏曲轴位置传感器。 定位夹具，避免其影响安装机油滤清器。 检查确认软管布设路径远离机油滤清器和任何锋利边缘。 不得弯折或扭曲软管，否则会阻碍机油流动。 | |||||||||||||||||||||
| 13. | 检查确认所有拉索和线束远离机油冷却器适配器，避免磨损。 | |||||||||||||||||||||
| 14. | 使用新发动机油润滑机油滤清器密封件。 拧入滤清器，直至密封件接触安装表面，然后再拧紧1/2至3/4圈。 | |||||||||||||||||||||
| 15. | 油量加注至量油计上的加注液位。 | |||||||||||||||||||||
| 16. | 启动摩托车，检查确认所安装零件及其周围是否泄漏机油。 必要时添加机油。 |
系统流量测试
通告
发动机处于冷态时无法准确测量油位。 骑行前检查时，在水平地面上使用停车架斜靠支撑摩托车，发动机处于冷态时，油位应处于量油计上的箭头之间。 发动机处于冷态时，切勿加注机油至FULL（满油）标记。 (00185a)
通告
在运行温度下，若机油油位低于量油计上的添加标记，不得操作发动机。 否则会造成发动机损坏。 (00187b)
| 1. | 启动发动机。 检查所有软管连接是否漏油。 如未发现泄漏，等待发动机预热。 注意 定位夹具，避免其影响安装机油滤清器。 确认软管布设路线和机油滤清器及锋利边缘离开一定距离。 不得弯折或扭曲软管，否则会阻碍机油流动。 | |
| 2. | 检查确认发动机达到正常工作温度后机油冷却器温度升高。 如果机油冷却器在发动机预热后温度没有上升，有可能存在油路堵塞。 关闭发动机，让发动机冷却下来，检查系统中是否存在堵塞之处。 | |
| 3. | 核实所有软管夹均拧紧至0.9 N·m (8 in-lbs)。 | |
| 4. | 添加机油，使油位达到量油计FULL（满油）标记。 |
维修零件

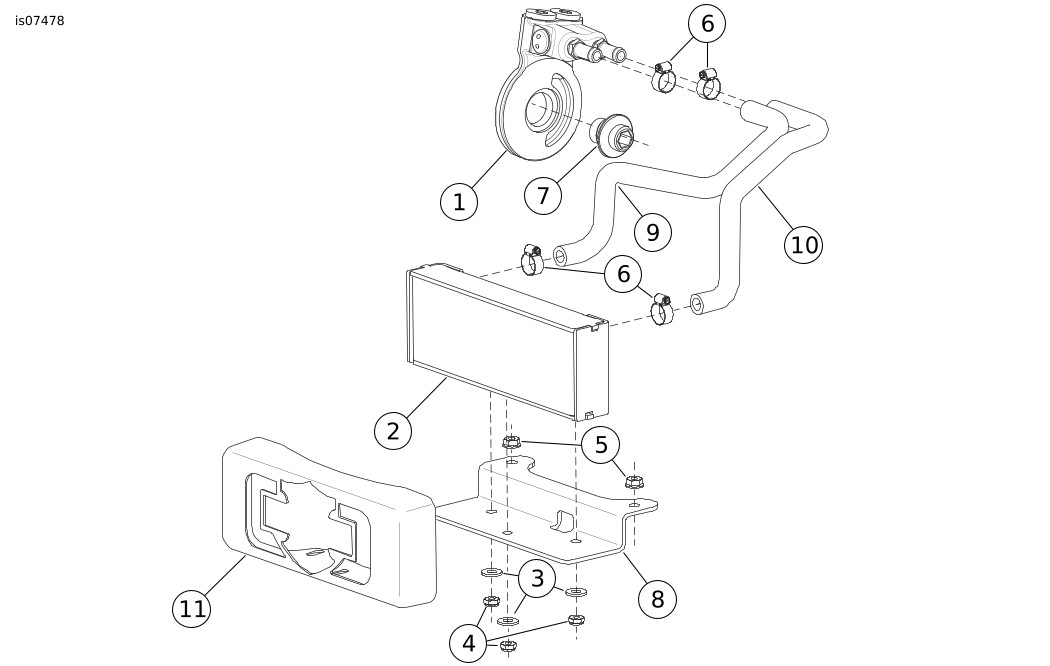

图5。 Touring机油冷却器套件与镀铬机油冷却器盖维修零件
表1。 维修零件表
项目 | 描述（数量） | 零件编号 |
|---|---|---|
1 | 机油冷却器适配器组件 | 63059-09A |
2 | 机油冷却器芯 | 63068-09 |
3 | 垫圈（3） | 6703 |
4 | 锁紧螺母，尼龙嵌件（3） | 7671 |
5 | 凸缘螺母（2） | 7716 |
6 | 蜗杆传动卡箍（4） | 9823 |
7 | 机油滤清器适配器 | 26041-05A |
8 | 机油冷却器安装架 | 62108-09 |
9 | 右侧预成型软管 | 62629-09 |
10 | 左侧预成型软管 | 62641-09 |
11 | 机油冷却器盖 | 63056-07A |
