LED弧形车牌固定架和底架套件
J062562020-08-19
概述
套件编号
67900273、67900275
车型
关于车型适配信息，请参见P&A零售目录或访问www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅限英文）。
安装要求
注意
联邦机动车安全标准（FMVSS）108要求摩托车有车牌照明。 使用此弧形车牌固定架要求正确安装此套件中的灯罩，以实现正确的车牌照明。
警告
骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
注意
此说明书引用了维修手册信息。 您的年款/车型摩托车维修手册在哈雷戴维森经销商处有售。
电气系统过载
通告
添加过多的电气附件可能使摩托车的充电系统过载。 若任一时间同时工作的全部电气附件消耗的电流超出车辆的充电系统能够产生的电流，可导致电池放电并造成车辆电气系统的损坏。 (00211d)
警告
安装任何电气附件时，一定要确保不超过保护要修改的受影响电路的保险丝或断路器的最大额定安培值。 超过最大安培值可导致电气故障，从而有可能造成死亡或重伤。 (00310a)
此套件需要电气系统额外提供高达170毫安的13.5伏直流电流。
套件内容：
参见图5和表1。
准备
警告
为了防止车辆意外启动而造成死亡或重伤，请先拆下主保险丝，然后再继续。 (00251b)
注意
  • 带有防盗警报器： 在有防盗遥控钥匙的情况下，将点火钥匙开关转至ON（打开）位置。 参见维修手册。 解除防盗系统设防。 拆下座椅和左侧盖。 将点火钥匙开关转至OFF（关闭）位置。 立即 拆下主保险丝。
  • 未配备防盗警报器：参见维修手册。 拆下座椅和左侧盖。 拆卸主保险丝。
安装
1. 参见 图5 。 从弧形车牌固定架组件拆下镀铬/黑色固定架（1）。 保留四个平头螺丝（4）。
2. 拆下将灯杆（A）固定至挡板的两个螺丝并保留。
3. 小心地把灯杆从后挡板拉开。
4. 2014年款及之后车型：拆下将原厂设备 (OE)车牌底架和反光镜组件固定到灯杆的两个螺丝和垫圈。 保留垫圈和反光镜组件。
5. 2010-2013年款车型：拆下将OE车牌底架固定到灯杆的两个螺丝和垫圈。 保留螺丝和垫圈。
注意
所有车型：
  • 联邦机动车安全标准（FMVSS）108要求摩托车有车牌照明。 使用此弧形车牌固定架要求正确安装此套件中的灯罩，以实现正确的车牌照明。
  • 环境温度必须至少为 16°C (60°F)，确保车牌灯罩和车牌灯之间的正确粘合。
6. 使用50/50异丙醇和水的混合剂清洁OE车牌灯（B）表面。 待其完全干燥。
7. 从套件中取出车牌灯罩（5）。
8. 从灯罩上去除背胶衬垫。 参见 图1 。 按照图示将灯罩（2）安装至车牌灯（1）。
1车牌灯
2车牌灯罩
3按照图示定位灯罩角
图1。 安装车牌灯罩
9. 拆下OE挡板套环并丢弃。 从套件中取出新套环（9）。 参见 图5 。
10. 布设灯杆和弧形车牌固定架线束（C），穿过对开套环进入挡板下侧。
11. 2014年款及之后车型：将弧形车牌固定架底架组件（1）和OE反光镜组件安装至灯杆（A）。
a. 使用两个新螺丝（8）和之前保留的垫圈。 拧紧。
扭矩: 6.8–9 N·m (60–80 in-lbs) 半圆头螺丝
12. 2010-2013年款车型：使用之前保留的两个螺丝和垫圈将弧形车牌固定架底架组件（1）安装至灯杆（A）。 拧紧。
扭矩: 6.8–9 N·m (60–80 in-lbs) 半圆头螺丝
13. 所有车型：使用之前拆下的两个螺丝将灯杆组件安装至挡板。 拧紧。
扭矩: 9.5–16.3 N·m (7–12 ft-lbs) 半圆头螺丝
14. 沿着OE后车灯线路（左侧车架盖/边箱支架走向）布设弧形车牌固定架线束。
15. 2010-2013年款车型：参见图2。 2014年款及之后车型：参见图3。 所有车型：拆下固定电器盒的两个螺丝。 向外倾斜电器盒。
16. 在电器盒后面座椅下方向上布设线束。
17. 安装电器盒螺丝。 拧紧。
扭矩: 8.1–10.9 N·m (6–8 ft-lbs) 内六角头螺丝

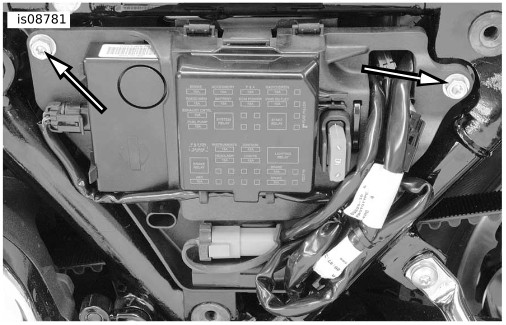

图2。 拆卸电器盒螺丝（2010-2013 FL车型）

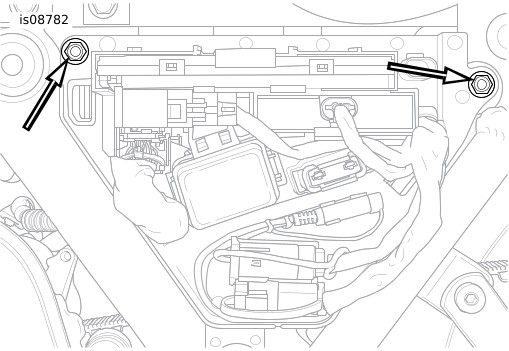

图3。 拆卸电器盒螺丝（2014年款及之后FL车型）

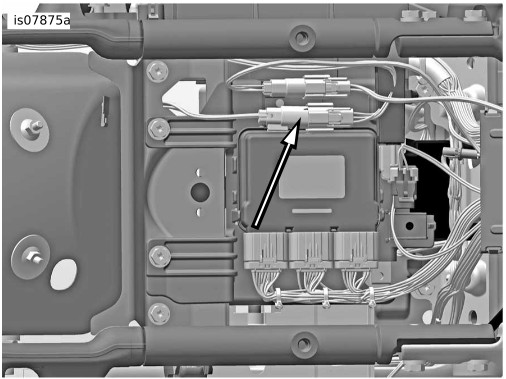

图4。 分离后车灯连接器[7]
18. 2010-2013年款车型：将弧形车牌固定架线束连接器插接到带盖四路Deutsch P&A附件连接器[4]。 此连接器位于座椅下方、电子控制模块（ECM）前方。 如果P&A附件连接器已使用，双附件线束（零件编号70264-94）在哈雷戴维森经销商处有售。 2014年款及之后车型：从套件中取出车牌灯Y形线束（11）。
a. 参见 图4 。 分离电子控制模块（ECM）盒顶部的黑色六路Molex后车灯连接器[7]。
b. 将Y形线束插接到未使用的连接器[7A]和[7B]。
c. 将弧形车牌固定架连接器插接到Y形线束。
注意
安装主保险丝之前，确保点火开关处于OFF（关闭）位置。
19. 所有车型：参见维修手册。 安装主保险丝。
警告
在操作摩托车之前，请确保所有车灯和开关均正常工作。 骑手的低能见度可能导致死亡或重伤。 (00316a)
20. 检查后车灯功能是否正常。 点火装置处在OFF（关闭）位置：尾灯和LED弧形车牌固定架灯熄灭。 将点火开关转到ACC（附件）位置。 转动点火开关至ON（打开）位置，但不要启动摩托车。
a. 操作刹车。 后灯继续保持熄灭。
b. LED弧形车牌固定架灯亮起。
c. 操作前刹车杆或后刹车踏板。 LED弧形车牌固定架灯明显变亮，尾灯以最大亮度亮起。
d. 尾灯和LED弧形车牌固定架灯亮起。
e. 操作前刹车杆或后刹车踏板。 LED弧形车牌固定架灯和尾灯明显变亮。
21. 使用套件中的线缆扎带（12）固定弧形车牌固定架线束。
22. 将四个长方形泡沫胶垫（7）粘贴至车牌底架的弧形正面（每个螺纹嵌件内侧）。
23. 将车牌固定架（1）安装至车牌。
24. 使用平头螺丝（4）固定底座（6）。 拧紧。
扭矩: 0.8–1 N·m (7–9 in-lbs) 内六角平头螺丝
25. 参见维修手册。 安装左侧盖。 安装座椅。
安装后反光片（2010-2013年款车型）
警告
联邦机动车安全标准（FMVSS）108要求摩托车配备后反光片和侧反光片。 确保已正确安装后反光片和侧反光片。 骑手不易被其他驾驶者看见有可能导致死亡或重伤。 (00336b)
注意
环境温度必须不低于16°C（60°F），以便将反光片组件（10）正确粘贴至后挡板。
  1. 使用50/50异丙醇和水的混合液清洁车牌下方的后挡板区域。 待其完全干燥。
  2. 去除反光片组件背胶衬垫之前，将反光片试装至挡板。
  3. 从左到右对中组件，使反光片表面垂直于地面。
  4. 标记出最终位置。
  5. 去掉反光片组件背胶上的衬垫。
  6. 将反光片仔细定位至后挡板。
  7. 用力将反光片按压到位。
  8. 保持反光片原位不动并持续按压一分钟，确保正确粘合。
注意
  • 安装反光片之后必须放置至少24小时，然后方可对此区域进行强力清洗、高压喷水或将其暴露于极端天气之下。
  • 在正常室温下大约72小时后，粘合力将达到最大强度。
维修零件

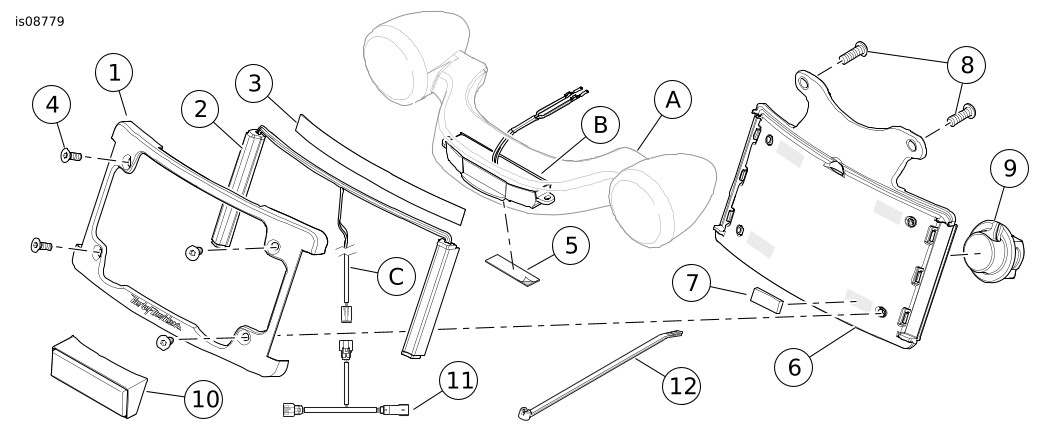

图5。 维修零件：LED弧形车牌固定架和底架套件
表1。 维修零件
项目
名称（数量）
零件编号
1
LED弧形车牌固定架（黑色），套件67900273
LED弧形车牌固定架（镀铬），套件67900275
67900274
67900276
2
弧形车牌固定架LED灯和线束组件（红色）
不单独出售
3
聚氨酯胶带（透明）
不单独出售
4
内六角平头螺丝，#10-32（镀铬）（4）
94228-00
5
车牌灯罩
不单独出售
6
弧形车牌固定架底座（黑色）
不单独出售
7
背胶泡沫垫（4）
不单独出售
8
螺丝，TORX®凹头（2）
10200547
9
车牌灯套环
不单独出售
10
FL旅行车型反光镜和底座组件
59365-07
11
车牌灯线束
不单独出售
12
线缆扎带（6）
10006
文字中提到的项目：
A
灯杆组件
B
车牌灯组件
C
弧形车牌固定架线束（项目2的组成部分）
