OVERWATCH包
941000332023-01-09
基本信息
表1。 概述
套件
建议工具
技能水平(1)
时间
93300119, 93300120, 93300168
防护眼镜
15 纪要
(1) 只需要简单的工具和技术
套件内容

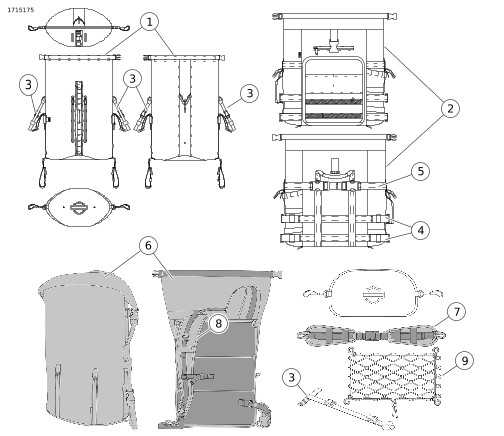

图1。 套件内容： Overwatch包部件
表2。 套件内容： Overwatch包部件
项目
数量
描述
零件编号
注意
1
1
干包，套件93300119
不单独出售
2
1
倒U形杆包，套件93300120
不单独出售
3
4
带子，套件 93300119, 9330168
93300138
4
2
带子，套件93300120
93300139
5
1
带子，套件93300120
93300140
6
1
干包，套件 93300168
不单独出售
7
1
可拆卸废料带，套件 93300168
不单独出售
8
1
肩带，套件 93300168
不单独出售
9
1
货物网，套件 93300168
不单独出售
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。
概述
车型
关于车型适配信息，请参见P&A零售目录或访问 www.harley-davidson.com 上的Parts and Accessories（零件与附件）部分（仅英文）。
确定使用的是最新版的说明书。 获取方法： www.harley-davidson.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告
骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
安装
警告
请查看用户手册里“安全第一”章节中的“配件和货物”部分。 货物搭载不当或者附件安装不当可导致部件故障，并可对稳定性、操控性和性能造成不良影响，从而有可能造成死亡或重伤。 (00021c)
  • 安装包时必须：
    1. 参见 图6 和 图7 。 将四条快速释放扣带子固定到行李架、乘客后座、倒U形杆或其他车辆结构上。
    2. 图8 在倒U形杆周围至少固定两条带子。
  • 在行李架上安装时，不要超过行李架的负荷限值或包的重量等级，以较低者为准。
  • 在乘客后座上安装时，不要超过 9 kg (20 lb) （干包）和 11.3 kg (25 lb) （倒U形杆包）。
  • 检查确认所有带子均已固定牢靠，以防在摩托车运行过程中带子与后轮接触。
  • 检查确认包、安装带和行李系统的其他部件不会覆盖或阻碍反光镜和车灯的可见性。
  • 经常重新检查货物。
  • 参见车主手册了解建议的轮胎充气压力。
警告
切勿超出摩托车的车辆总重量等级（GVWR）或车轴总重量等级（GAWR）。 超过这些重量等级可导致零部件故障，并严重影响稳定性、操纵性和性能，可能造成死亡或重伤。 (00016f)
  • GVWR是摩托车、附件、骑手、乘客以及可安全承载货物的总重量。
  • GAWR是一个车轴能够安全承载的最大重量。
  • GVWR和GAWR标在位于车架下管的铭牌上。
快速释放扣

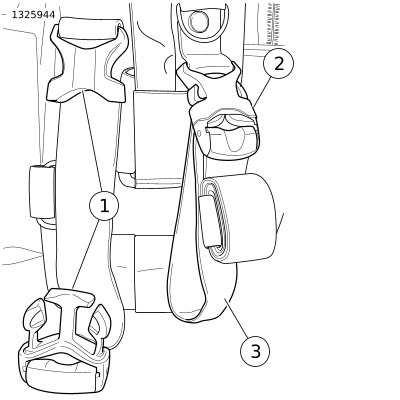

1. 参见 图2 。 断开快速释放扣和夹子。
1快速释放 (断开连接)
2快速释放 (已连接)
3绑带
图2。 快速释放扣
2. 将带子固定到合适的车辆结构上。
3. 快速释放扣。
4. 拉紧皮带，以确保袋子与车辆扣紧。

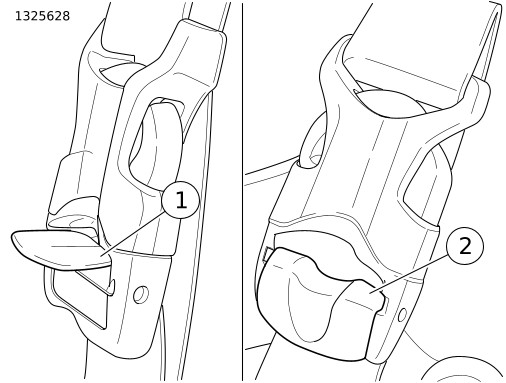

5. 参见图3。 合上扣子，以确保皮带的密封性。
1打开
2关闭
图3。 打开或关闭卡扣
6. 检查边箱是否固定牢靠。

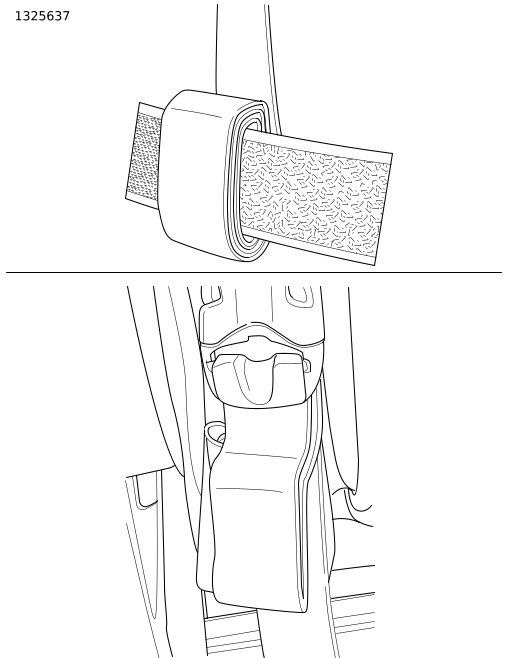

7. 参见图4。 使用钩环标签卷起并固定任何多余的表带材料，以防止肩带接触后轮或划伤涂装表面。
图4。 多余的扣带材料
Overwatch 干包（套件 93300119, 93300168）
注意
  • 安装包时需要有乘客后座或行李架。
  • 在将干包 (93300168) 连接到车辆前，如 图1图2 所示，将肩带和腰带存放在包袋中。

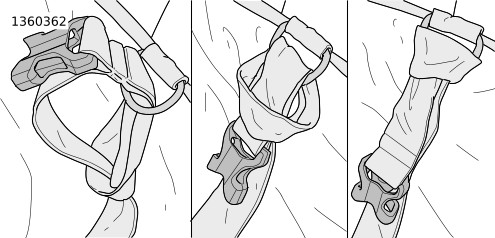

1. 图5 把带子穿过D形环以将快速释放扣带（3）连接到包（1）上。

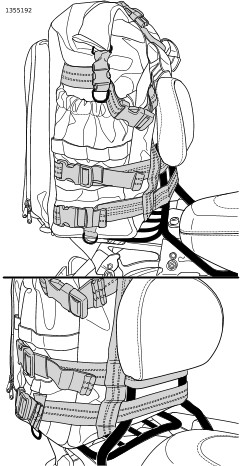

2. 图6 在乘客后座上定位包。
3. 快速释放扣 连接四条快速释放扣带。
注意
参见 图6 和 图7 。 将四条快速释放扣带子固定到行李架、乘客后座、倒U形杆或其他车辆结构上。

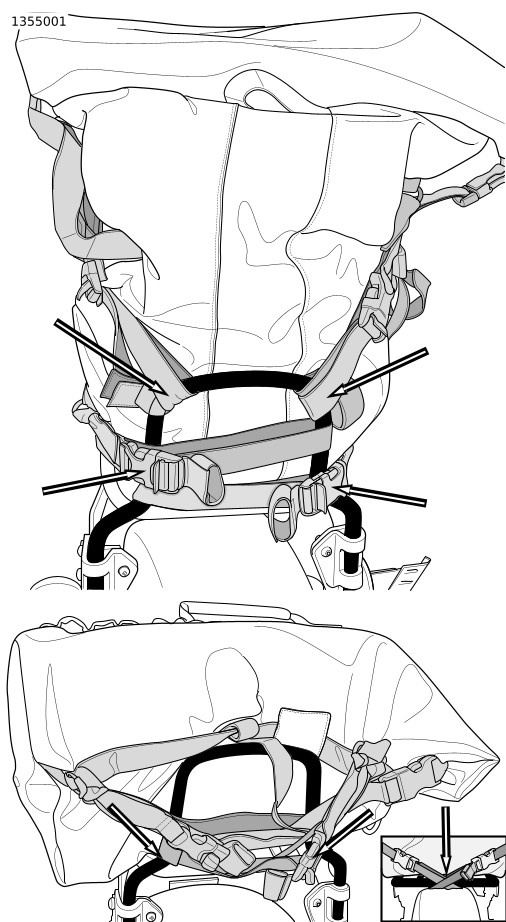

4. 图7 将包放在行李架上。
5. 快速释放扣 连接四条快速释放扣带。
注意
参见 图6 和 图7 。 将四条快速释放扣带子固定到行李架、乘客后座、倒U形杆或其他车辆结构上。
a. 图7 对于较小的后座和行李架，底部快速释放扣带可以十字交叉，以确保安装带可以完全拉紧，以便将行李固定到车辆上。
图5。 快速释放扣带（93300138）
图6。 连接到后座
图7。 连接到行李架
Overwatch大号倒U形杆包

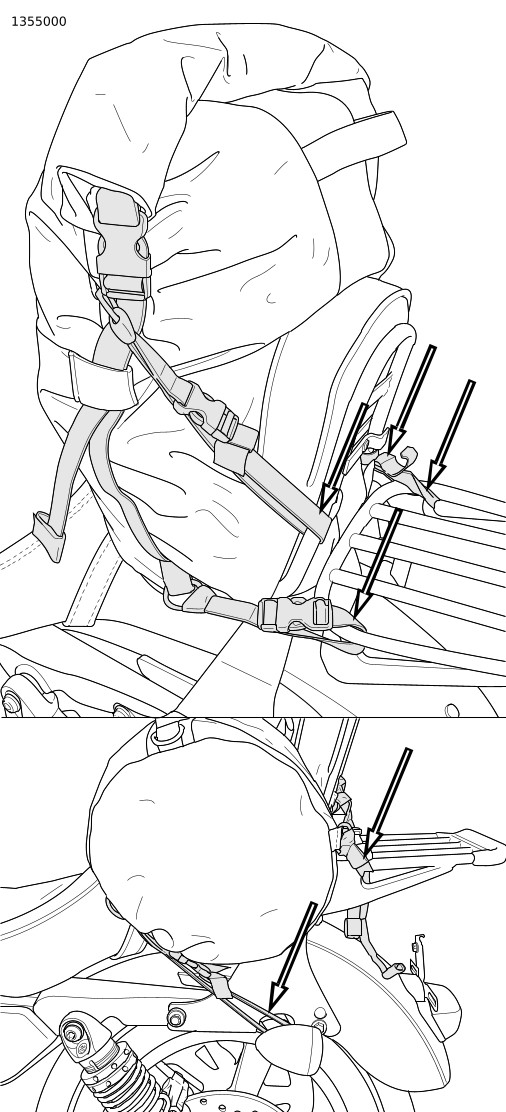

1. 图8 将包放在行李架上。
2. 至少将两条底部快速释放扣带固定在倒U形杆周围。
注意
根据倒U形杆的配置，顶部快速释放扣带可能不适合在倒U形杆周围固定。
3. 如果可以，在倒U形杆周围固定顶部快速释放扣带。
图8。 连接到倒U形杆
护理与保养说明
1. 使用无绒布擦去灰尘或污垢。
2. 用温水和温和的洗涤剂彻底清洁外表面。
3. 不得使用人工方法快速干燥材料。
4. 包含以下一种或多种材料：
a. 聚酯
b. 聚丙烯
c. 聚乙烯
d. 聚氯乙烯
