SKULL（骷髅）样式换挡踏板/脚跟支撑垫套件
J031202019-01-15
概述
套件编号
34699-04、34689-04、33600258
车型
换挡踏板套件（零件编号34689-04）设计用于在所有车型哈雷戴维森摩托车上进行安装。
脚跟支撑垫套件（零件编号34699-04）设计用于在所有配备脚跟支撑套件（零件编号50227-01或50236-01）的车型上进行安装。
换挡杆脚趾踏板套件（零件编号33600258）设计用于在所有车型哈雷戴维森摩托车上进行安装。
套件内容
注意
脚跟支撑和换挡踏板橡胶垫与隔块管出厂时已安装至镀铬盖中。
螺丝（项目5）具有防松锁片。 任何情况下如果拆下脚跟支撑或换挡踏板，安装前均应使用新螺丝或在螺丝的螺纹上涂敷几滴LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BLUE)（乐泰243中强度螺纹锁固密封剂，蓝色） (99642-97)。
警告骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
安装
换挡踏板
警告骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
| 1. | 拆下原厂设备 (OE)换挡踏板并丢弃。 必要时可使用热风器加热换挡杆和换挡踏板螺纹，以方便拆卸换挡踏板。 | |
| 2. | 参见图1。 使用螺丝（5）将换挡踏板（1）和垫（3）组件安装至换挡杆。 | |
| 3. | 拧紧螺丝（5）。 拧紧。 扭矩: 16.3–19 N·m (12–14 ft-lbs) |
脚跟支撑
注意
镀铬脚跟支撑盖分左右侧。 为达到最佳外观效果，安装时应使“HARLEY-DAVIDSON”（哈雷戴维森）字样位于骷髅上方、“MOTORCYCLES”（摩托车）字样位于其下方。
| 1. | 参见图1。 使用螺丝（5）将左侧脚跟支撑（1）和垫（3）组件安装至左侧脚跟支撑杆。 | |
| 2. | 拧紧螺丝（5）。 拧紧。 扭矩: 16.3–19 N·m (12–14 ft-lbs) | |
| 3. | 重复此操作安装右侧脚跟支撑（2）和垫组件。 |
维修零件

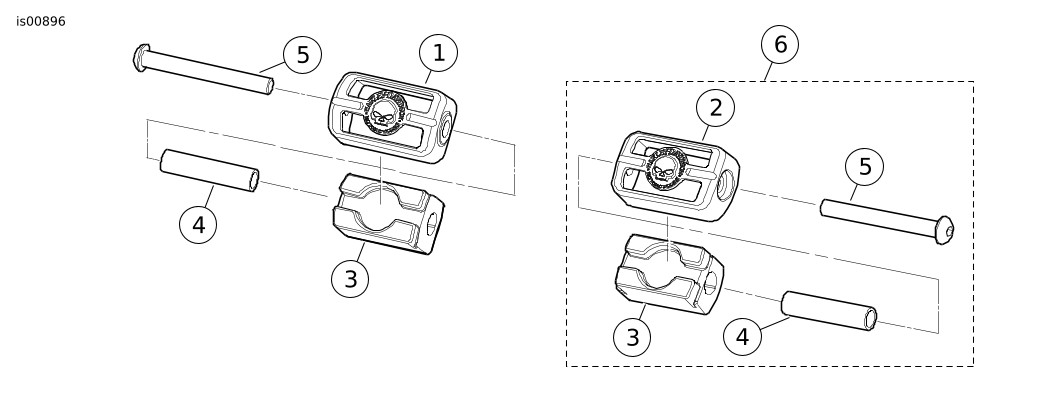

图1。 维修零件：Skull（骷髅）样式换挡踏板/脚跟支撑套件
表1。 维修零件
套件 | 项目 | 名称（数量） | 零件编号 |
|---|---|---|---|
套件34699-04 脚跟支撑垫套件 | 1 | 脚跟支撑盖（镀铬）（左） | 不单独出售 |
2 | 脚跟支撑盖（镀铬）（右） | 不单独出售 | |
3 | 脚跟支撑垫（2） | 34698-04 | |
4 | 隔块管（2） | 50784-97 | |
5 | 半圆头内六角头螺丝（镀铬）（2） | 94545-03 | |
套件34689-04 换挡踏板套件 | 1 | 换挡踏板盖（镀铬） | 不单独出售 |
3 | 换挡踏板垫 | 34698-04 | |
4 | 隔块管 | 50784-97 | |
5 | 半圆头内六角头螺丝（镀铬） | 94545-03 | |
套件33600258 换挡踏板套件 | 1 | 换挡踏板盖（缎面黑） | 不单独出售 |
3 | 换挡踏板垫 | 34698-04 | |
4 | 隔块管 | 50784-97 | |
5 | 半圆头内六角头螺丝（黑色） | 10200853 | |
同时提供 | |||
34703-04 脚跟支撑（右） | 6 | 项目2、3、4和5的组件 | |
