TOUR-PAK 刹车灯/转向灯/尾灯
J067182019-09-13
基本信息
表1。 概述
套件 | 建议工具 | 技能水平(1) | 时间 |
|---|---|---|---|
68000282 | 防护眼镜，扭矩扳手 |  | 1 小时 |
(1) 按扭矩值或其他适当工具和所需技术进行紧固
套件内容

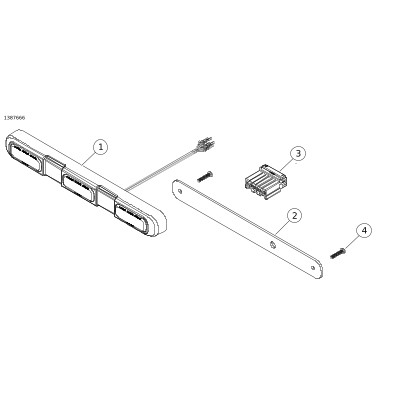

图1。 套件内容： Tour-Pak 刹车灯/转向灯/尾灯工具包部件
表2。 套件内容： Tour-Pak 刹车灯/转向灯/尾灯工具包部件
 | 项目 | 数量 | 描述 | 零件编号 | 注意 |
|---|---|---|---|---|---|
 | 1 | 1 | Tour-Pak 刹车灯/转向灯/尾灯 | 不单独出售 | |
| 2 | 1 | 密封垫 | 不单独出售 | |
| 3 | 1 | 连接器 | 不单独出售 | |
| 4 | 2 | 螺丝 | 不单独出售 |
注意
安装或从车辆上拆卸零件之前，先检查确认套件中有所有零件。
概述
车型
关于车型适配信息，请参见P&A零售目录或访问 www.harley-davidson.com 上的Parts and Accessories（零件与附件）部分（仅英文）。
确定使用的是最新版的说明书。 获取方法： www.harley-davidson.com/isheets
请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。
安装要求
警告骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
拆卸
| 1. | 从 Tour-Pak 内的线束上断开当前安装的 LED 刹车灯杆。 注意
要从 Tour-Pak 上拆下刹车灯，必须从
灯
的刹车灯线束上拆下六路 AMP 插座盒。
不要拆下 Tour-Pak 内的刹车灯线束上的销盒。 | |
| 2. | 按照维修手册的 AMP Multilock 连接器部分将六路插座盒从刹车灯线路上拆下。 丢弃插座盒。 | |
| 3. | 拆下刹车灯。 丢弃。 |
安装
| 1. |
安装
新的
刹车灯/尾灯/转向灯 (STT) 线束。
a. 图3
一次一条，将来自
新
STT 灯的线路穿过 Tour-Pak 左后方的孔 (3)。
b.
安装
新的
STT 灯。
c. 拧紧螺丝。 拧紧。 扭矩: 4–5 N·m (35–44 in-lbs) | |
| 2. | 将灯组件上的五条电线和接线端插入相应的六路插座盒的空腔内，如下所示： |
- 橙色 电线至空腔 1
- 黑色 电线至空腔 2
- 橙色/黑色 电线至空腔 3
- 空腔 4 处于打开状态。
- 红色 电线至空腔 5
- 蓝色 电线至空腔 6
也可以参阅布线图，
图2
。
| 3. | 将插座盒插入 Tour-Pak 内 STT 灯线束上匹配的销盒内。 | |
| 4. | 测试 STT 灯是否运行正常： a. 将点火钥匙开关转至IGNITION（点火）位置，但不要启动摩托车。 b. 点火钥匙打开后，中心部分随车辆尾灯一同亮起。 c. 刹车杆或刹车踏板启动后，中心部分将随车辆尾灯一同更亮。 d. 左转向信号灯或右转向信号灯启动后，尾部随车辆转向信号灯闪烁。 |

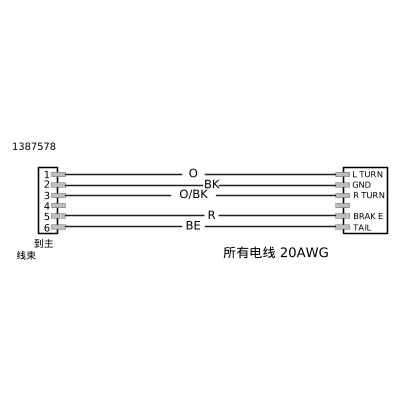

图2。 布线图： Tour-Pak 刹车灯/转向灯/尾灯
| 1 | 260.68 毫米（10.263英寸） |
| 2 | 51.44 毫米（2.025英寸） |
| 3 | 9.53 毫米（0.375英寸） |
| 4 | 4.50 毫米（0.177英寸） |

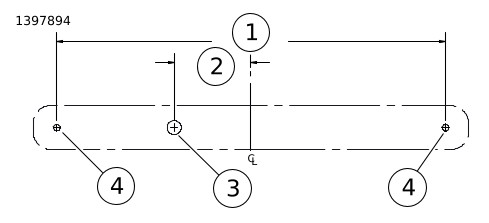

图3。 Tour-Pak 刹车灯/转向灯/尾灯照明模板
注意
Tour-Pak 底部上轮圈下的钻孔均为 34.9 毫米（1.373英寸）。
护理与清洁
仅使用肥皂和水清洁镜片。 使用其他化学品可能导致镜片过早出现裂纹（破裂）和褪色。 不得使用压力清洗装置清洁本产品。
