骑手和乘客脚踏板衬垫
J050542011-03-15
概述
套件编号
50753-10、50760-10
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
警告骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
安装 - 骑手
- 在穿过脚踏板底部凸出的脚踏板衬垫橡胶珠上涂敷洗碗皂液。
- 使骑手脚踏板处于折起位置，使用螺丝刀通过脚踏板顶部将脚踏板橡胶珠拆出。
- 在新脚踏板衬垫的橡胶珠上涂抹洗碗皂液。
- 将脚踏板衬垫在脚踏板上放置到位。使用钳子将每个橡胶珠拉入其脚踏板孔，直至橡胶珠穿过脚踏板凸出。
- 重复上述步骤安装其余脚踏板衬垫。
注意
避免砂状材料（石块、沙子等）接触镀铬表面，否则会损坏表面。
安装 - 乘客
如果在当前配备Swept Wing乘客脚踏板的车辆上更换衬垫：
拆卸原有脚踏板衬垫
注意
小心地拆下当前安装的脚踏板衬垫，避免损坏镀铬表面。
- 将乘客脚踏板折叠至“向上”位置。
- 松开脚踏板衬垫定位螺丝，但不要拆下。
- 保持脚踏板折叠到“向下”位置，使用适当的平刃工具小心地抬起原有衬垫外侧一角，小心不要损坏镀铬脚踏板盘。
- 必要时使用另一个工具继续围绕衬垫将原有衬垫撬离脚踏板盘。
- 如果同时更换两个衬垫，对对侧脚踏板重复操作。
安装脚踏板衬垫
- 所有应用：将两个脚踏板枢轴销对中。
- 使用肥皂水打湿橡胶接合销和新脚踏板衬垫底部的枢轴销槽。
- 将衬垫放置到位，使橡胶接合销与脚踏板盘中的孔匹配。用力将衬垫压入脚踏板，直至接合销突出到位。
- 将脚踏板折叠到向上位置，拧紧定位螺丝固定衬垫。
- 重复步骤6-9在对侧脚踏板上安装。
维修零件

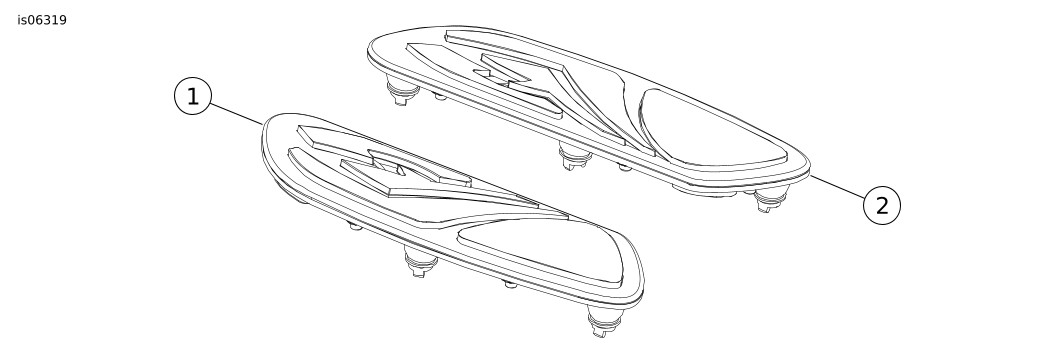

图1。 维修零件：骑手脚踏板套件（图示为Tribal）
表1。 维修零件表
套件 | 项目 | 描述（数量） | 零件编号 |
|---|---|---|---|
套件50753-10 Swept Wing骑手 脚踏板衬垫 | 1 | 骑手脚踏板衬垫（Tribal，左侧） | 不单独出售 |
2 | 骑手脚踏板衬垫（Tribal，右侧） | 不单独出售 | |
套件50760-10 Swept Wing乘客 脚踏板衬垫 | 1 | 乘客脚踏板衬垫（Tribal，左侧） | 不单独出售 |
2 | 乘客脚踏板衬垫（Tribal，右侧） | 不单独出售 |
