CRUISER可拆卸式挡风玻璃套件

J063652022-10-17

基本信息

表1。概述

套件	建议工具	技能水平⁽¹⁾
57400325、57400328、57400329、57400332、57400335、57400367、57400368、57400369	防护眼镜，扭矩扳手

(1) 按扭矩值或其他适当工具和所需技术进行紧固

套件内容

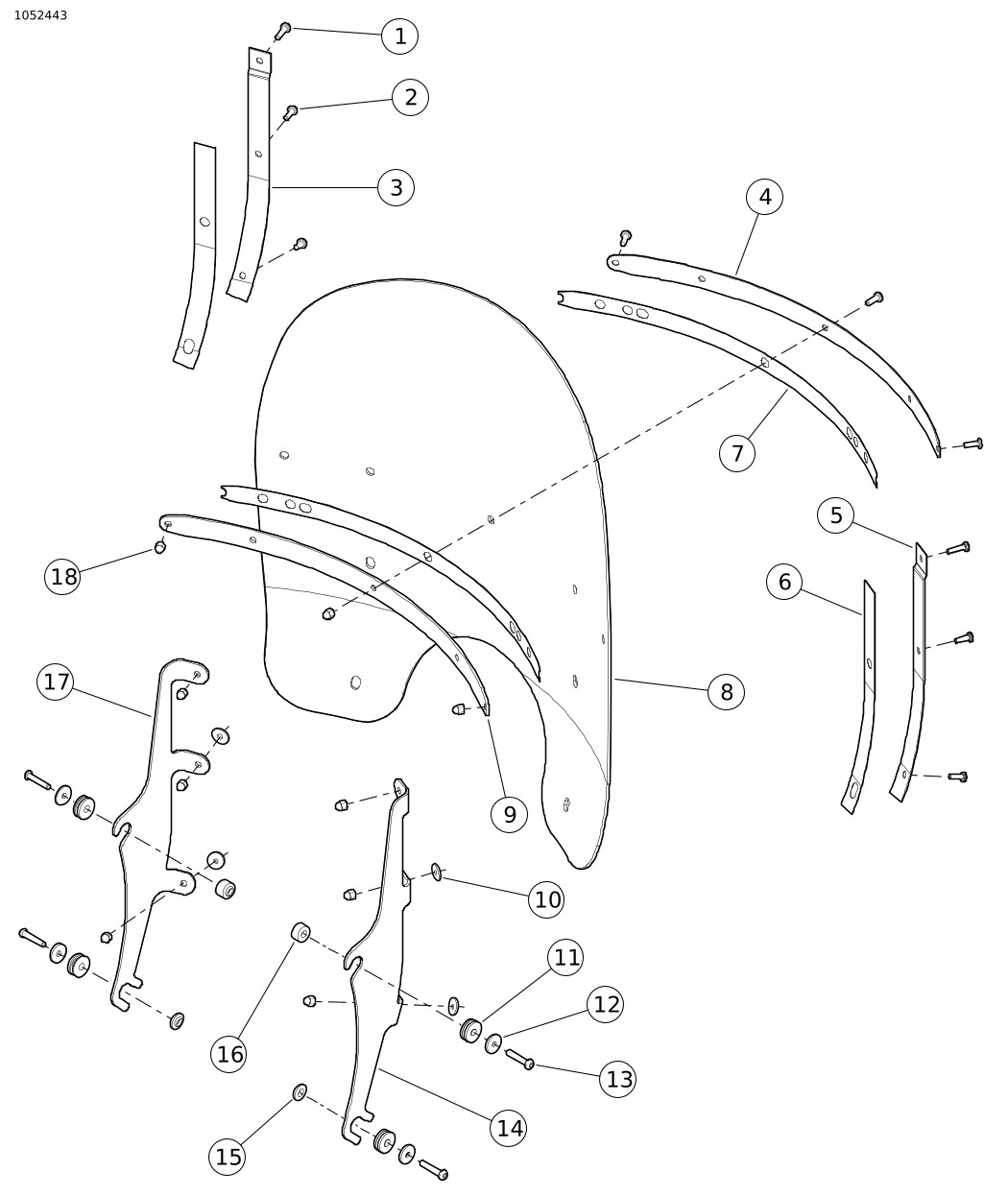

图1。套件内容：挡风玻璃套件（典型）

表2。套件内容：挡风玻璃套件

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	2	盘头螺丝	2452	套件：全部
2	7	盘头螺丝	2921A	套件：全部
3	1	左侧纵向支架	57300157	套件： 57400325, 57400335, 57400369
			58408-75A	套件： 57400328, 57400332
			57300155	套件： 57400367, 57400368
4	1	外侧水平支架	57300127	套件： 57400325, 57400335, 57400369
			57300132	套件： 57400328, 57400332
			57300152	套件： 57400367, 57400368
5	1	拉板（右侧）	57300156	套件： 57400325, 57400335, 57400369
			58406-75A	套件： 57400328, 57400332
			57300154	套件： 57400367, 57400368
6	2	挡风玻璃纵向带	58417-77	套件： 57400325, 57400328, 57400332, 57400335, 57400369
6	2	挡风玻璃纵向带	11100168	套件： 57400367, 57400368
7	2	挡风玻璃水平带	57300133	套件： 57400325, 57400328, 57400332, 57400335, 57400369
7	2	挡风玻璃水平带	11100187	套件： 57400367, 57400368
8	1	挡风玻璃	57400354	套件： 57400325, 57400332, 57400335
			57400357	套件： 57400328, 57400369
			57400353	套件： 57400367
			57400363	套件： 57400368
9	1	内侧水平支架	57300126	套件： 57400325, 57400335, 57400369
			57300131	套件： 57400328, 57400332
			57300153	套件： 57400367, 57400368
10	4	橡胶垫圈	58152-96	套件：全部
11	4	套环	12100110	套件：全部
12	4	垫圈	10300129	套件：全部
13	4	螺丝	10200588	套件： 57400325, 57400328, 57400332
		半圆头螺丝，Hex，¼-20	10200709	套件： 57400335, 57400369
		半圆头螺丝	10200610	套件： 57400367, 57400368
14	1	支架，右侧	57300123	套件： 57400325
			57300110	套件： 57400328, 57400332
			57300173	套件： 57400335, 57400369
			57300124	套件： 57400367, 57400368
15	2	隔块，挡风玻璃下部	12400149	套件： 57400335, 57400369
16	2	隔块，挡风玻璃上部	12400144	套件： 57400335, 57400369
16	4	隔块	12400143	套件： 57400367, 57400368
17	1	支架，左侧	57300122	套件： 57400325
			57300111	套件： 57400328, 57400332
			57300174	套件： 57400335, 57400369
			57300125	套件： 57400367, 57400368
18	9	盖形螺母	7651A	套件：全部

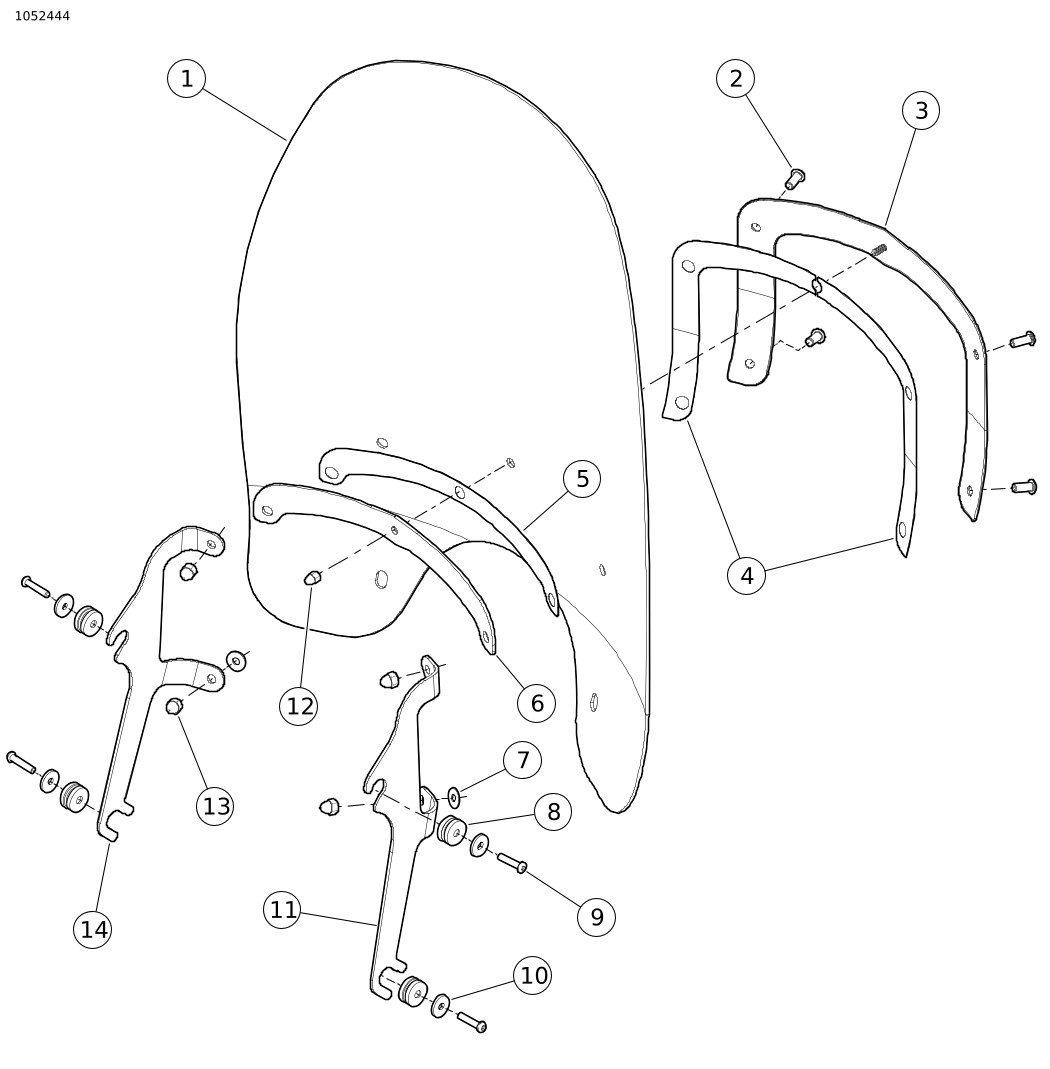

图2。套件内容：挡风玻璃套件 (57400329)

表3。套件内容：挡风玻璃套件 (57400329)

在安装或拆卸车辆物件之前，请确认套件中的所有内容物都齐全。
项目	数量	描述	零件编号	注意
1	1	挡风玻璃	57400392
2	4	半圆头螺丝	94639-99
3	1	外侧支架组件	57163-05
4	2	外侧密封垫	57150-05
5	1	内侧水平支架密封垫	57151-05
6	1	内侧水平支架	57149-05
7	2	橡胶垫圈	57964-97
8	4	套环	12100110
9	4	半圆头螺丝	10200588
10	4	垫圈	10300129
11	1	支架，右侧	57300158
12	1	盖形螺母	94004-90T
13	4	盖形螺母	94007-90T
14	1	支架，左侧	57300159

概述

注意

此说明书 可能包含一个补充视频 ，以帮助安装者明确组件的某个部件。说明书结尾处有一个链接视频。

车型

关于车型适配信息，参见零件与附件 (P&A) 零售目录或 www.harley-davidson.com 的零件与附件部分。

确定使用的是最新版的说明书。获取方法： h-d.com/isheets

请联系哈雷戴维森客户支持中心，电话：1-800-258-2464（仅美国）或1-414-343-4056。

安装要求

警告

骑手和乘客的安全取决于此套件的正确安装。如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。此套件安装不当可能造成死亡或重伤。 (00308b)

准备

注意

将车间用抹布置于前灯和燃油箱前部，防止刮伤前灯和燃油箱。确保挡风玻璃组件不碰触镀铬或油漆零件。接触之后会刮伤镀铬或油漆零件。

最上端的隔块和某些底部螺丝在拆卸螺丝时会掉落。小心操作，防止隔块撞击燃油箱或挡板损坏外饰。

拆卸

1.	拆下原厂挡风玻璃（如配备）。丢弃挡风玻璃。注意保持前轮正直以避免支架刮伤燃油箱。
2.	从车辆一侧拆下并丢弃原厂设备 (OE) 灯罩螺丝。

安装

1.	参阅下列子步骤了解新的具体套件内容： a. 套件 57400325、57400328 和 57400332: 将所有新的平垫圈（12）和衬套（11）置于螺丝（13）上。 b. 套件 57400329：将新的平垫圈（10）、衬套（8）和隔块置于螺丝（9）上。 c. 套件 57400335 和 57400369：针对顶部位置，将新的平垫圈（12）、衬套（11）和隔块（16）置于螺丝（13）上。针对底部位置，将新的平垫圈（12）、衬套（11）和隔块（15）置于螺丝（13）上。 d. 套件 57400367 和 57400368：将新的平垫圈（12）、衬套（11）和隔块（16）置于螺丝（13）上。 e. 穿过灯罩孔将螺丝 (13) 或螺丝 (9) 拧入三角轧头。拧紧。扭矩: 9–12 N·m (7–9 ft-lbs)
2.	在摩托车的另一侧重复执行步骤 3。注意拆下 OE 五金件，用套件五金件替换，一次一个孔，这样最容易安装。
3.	将两个下部挡风玻璃组件固定爪挂入下部衬套的槽中，然后推动挡风玻璃，直至上部衬套牢固安装至上部挡风玻璃固定爪中。

警告

附件安装不当或货物搭载不当会给摩托车的稳定性和操纵性带来不良影响，可能造成死亡或重伤。 (00455b)

警告

未在固定零件和移动零件之间保证充分的间隙可导致失控，可能造成死亡或重伤。 (00378a)

注意

安装完成之后检查挡风玻璃。确保安装挡风玻璃后不会阻碍前叉组件移动到最左端或最右端。如果出现限制情况，应根据需要调整挡风玻璃，直至获得正确的间隙。在装上该附件骑行之前，应由哈雷戴维森经验丰富的维修人员解决出现的问题。

注意

定期检查安装硬件。底架松动时不得骑行。安装松散会对所有其它底架及挡风玻璃本身造成过大应力，导致部件早期失效。

拆卸挡风玻璃

要拆卸挡风玻璃，抓住挡风玻璃边缘，在中间支架两侧，用力将挡风玻璃从衬套槽拉松。

保养

护理与清洁

注意

在一天中的某些时候，挡风玻璃曲率反射的太阳光会导致摩托车仪表过热。停车时应注意该问题。迎着太阳停车，在仪表上放置一些不透明的物体，或调整挡风玻璃以避免反射。

通告

在哈雷戴维森挡风玻璃上只能使用哈雷戴维森推荐的产品。不得使用腐蚀性强的化学品或挡雨装置，这样可能损坏挡风玻璃表面，如变暗或起雾。 (00231c)

切勿在烈日或高温下清洁聚碳酸酯。粉状、砂状或碱性清洁剂会损坏挡风玻璃。不得用刀片或其它锐器刮擦挡风玻璃，否则会造成永久性损坏。

注意

清洗前用干净的湿布盖住挡风玻璃约15分钟可以更容易去除粘在玻璃上干燥的小虫子。

哈雷戴维森Windshield Water Repellent Treatment（挡风玻璃防水处理剂，零件编号99841-01）批准用于哈雷戴维森挡风玻璃。
