戴纳定制座椅套件
J037412015-10-15
概述
套件编号
参见表1。
车型
关于车型配件信息，参见P&A Retail Catalog（P&A零售目录）或www.harley-davidson.com上的Parts and Accessories（零件与附件）部分（仅英文）。
套件内容
参见表1了解每种座椅套件相关的扣带零件编号。
表1。 套件编号和扣带用法
套件编号 | 扣带 | 套件编号 | 扣带 | |
|---|---|---|---|---|
51297-06 | 51705-06 | 51417-08 | 51705-06 | |
51298-06 | 51705-06 | 51420-08 | 51705-06 | |
51299-06 | 51705-06 | 51423-08 | 51705-06 | |
51301-06 | 51705-06 | 51424-08 | 51705-06 | |
51305-07 | 51705-06 | 51425-08 | 51705-06 | |
51306-07 | 51333-07 | 51439-08 | 51705-06 | |
51353-06 | 51705-06 | 51447-08 | 51705-06 | |
51359-06 | 51705-06 | 51452-08 | 51705-06 | |
51364-07 | 51705-06 | 52046-06 | 无 | |
51366-07 | 51705-06 | 52047-06 | 无 | |
51369-06 | 51705-06 | 52048-06 | 51705-06 | |
51375-06 | 无 | 52051-06 | 51705-06 | |
51381-06 | 51705-06 | 51621-09 | 51705-06 | |
51626-09 | 51705-06 |
安装要求
在您的摩托车车型上正确安装此座椅可能需要单独购买额外的零件或附件。参阅最新P&A零售目录了解您车型所需的零件或附件清单。
警告骑手和乘客的安全取决于此套件的正确安装。 如果您没有能力执行此程序或者没有正确的工具，可请哈雷戴维森经销商执行此安装。 此套件安装不当可能造成死亡或重伤。 (00308b)
警告切勿在未配备适当扣带和乘客脚蹬的摩托车上安装这些座椅套件。 如果未安装脚蹬和扣带，乘客有可能从运动中的摩托车上掉落或抓住骑手，从而导致失控以及死亡或重伤。 (00410b)
拆卸
注意
避免工具或座椅金属蝶片刮伤油漆表面。
| 1. | 遵循车主手册中的说明拆下当前安装的座椅。 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. | 对于具有单人座椅的车型：参见图1。从后部座椅安装孔（1）拆下Bar & Shield（盾牌）孔塞（11）。 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. | 对于具有双人座椅的车型：在前部座椅安装孔（3）处从座椅固定螺母（9）拆下固定垫圈（10）。从挡板下方拆下车辆上的座椅固定螺母。将Bar & Shield（盾牌）孔塞插入前部座椅安装孔。 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. | 参见图2。从套件中取出线缆扎带（3）。 a. 将固定螺母（1）置于线缆扎带（3）上，使螺母宽端紧靠线缆扎带孔眼。 b. 在挡板下方将线缆扎带向上穿过最后端座椅安装孔。 c. 向上拉动线缆扎带，将螺母在挡板下侧固定到位。 d. 使固定螺母的棱在挡板孔的槽口中就位，将固定垫圈（2）从后部滑动到位，从而将固定螺母锁定到位。拆下线缆扎带。 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 5. | 对于具有双人座椅的车型：参见图3。从挡板拆下四个泡沫方块（1）。 对于具有单人座椅的车型：参见图4。从挡板拆下两个泡沫方块（2）。 | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 6. | 使用通用除胶剂（3M™零件编号051135或等效除胶剂）清除挡板上剩余的任何粘合剂残留物。用清水冲洗，并用干净的白布擦干。 使用异丙醇清洁表面。待其完全晾干。 |
图1。 挡板孔标识与五金件位置
图2。 安装固定螺母

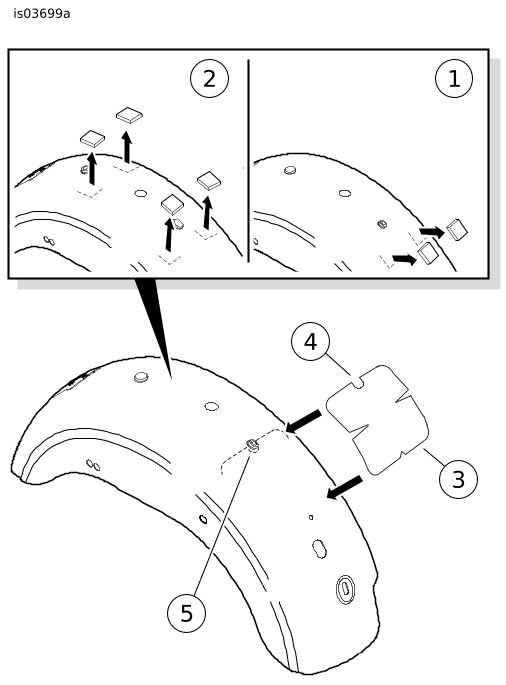

图3。 泡沫方块和保护胶带（双人座椅）

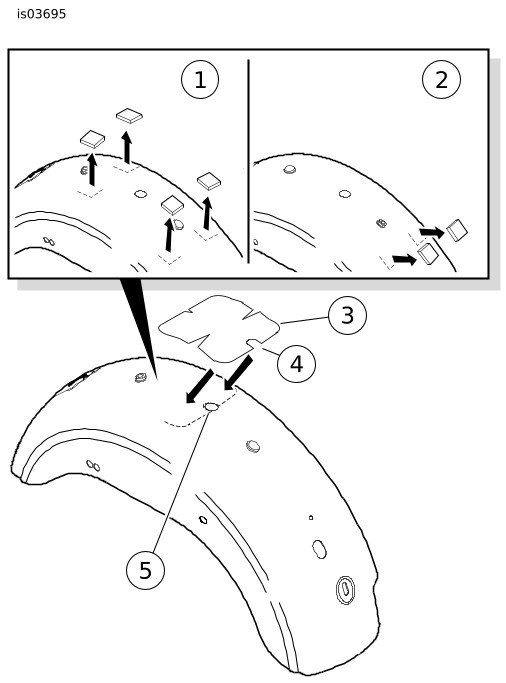

图4。 泡沫方块和保护胶带（单人座椅） |
安装
| 1. | 参见图6。从挡板下侧将螺丝（9）向上穿过扣带安装孔。用塑料固定螺母固定（10）。 对于2010年款及之后的FXDWG车型：参见图5。检查确认凸缘螺丝头部（1）远离紧靠挡板安装的线路导板（2）。 注意 新扣带（8）的一端为单安装孔，另一端为双安装孔。 | |||||
| 2. | 安装新扣带端头，使单孔位于螺丝头上方。按照图示使扣带另一端位于第一个端头上方。 对于除51381-06之外的所有套件：将螺丝的螺纹穿过外侧孔（A）。 对于套件51381-06：将螺丝穿过内侧孔（B）。 | |||||
| 3. | 将垫圈（11）和六角螺母（12）安装到螺丝上以固定扣带。拧紧至 6.8–10.2 N·m (60–90 in-lbs)。 | |||||
| 4. | 去除保护胶带（3）的背胶衬垫。按照图示仔细将圆槽口（4）定位于挡板中部孔或座椅安装孔（5）周围。用力将胶带滑动到位。 | |||||
| 5. | 参见图6。对于具有双人座椅的车型：滑动新座椅后部（1）穿过扣带（8）。将座椅放到车架骨干框架上。 对于具有单人座椅的车型：向前滑动座椅前部，直至前部柄托锁入车架上的通道。 | |||||
| 6. | 使用套件中的滚花旋钮（2）和氯丁橡胶垫圈（3）将座椅固定至挡板。 注意 环境温度应不低于16 °C（60 °F），以便将徽章正确粘贴至旋钮。 | |||||
| 7. | 去掉Bar & Shield（盾牌）徽章（4）背胶上的衬垫。转动徽章使外观最佳，将徽章粘贴到滚花旋钮上的中间凹坑。均衡按压徽章一分钟使其正确粘牢。 |

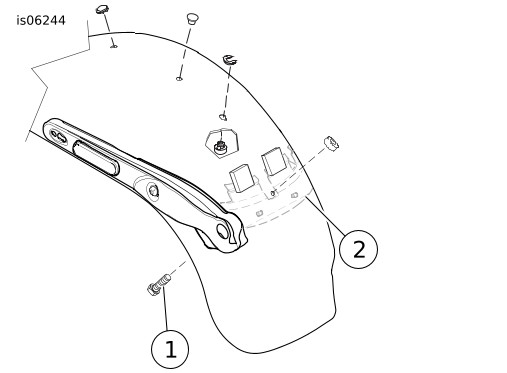

图5。 安装扣带 - FXDWG车型 |
维修零件

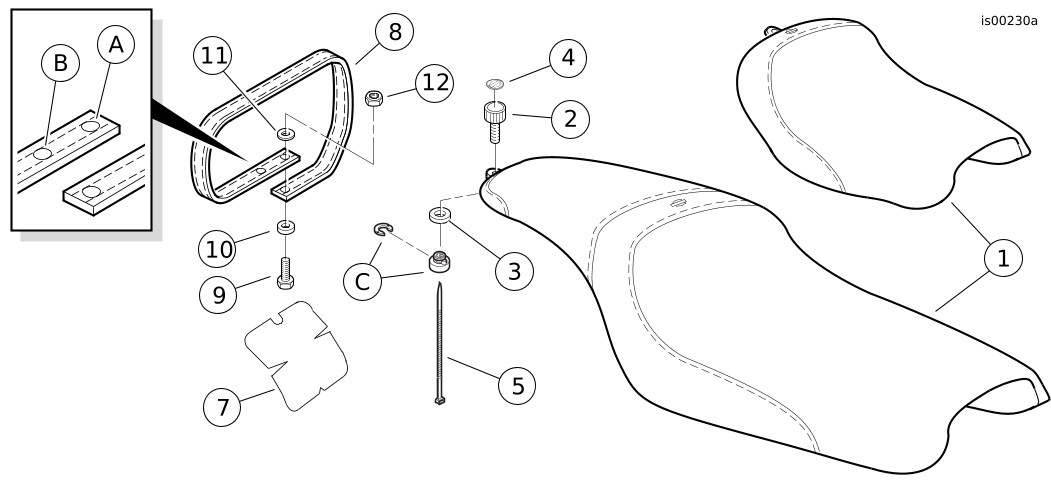

图6。 维修零件：戴纳定制座椅套件
表2。 维修零件表
套件 | 项目 | 描述（数量） | 零件编号 |
|---|---|---|---|
所有座椅套件 通用项目： | 1 | 座椅 | 不单独出售 |
2 | 滚花旋钮，1/4-20 | 3649 | |
3 | 氯丁橡胶垫圈 | 6205 | |
4 | Bar & Shield（盾牌）徽章 | 14628-96 | |
5 | 线缆扎带（辅助安装） | 10039 | |
6 | 皮革保护油 | 不单独出售 | |
7 | 保护胶带 | 59546-02 | |
双人座椅套件 附加内容 | 8 | 扣带 | 参见表1 |
9 | 带垫圈六角头螺丝，1/4-20 x 3/4英寸 | 3574 | |
10 | 塑料固定螺母 | 7891 | |
11 | 平垫圈 | 6036 | |
12 | 六角螺母，1/4-20 | 7792 | |
文字中引用，但套件中不包括的项目： | |||
A | 扣带最外侧孔 | ||
B | 扣带最内侧孔 | ||
C | 固定螺母和垫圈 | ||
