XL SOLO CUSTOM SITZ-SÄTZE
J063522015-11-02
ALLGEMEINES
Satz-Nummer
52000269
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur auf Englisch) zu finden.
Inhalt des Satzes
Siehe Abbildung 3 und Tabelle 1.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00308b)
HINWEIS
Wenn ein Einzelsitz ohne Soziussitz eingebaut wird, müssen die Soziusfußrasten bzw. Trittleisten und der Soziushalteriemen entfernt werden.
EINBAU
| 1. | Den Sitz gemäß den Anweisungen in der Bedienungsanleitung ausbauen. | |||||||||||||||||
| 2. | Für Modelle mit Einzelsitz, die das vordere Loch verwenden: Mit Schritt 2b fortfahren. Für Modelle mit Einzelsitz, die das mittlere Loch verwenden: Mit Schritt 3 fortfahren. Für Modelle mit Doppelsitzbank: Die Arretiermutter und die Unterlegscheibe müssen vom hinteren Befestigungsloch in das mittlere Loch im Schutzblech versetzt werden, da dort die hintere Sitzhalterung befestigt ist. Für diesen Schritt einen geeigneten Kabelbinder verwenden: a. Siehe Abbildung 1. Die Arretiermutter aus dem hinteren Loch im Schutzblech (3) und die Kunststoffkappe (2) aus dem mittleren Loch (4) ausbauen. b. Plastikkappe in das hintere Schutzblechloch einbauen. c. Siehe Abbildung 2. Die Arretiermutter so auf den Kabelbinder stecken, dass die breitere Seite der Mutter auf der Öse des Kabelbinders aufsitzt. Den Kabelbinder von unterhalb des Schutzblechs durch das mittlere Loch im Schutzblech hindurch stecken. Den Kabelbinder nach oben ziehen, um die Mutter fest an die Unterseite des Schutzblechs heranzuziehen. d. Die Nase der Arretiermutter in die entsprechende Aussparung im Schutzblechloch gleiten lassen und die Arretierscheibe von hinten her aufschieben. Diese Arretierscheibe sichert die Arretiermutter. | |||||||||||||||||
| 3. | Den Solositz mit der Befestigungshalterung nach hinten am Rahmen aufsetzen. Den Sitz nach vorne schieben und die Zunge am Sitz in den Schlitz an der Kraftstofftankbasis einrasten. | |||||||||||||||||
| 4. | Den Sitz nach vorne drücken, sodass die Unterseite des Sitzschalenbereichs nach unten gedrückt werden kann, um das Schlüsselloch an der Unterseite des Sitzes mit dem Haltebolzen am Rahmen zu vergrößern. | |||||||||||||||||
| 5. | Siehe Abbildung 3. Den Sitz mit dem Rändelknopf (3) und der Nylon-Unterlegscheibe (4) aus diesem Satz am Schutzblech befestigen. Die Unterlegscheibe an den Knopf anbringen und den Knopf an der Schutzblech-Sitzmutter befestigen. | |||||||||||||||||
| 6. | Die Schutzfolie vom Bar & Shield-Emblem (2) entfernen. Das Emblem in die Aussparung auf der Knopfoberseite einsetzen. | |||||||||||||||||
| 7. | Siehe Werkstatthandbuch. Den Sitz einbauen. Nach dem Einbau den Sitz nach oben ziehen, um sicherzustellen, dass er fest sitzt. |

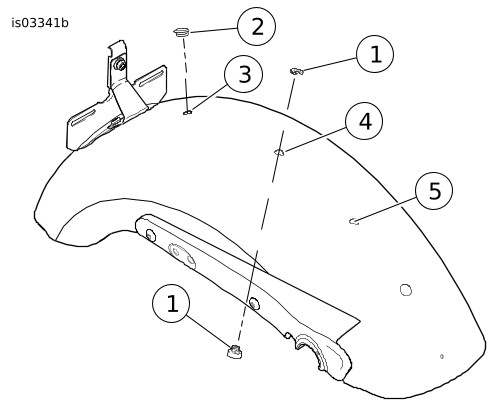

Abbildung 1. Position von Arretiermutter und Plastikkappe
Abbildung 2. Einbau der Arretiermutter |
ERSATZTEILE

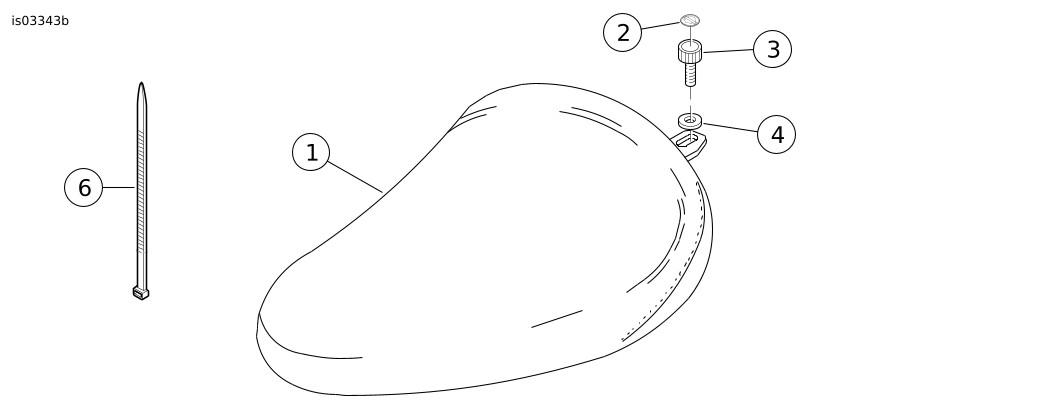

Abbildung 3. Ersatzteile für XL Custom Solositz-Sätze
Tabelle 1. Ersatzteile
Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Sitz | Nicht einzeln erhältlich |
2 | Emblem, Bar & Shield | 14628-96 |
3 | Rändelknopf, 1/4-20 Zoll | 51948-07 |
4 | Unterlegscheibe, Nylon | 6441 |
5 | Lederpflege (nicht abgebildet) | Nicht einzeln erhältlich |
6 | Kabelbinder | 10039 |
