ABNEHMBARE BEFESTIGUNGSSTELLEN-AUSRÜSTUNG
J047602008-11-20
ALLGEMEINES
Satz-Nummern
54030-09, 54249-09
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts und Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Zusätzliche Teile oder Zubehörteile müssen eventuell je nach Motorradmodell separat hinzugekauft und eingebaut werden, damit dieser Satz korrekt montiert werden kann. Im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur Englisch) ist eine Liste der erforderlichen Teile oder Zubehörteile für das jeweilige Motorradmodell zu finden.
Benötigte Werkzeuge und Materialien
Zum korrekten Einbau dieses Satzes ist Loctite® 262 (rot) Threadlocker and Sealant (99759-99) erforderlich.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00308b)
Inhalt des Satzes
Siehe Abbildung 2 und Tabelle 1.
EINBAU
| 1. | Siehe Abbildung 2 und Tabelle 1. Zwei oder drei Tropfen Loctite® 262 (rot) auf die TORX®-Schrauben (4) auftragen. Die Befestigungsplatten (1 und 2) mit den Unterlegscheiben (3) und TORX-Schrauben (4) an der Schutzblechabdeckung und der Schutzblechschiene (A) anbringen und auf ein Drehmoment von 23 N·m (17 ft-lbs) anziehen. | |||||
| 2. | Siehe Abbildung 1. Die Befestigungsstelle muss mit der Fase (1) in Richtung Platte und der flachen Seite nach außen an der Befestigungsplatte (2) angebracht werden. |

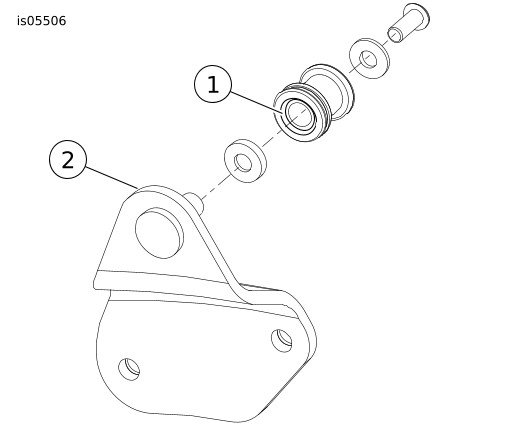

Abbildung 1. Einbau der Befestigungsstelle | ||||
| 3. | Siehe Abbildung 2 und Tabelle 1. Die Befestigungsstellen (7) mit den Unterlegscheiben (5 und 8) und Schraube (6) an den Befestigungsplatten (1 und 2) befestigen. Auf ein Drehmoment von 14,2 N·m (10,5 ft-lbs) anziehen. |
ERSATZTEILE

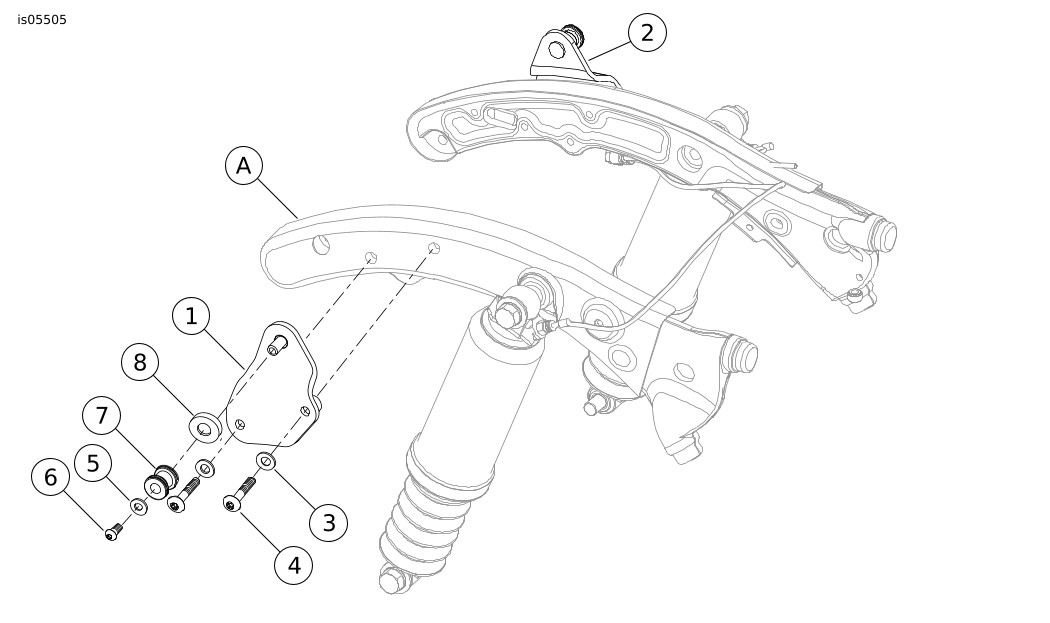

Abbildung 2. Ersatzteile: Abnehmbare Befestigungsstellen-Ausrüstung
Tabelle 1. Ersatzteile
Angabe | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Befestigungsplatte, verchromt, rechte Seite | 54042-09 |
Befestigungsplatte, glänzend schwarz, rechte Seite | 54274-09 | |
2 | Befestigungsplatte, verchromt, linke Seite | 54040-09 |
Befestigungsplatte, glänzend schwarz, linke Seite | 54275-09 | |
3 | Unterlegscheibe, Typ A (4) | 6330 |
4 | TORX®-Halbrundkopfschraube, 5/16-18 (4) | 4783 |
5 | Unterlegscheibe, Typ A (2) | 6339 |
6 | Halbrundkopfschraube,1/4-20 x 3/4 in (2) | 4349 |
7 | Befestigungsstelle (2) | 53684-96A |
8 | Unterlegscheibe (2) | 94067-90T |
Im Text erwähnte, jedoch nicht im Satz enthaltene
Teile: | ||
A | Rahmenschienen und Abdeckung | |
