SIGNATURE LED-BLINKEREINSATZ

941000132024-05-21

ALLGEMEINE INFORMATIONEN

Tabelle 1. Allgemeine Informationen

Sätze	Empfohlene Werkzeuge	Fähigkeitsniveau⁽¹⁾
67801147, 67801148, 67801149, 67801150, 67801184, 67801186	Schutzbrille, Senkkopf-Schraubendreher

(1) Nur einfache Werkzeuge und Techniken erforderlich

INHALT DES SATZES

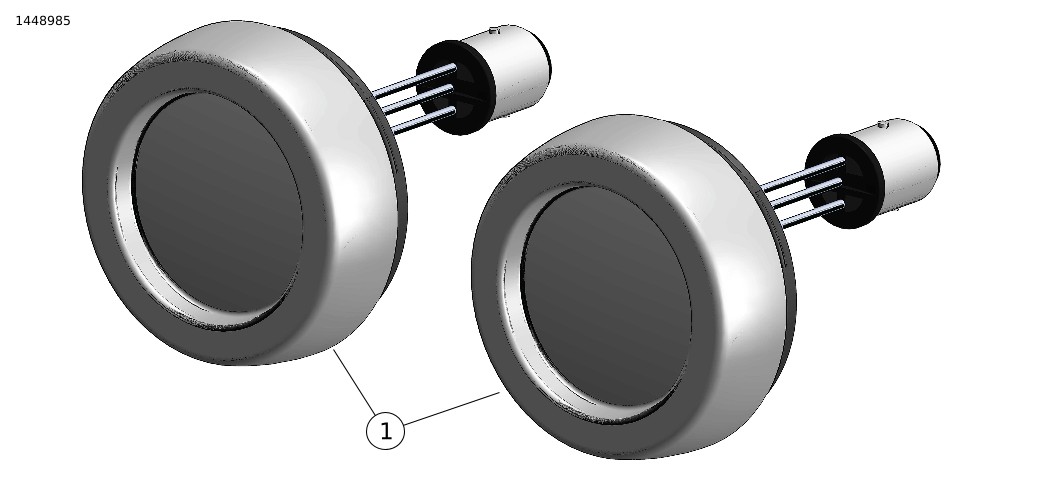

Abbildung 1. Inhalt des Satzes: Signature LED-Blinkereinsatz-Komponenten (Kit 67801148 abgebildet)

Tabelle 2. Inhalt des Satzes: Signature LED-Blinkereinsatz-Komponenten

	Teil	Menge	Beschreibung	Teile-Nr.	Anmerkungen
	1	2	LED-Blinkerbaugruppe	Nicht einzeln erhältlich	Vorne: 67801147, 67801148, 67801184, 67801186
	1	2	LED-Blinkerbaugruppe	Nicht einzeln erhältlich	Hinten: 67801149, 67801150

HINWEIS

Vor dem Installieren oder Entfernen von Fahrzeugteilen überprüfen, ob alle Komponenten im Bausatz vorhanden sind.

ALLGEMEINES

Modelle

Modell-Einstellungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.

Achten Sie darauf, immer die neueste Version der Einbauanleitung zu verwenden. Diese finden Sie unter: www.harley-davidson.com/isheets

Wenden Sie sich an das Harley-Davidson Customer Support Center unter 1-800-258-2464 (nur USA) oder 1-414-343-4056.

Einbauanforderungen

WARNUNG

Die Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00308b)

AUSBAU

1.	Abbildung 2Originalausstattung (Original) -Streuscheibe (1) entfernen.
2.	Die Glühlampe (2) entfernen.

1	Streuscheibe
2	Glühlampe
3	Zigarrenförmiges Gehäuse

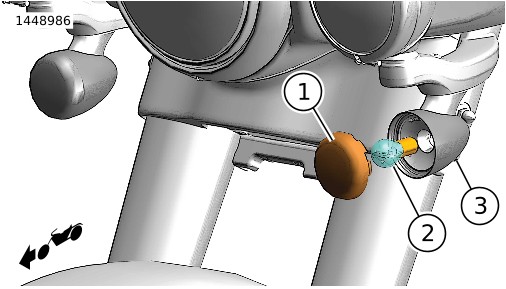

Abbildung 2. Ausbau der Original-Linse und Lampe (vorne abgebildet, hinten ähnlich)

EINBAU

1.	Abbildung 4 Steckverbinderende der LED-Baugruppe (1) an zigarrenförmigem Gehäuse (2) anbringen.
2.	Abbildung 3 LED-Baugruppe so ausrichten, dass sich Scharnier (1) in 12-Uhr-Position und Ablaufloch (2) in 6-Uhr-Position befinden.
3.	Abbildung 4 Scharnier oben in die Nut im zigarrenförmigen Gehäuse (2) einsetzen und Unterseite der LED-Baugruppe (1) in zigarrenförmiges Gehäuse schwenken.
4.	Einrasten lassen. Zum vollständigen Einrasten sollten zwei Einrastgeräusche zu hören sein. HINWEIS Eine Klemme kann aufgrund der erforderlichen Kraft beim richtigen Einsetzen der LED-Baugruppe hilfreich sein. Beim Verwenden einer Klemme die Oberflächen vor Kratzern und Beschädigungen schützen.
5.	Auf der anderen Seite wiederholen.

HINWEIS

Nach dem Einbau neuer Blinkereinsätze die ordnungsgemäße Funktion überprüfen. Wenn die Blinker schnell zu blinken scheinen, muss das BCM die neue Einstellung der LED-Einsätze „lernen“. Um das BCM in diesen „Lern“-Modus zu versetzen, die Warnblinker 30 Sekunden lang blinken lassen. Dann die Warnblinker ausschalten und erneut die Blinkgeschwindigkeit der Blinker überprüfen.

1	Scharnier, 12-Uhr-Position (breite Öffnung)
2	Ablaufloch, 6-Uhr-Position (schmale Öffnung)

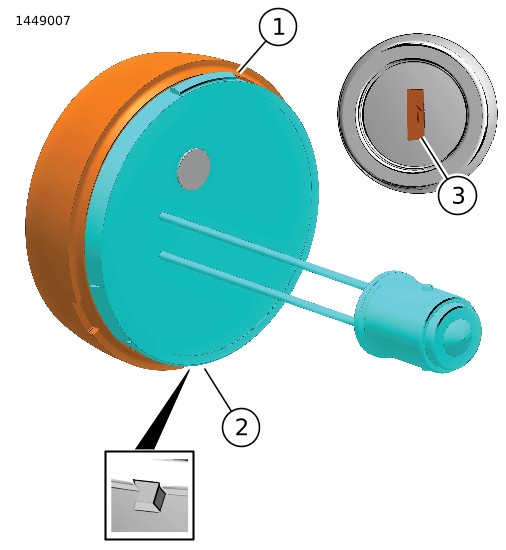

Abbildung 3. Scharnier/Lage des Schlitzes

1	LED-Baugruppe
2	Zigarrenförmiges Gehäuse

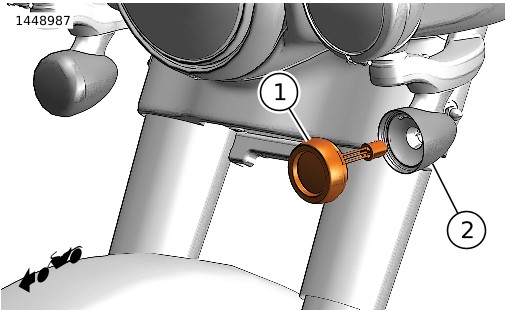

Abbildung 4. Einbau der LED-Baugruppe (vorne abgebildet, hinten ähnlich)

FERTIGSTELLEN

Die Funktion aller Lampen prüfen.
