FEDERSITZ-BEFESTIGUNGSTEILESATZ
J047002008-04-07
ALLGEMEINES
Satz-Nummer
51902-09
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch) zu finden.
Zusätzlich benötigte Teile
Ein Federsitz ist zum separaten Kauf erhältlich. Siehe P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) von www.harley-davidson.com (nur Englisch).
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00308b)
HINWEIS
Diese Einbauanleitung nimmt Bezug auf Informationen aus dem Werkstatthandbuch. Für diesen Einbau ist ein Werkstatthandbuch für das jeweilige Motorradmodell erforderlich; dieses ist bei einem Harley-Davidson-Händler erhältlich.
Inhalt des Satzes
Siehe Abbildung 5 und Tabelle 1.
AUSBAU
Den Original-Sitz gemäß den Anweisungen im entsprechenden Werkstatthandbuch ausbauen.
EINBAU
Sitz einbauen

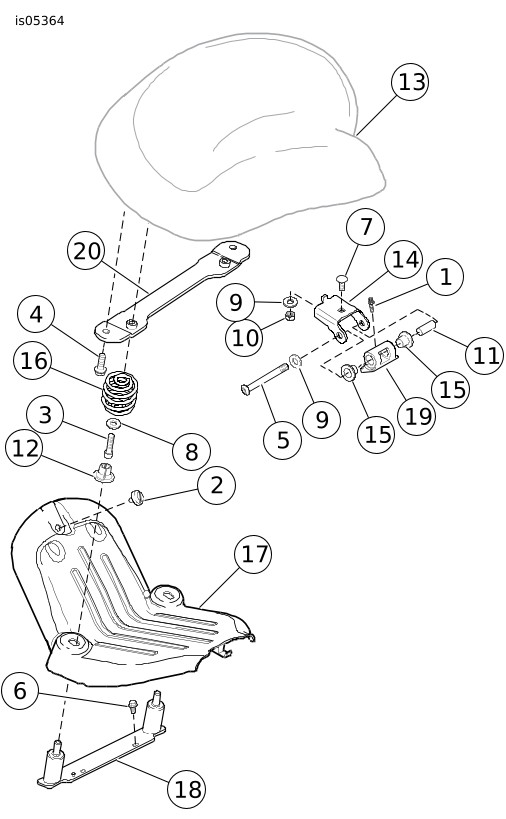

| 1. | Siehe Abbildung 5. Die Gelenkbuchse (11) auf einer Werkbank in die Rahmenbefestigungs-Gelenkhalterung (19) einsetzen. Die zwei Buchsen (15) in den Enden des Rahmenbefestigungsgelenks einbauen. | |||||||

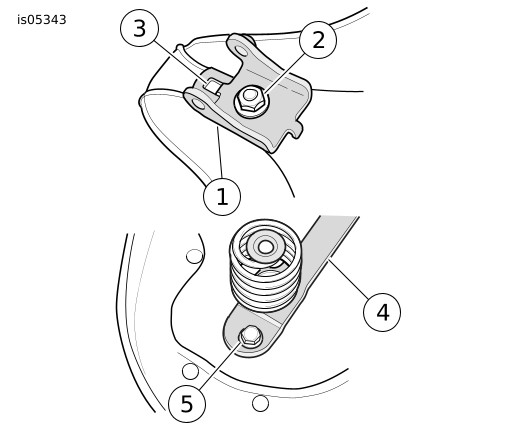

| 2. | Die Rahmenbefestigungs-Gelenkhalterung (19) mit den Schrauben (1) in den Befestigungslöchern ( Abbildung 1 , Teil 3) am Rahmen befestigen. Auf ein Drehmoment von 10–12 N·m (90–110 in-lbs) anziehen | |||||||

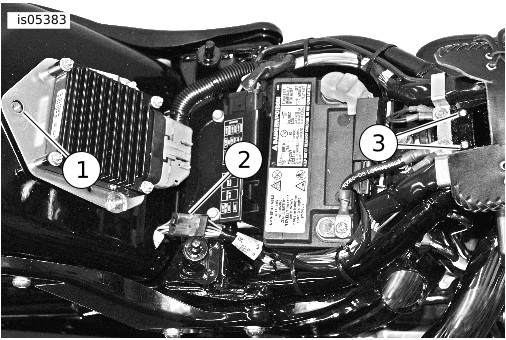

| 3. | Den hinteren Schlussleuchten-Steckverbinder ( Abbildung 1 , Teil 2) vom T-Bolzen abnehmen. Die Steckverbinderhälften trennen. | |||||||
| 4. | Alle T-Bolzen mit einem Seitenschneider oder ähnlichen Werkzeug von der Sicherungsblockhalterung entfernen. | |||||||
| 5. | Die Federsitzstütze (20) mit zwei Schrauben (4) an der Sitzunterseite befestigen. Von Hand anziehen. | |||||||
| 6. | Das Sitzscharnier (14) mit Schraube (7), Unterlegscheibe (9) und Sicherungsmutter (10) an der Sitzunterseite befestigen. Auf ein Drehmoment von 27–34 N·m (20–25 ft-lbs) anziehen. | |||||||
| 7. | Auf einer Werkbank die Federn (16) mit Schrauben (3) und Unterlegscheiben (8) an der Federsitzstützhalterung (20) befestigen. Auf ein Drehmoment von 19–22 N·m (14–16 ft-lbs) anziehen. Die Federbuchsen (12) einbauen. | |||||||
| 8. | Die Federsockel-Sitzhalterung (18) mit Schrauben (6) an der Sicherungsblockhalterung befestigen. Auf ein Drehmoment von 11–14 N·m (96–120 in-lbs) anziehen. | |||||||
| 9. | Die beiden Hälften des hinteren Schlussleuchten-Steckverbinders zusammenfügen und den Steckverbinder am T-Bolzen befestigen. | |||||||
| 10. | Die Rahmenverkleidung (17) mit der Schraube (2) im Befestigungsloch ( Abbildung 1 , Teil 1) am Rahmen befestigen. Sicherstellen, dass die vordere Zunge unter der Rahmenbefestigungs-Gelenkhalterung eingreift. | |||||||
| 11. | Das Sitzscharnier (14) auf die Gelenkzapfen-Befestigungshalterung ausrichten. | |||||||
| 12. | Die Schraube (5) und Unterlegscheibe (9) von der rechten Fahrzeugseite aus in das Sitzscharnier einsetzen. Auf ein Drehmoment von 19–21,7 N·m (14–16 ft-lbs) anziehen. | |||||||
| WARNUNG Den Sitz nach dem Einbau nach oben ziehen, um sicherzustellen, dass er in der korrekten Position eingerastet ist. Ein loser Sitz kann sich während der Fahrt verschieben, zum Verlust der Kontrolle über das Fahrzeug und zu schweren oder tödlichen Verletzungen führen. (00070b) | ||||||||

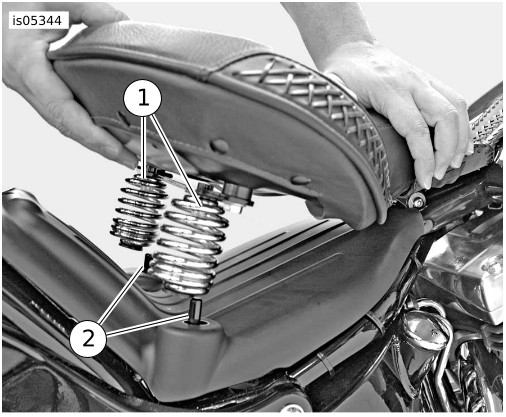

| 13. | Siehe Abbildung 2. Die Buchsen der Sitzfedern (1) auf die Befestigungsstifte des Sitzes (2) ausrichten. Die Hinterseite des Sitzes fest nach unten drücken, damit die Sitzfederbefestigungsstifte einrasten. |
Abbildung 1. Einbau des Federsitzes |
| 1 | Sitzfeder (2) |
| 2 | Sitzfederbefestigungsstifte (2) |
Abbildung 2. Sitzfeder und Befestigungsstifte
Einstellen der Sitzposition
HINWEIS
Die Sitzposition kann, zur Verbesserung des Fahrkomforts, nach vorne oder nach hinten verstellt werden.
| 1. | Den Sitz ausbauen. | |
| 2. | Siehe Abbildung 3. Die Mutter (2) vom Sitzscharnier (1) entfernen. | |
| 3. | Die Schrauben (5) von der Sitzfederstützhalterung (4) entfernen. HINWEIS Siehe Abbildung 4. Das Sitzscharnier und die Sitzfederstützhalterung müssen in derselben Stellung (vordere oder hintere Konfiguration) eingebaut werden, damit der Sitz richtig auf das Fahrzeug passt. | |

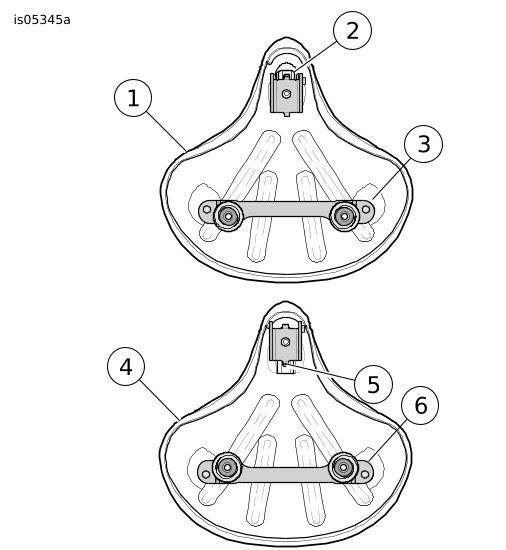

| 4. | Siehe Abbildung 4. Sitz in die vordere Sitzposition stellen:Sitz in die hintere Sitzposition stellen: a. Scharnier mit der vorderen Zunge (2) im Schlitz einbauen. b. Die Sitzfederstützhalterung mit den Federn in Richtung Hinterseite des Sitzes (3) einbauen. c. Scharnier mit der hinteren Zunge (5) im Schlitz einbauen. d. Die Sitzfederstützhalterung mit den Federn in Richtung Vorderseite des Sitzes (6) einbauen. | |
| 5. | Siehe Abbildung 3. Die Mutter (2) auf dem Sitzscharnier (1) einbauen und auf ein Drehmoment von 27,1–33,9 N·m (20–25 ft-lbs) anziehen. | |
| 6. | Die Schrauben (5) der Sitzfederstützhalterung (4) einbauen. Auf ein Drehmoment von 20,3–27,1 N·m (15–20 ft-lbs) anziehen. | |
| 7. | Den Sitz gemäß den Schritten im Abschnitt „Sitz einbauen“ einbauen. |
| 1 | Sitzscharnier |
| 2 | Mutter |
| 3 | Einstellschlitz |
| 4 | Sitzfederstützhalterung |
| 5 | Schraube (2) |
Abbildung 3. Sitzeinstellung
| 1 | Vordere Sitzkonfiguration |
| 2 | Sitzscharnier, vordere Zunge im Schlitz |
| 3 | Sitzfederstützhalterung, Federn in Richtung Hinterseite des Sitzes |
| 4 | Hintere Sitzkonfiguration |
| 5 | Sitzscharnier, hintere Zunge im Schlitz |
| 6 | Sitzfederstützhalterung, Federn in Richtung Vorderseite des Sitzes |
Abbildung 4. Sitzkonfigurationen
ERSATZTEILE
Abbildung 5. Ersatzteile: Federsitzsatz
Tabelle 1. Ersatzteile
Angabe | Beschreibung (Menge) | Teilenummer |
|---|---|---|
1 | Schraube (2) | 3061 |
2 | Schraube | 3075 |
3 | Schraube (2) | 3275 |
4 | Schraube (2) | 3487 |
5 | Schraube | 3584 |
6 | Schraube (2) | 3588 |
7 | Schraube | 5418 |
8 | Unterlegscheibe (2) | 6116 |
9 | Unterlegscheibe (2) | 6400HB |
10 | Sicherungsmutter | 7667 |
11 | Gelenkbuchse | 9725 |
12 | Buchse, Feder (2) | 11250 |
13 | Sitzbaugruppe, Solositz | Einzeln gekauft |
14 | Scharnier, Sitz | 51482-08 |
15 | Buchse (2) | 52253-08 |
16 | Feder, Sitz (2) | 52254-08 |
17 | Verkleidung, Rahmen | 52257-08 |
18 | Halterung, Federsockelsitz | 52258-08 |
19 | Halterung, Rahmenbefestigungsgelenk | 52264-08 |
20 | Halterung, Federsitzstütze | 52330-08 |
