DYNA CUSTOM-SITZSATZ
J037412015-10-15
ALLGEMEINES
Satz-Nummern
Siehe Tabelle 1.
Modelle
Modell-Passungsinformationen sind im P&A-Einzelhandelskatalog oder im Abschnitt „Parts and Accessories“ (Teile und Zubehör) der Website www.harley-davidson.com (nur auf Englisch) zu finden.
Inhalt des Satzes
Siehe Abbildung 6 und Tabelle 2.
Siehe Tabelle 1 für Halteriemen-Teilenummer des jeweiligen Sitzsatzes.
Tabelle 1. Satznummern und zugehörige Halteriemen
Satz-Nummer | Halteriemen | Satz-Nummer | Halteriemen | |
|---|---|---|---|---|
51297-06 | 51705-06 | 51417-08 | 51705-06 | |
51298-06 | 51705-06 | 51420-08 | 51705-06 | |
51299-06 | 51705-06 | 51423-08 | 51705-06 | |
51301-06 | 51705-06 | 51424-08 | 51705-06 | |
51305-07 | 51705-06 | 51425-08 | 51705-06 | |
51306-07 | 51333-07 | 51439-08 | 51705-06 | |
51353-06 | 51705-06 | 51447-08 | 51705-06 | |
51359-06 | 51705-06 | 51452-08 | 51705-06 | |
51364-07 | 51705-06 | 52046-06 | Keine | |
51366-07 | 51705-06 | 52047-06 | Keine | |
51369-06 | 51705-06 | 52048-06 | 51705-06 | |
51375-06 | Keine | 52051-06 | 51705-06 | |
51381-06 | 51705-06 | 51621-09 | 51705-06 | |
51626-09 | 51705-06 |
Einbauanforderungen
Zusätzliche Teile bzw. Zubehör müssen eventuell je nach Motorradmodell separat hinzugekauft werden, damit der Sitz korrekt montiert werden kann. Im neuesten P&A-Einzelhandelskatalog ist eine Liste der erforderlichen Teile oder Zubehörteile für Ihr Modell zu finden.
WARNUNGDie Sicherheit von Fahrer und Sozius hängt vom korrekten Einbau dieses Satzes ab. Falls es nicht möglich ist, dieses Verfahren selbst durchzuführen, bzw. nicht die richtigen Werkzeuge vorhanden sind, muss der Einbau von einem Harley-Davidson Händler durchgeführt werden. Unsachgemäßer Einbau dieses Satzes kann zu schweren oder tödlichen Verletzungen führen. (00308b)
WARNUNGDiese Sitzsätze dürfen nicht an Motorrädern ohne Halteriemen und Sozius-Fußrasten angebaut werden. Ohne Fußrasten und Halteriemen könnte der Sozius während der Fahrt vom Motorrad fallen oder sich am Fahrer festklammern, wodurch dieser die Kontrolle über das Motorrad verlieren kann, was zu schweren oder tödlichen Verletzungen führen kann. (00410b)
AUSBAU
HINWEIS
Darauf achten, dass keine lackierten Flächen mit Werkzeugen oder metallenen Sitzzungen zerkratzt werden.
| 1. | Den gegenwärtig eingebauten Sitz gemäß den Anweisungen in der Bedienungsanleitung ausbauen. | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. | Für Modelle mit Einzelsitz: Siehe Abbildung 1. Den Bar & Shield-Lochverschluss (11) aus dem hinteren Sitzbefestigungsloch (1) entfernen. | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 3. | Für Modelle mit Doppelsitzbank: Am vorderen Sitzbefestigungsloch (3) die Arretierscheibe (10) von der Sitzarretiermutter (9) nehmen. Die Sitzarretiermutter über die Unterseite des Schutzblechs aus dem Fahrzeug ausbauen. Den Bar & Shield-Lochverschluss in das vordere Sitzbefestigungsloch einsetzen. | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 4. | Siehe Abbildung 2. Den Kabelbinder (3) aus dem Satz nehmen. a. Die Arretiermutter (1) so auf den Kabelbinder (3) stecken, dass die breitere Seite der Mutter auf der Öse des Kabelbinders aufsitzt. b. Den Kabelbinder von unterhalb des Schutzblechs durch das hinterste Sitzbefestigungsloch hindurch stecken. c. Den Kabelbinder nach oben ziehen, um die Mutter fest an die Unterseite des Schutzblechs heranzuziehen. d. Die Nase an der Arretiermutter in die entsprechende Aussparung im Schutzblechloch gleiten lassen und die Arretierscheibe (2) von der Rückseite her aufschieben, um die Arretiermutter zu befestigen. Kabelbinder entfernen. | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 5. | Für Modelle mit Doppelsitzbank: Siehe Abbildung 3. Die vier viereckigen Schaumstoffteile (1) vom Schutzblech nehmen. Für Modelle mit Einzelsitz: Siehe Abbildung 4. Die zwei viereckigen Schaumstoffteile (2) vom Schutzblech nehmen. | |||||||||||||||||||||||||||||||||||||||||||||||||||
| 6. | Alle auf dem Schutzblech verbliebenen Klebstoffreste mit einem Allzweck-Klebstoffentferner (3M™ Teile-Nr. 051135 oder gleichwertig) entfernen. Mit klarem Wasser abspülen und gründlich mit weißem sauberen Lappen trockenreiben. Die Oberflächen mit Isopropylalkohol reinigen. Vollständig trocknen lassen. |
Abbildung 1. Schutzblechlochidentifizierung und Einbauorte der Befestigungsteile
Abbildung 2. Einbau der Arretiermutter

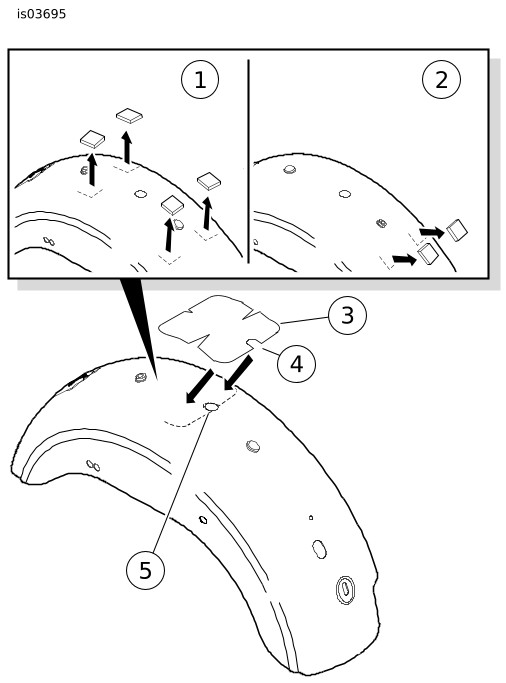

Abbildung 3. Viereckige Schaumstoffteile und Schutzklebeband (Doppelsitzbank)

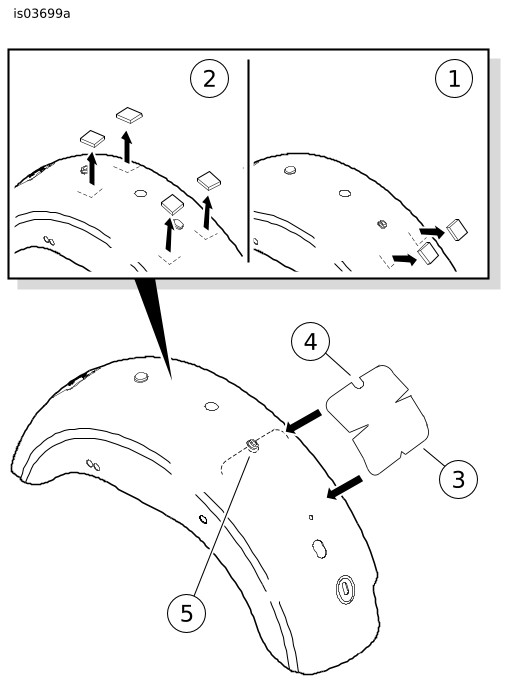

Abbildung 4. Viereckige Schaumstoffteile und Schutzklebeband (Einzelsitz) |
EINBAU
| 1. | Siehe Abbildung 6. Die Schraube (9) über die Schutzblechunterseite durch das Befestigungsloch des Halteriemens führen. Mit der Kunststoffarretiermutter (10) befestigen. Für FXDWG-Modelle ab 2010: Siehe Abbildung 5. Prüfen, ob der Kopf der Flanschschraube (1) die Kabelführung (2) am Schutzblech nicht berührt. HINWEIS Eines der Enden des neuen Halteriemens (8) hat ein einzelnes Befestigungsloch, das andere Ende hat zwei Befestigungslöcher. | |||||
| 2. | Das Ende des neuen Halteriemens mit einem Loch über dem Schraubengewinde anbringen. Das andere Ende des Riemens wie abgebildet über das erste Ende setzen. Für alle Sätze AUSSER 51381-06: Die Schraubengewinde durch das äußere Loch (A) führen. Für Satz 51381-06: Die Schraubengewinde durch das innere Loch (B) führen. | |||||
| 3. | Die Unterlegscheibe (11) und die Sechskantmutter (12) auf die Schraube aufsetzen, um den Halteriemen zu befestigen. Auf folgendes Drehmoment anziehen: 6,8–10,2 N·m (60–90 in-lbs). | |||||
| 4. | Die Schutzfolie vom Schutzklebeband (3) abziehen. Die abgerundete Aussparung (4) wie abgebildet behutsam um das mittlere Schutzblechloch oder Sitzbefestigungsloch (5) platzieren. Das Klebband fest glätten. | |||||
| 5. | Siehe Abbildung 6. Für Modelle mit Doppelsitzbank: Die Rückseite des neuen Sitzes (1) durch den Halteriemen (8) schieben. Den Sitz auf den Rahmenrücken stützen. Für Modelle mit Einzelsitzen: Den Sitz nach vorne schieben, bis die vordere Zunge in den Kanal im Rahmen einrastet. | |||||
| 6. | Den Sitz mit dem Rändelknopf (2) und der Neopren-Unterlegscheibe (3) aus diesem Satz am Schutzblech befestigen. HINWEIS Um eine gute Haftwirkung des Emblems an dem Knopf zu gewährleisten, muss die Umgebungstemperatur mindestens 16 °C (60 °F) betragen. | |||||
| 7. | Die Schutzfolie von der Klebstoffseite des Bar & Shield-Emblems (4) abziehen. Das Emblem nach Augenmaß drehen und in den Einlass in der Mitte des Rändelknopfes einsetzen. Eine Minute lang gleichmäßigen Druck auf das Emblem ausüben, um eine optimale Haftwirkung zu erzielen. |
Abbildung 5. Einbau des Halteriemens – FXDWG-Modelle |
ERSATZTEILE
Abbildung 6. Ersatzteile: Dyna Custom-Sitzsatz
Tabelle 2. Ersatzteiletabelle
Satz | Teil | Beschreibung (Menge) | Teilenummer |
|---|---|---|---|
Herkömmliche Teile für ALLE Sitzsätze | 1 | Sitz | Nicht einzeln erhältlich |
2 | Rändelknopf, 1/4-20 | 3649 | |
3 | Unterlegscheibe, Neopren | 6205 | |
4 | Emblem, Bar & Shield | 14628-96 | |
5 | Kabelbinder (Einbauhilfe) | 10039 | |
6 | Lederpflegemittel | Nicht einzeln erhältlich | |
7 | Schutzklebeband | 59546-02 | |
Doppelsitzbank-Sätze Sonstige Bestandteile | 8 | Halteriemen | Siehe Tabelle 1 |
9 | Sechskantschraube, 1/4-20 x 3/4 in, mit Unterlegscheibe | 3574 | |
10 | Arretiermutter, Kunststoff | 7891 | |
11 | Flache Unterlegscheibe | 6036 | |
12 | Sechskantmutter, 1/4-20 | 7792 | |
Im Text erwähnte, jedoch nicht im Text selbst enthaltene Teile: | |||
A | Äußerstes Loch, Halteriemen | ||
B | Innerstes Loch, Halteriemen | ||
C | Arretiermutter und Unterlegscheibe | ||
