KITT TAL-WINDSKRIN LI TISTA’ TINQALA’ BIR-RILAXX VELOĊI
J051762021-04-27
ĠENERALI
IN-NUMRU TAL-KITT
57400021, 57400022
Mudelli
Għal informazzjoni dwar l-installazzjoni tal-mudell, ara l-Katalgu tal-Bejgħ P&A jew is-sezzjoni tal-Parts u Aċċessorji fuq www.harley-davidson.com (Ingliż biss).
TWISSIJA
Is-sigurtà tas-sewwieq u l-passiġġieri jiddependu fuq l-installazzjoni korretta ta' dan il-kit. Jekk il-proċedura mhijiex fi ħdan l-kapaċitajiet tiegħek jew m’għandekx l-għodda korretta, ħalli aġent tal-Harley-Davidson iwettaq l-installazzjoni hu. Operazzjoni mhux xierqa ta’ dan il-kit tista’ twassal għal mewt jew korriment serju. (00308b)
Kontenut tal-Kit
Ara Figura 3 u Tabella 1 .
INSTALLAZZJONI
Installa l-Windskrin - Il-Mudelli Kollha
1. Ara Figura 1 . Neħħi s-subassemblaġġ tal-windskrin mill-imballaġġ u qiegħdu wiċċu ’l isfel fuq wiċċ nadif u artab bil-brekits tal-immuntar iħarsu ’l fuq.
2. Ara Figura 3 u Tabella 1 . Neħħi l-kittijiet kemm tal-klamp kif ukoll tal-kitt tal-ħardwer mill-imballaġġ, u ssepara partijiet simili fil-preparazzjoni għall-assemblaġġ.
3. Ara Figura 2 . Arma l-assemblaġġi tal-klamp u l-istacks tal-ħardwer.
TWISSIJA
In-naħa fejn hemm il-kappi tal-woxers Belleville (kon) jridu jħarsu lejn xulxin u jagħlqu il-brackets tal-immuntar tal-windshield bejniethom f’kull punt ta’ mmuntar. Nuqqas milli torjenta l-woxers b'mod korrett jistgħu jnaqqas l-abilità tal-windshield milli tinqala’ waqt ħabta, li jista’ jirriżulta f’mewt jew korriment serju. (00422b)
4. Klamp wieħed kull darba, bil-klamp wiċċu ’l fuq u n-naħa ta’ ġewwa tal-bracket tal-windskrin (2), issikka biżżejjed x-shoulder bolts (1) biss biex iżommu l-orjentazzjoni tal-klamp mal-windskrin waqt l-immuntar tal-windskrin mal-mutur. Il-boltijiet se jiġu ssikkati sew aktar tard.
NOTA
Żżomm ir-rota ta’ quddiem dritta biex ma tħallix il-brekits jigirfu t-tank tal-karburant.
5. Żgura li l-erba’ klamps huma fil-pożizzjoni miftuħa, imbagħad ġib il-windshield (bil-klamp tal-ġenb mhux qed iħares lejk) lejn ’il quddiem tal-mutur.
NOTA
Il-windshield tal-polikarbonat huwa kemmxejn flessibbli u jista’ jintlewa biex iferrex il-klamps lil hinn mill-fanali ta’ quddiem biex jiffaċilita l-istallazzjoni fuq il-mutur. Oqgħod attent li ma tigrifx il-housing tal-fanal ta’ quddiem bil-klamps waqt li tippożizzjona l-windshield fis-slajders tal-furketta.

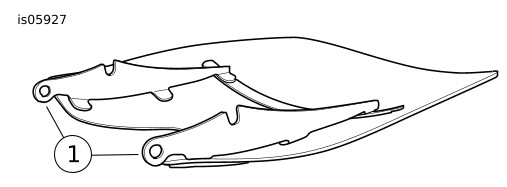

1Brackets tal-immuntar tal-windskrin
Figura 1. Brekits tal-Immuntar tal-Windshield
1Bolt tal-ispalla
2Brackets tal-immuntar tal-windskrin
3Spazjatur tal-cup washer
4Washers Belleville (naħat bil-cup iħarsu lejn xulxin)
Figura 2. Klamps tal-Immuntar tal-Windshield
6. Irkeb il-fender ta’ quddiem. Iċċentra l-windskrin madwar il-fanal ta’ quddiem u poġġi f’posthom il-klampi fuq is-slajders tal-furketta.
7. Billi tibda mill-qliegħ (fuq kull naħa) u bil-boltijiet tal-ispalla ftit aktar issikkati minn suba’, agħlaq kull clamp, u oqgħod attent li l-klamps jallinjaw waħedhom mas-slajders tal-furketta u ma’ xulxin.
AVVIŻ
Taqbiżx it-torque rakkomandat meta tinstalla l-viti ta' muntaġġ. Ħsara lill-windshield tista’ tirriżulta. (00385a)
8. Bil-klamps tal-windshield issa kklampati mas-slajders tal-furketta, żgura li l-parti tal-ispalla tal-boltijiet tal-ispalla huma mqiegħda f’kull post tal-brekit tal-windshield. Issikka.
Momentum: 6,7 N·m (60 in-lbs)
9. Dawwar il-manubriji kompletament lejn il-waqfiet tax-xellug u tal-lemin tal-furketta biex tikkonferma li l-kejbils tal-aċċelleratur jiċċaqalqu liberament.
Tneħħija tal-Windskrin - Il-Mudelli Kollha
  1. Biex tneħħi l-windskrin, iftaħ l-erba’ klampi fi kwalunkwe sekwenza. Ħu ħsieb li ma tigrifx il-housing tal-fanal ta’ quddiem jew it-tank tal-karburant kif innotat waqt l-installazzjoni.
  2. Meta taħżen il-windshield, qiegħdu f’post fejn il-klamps tal-windshield ikollhom l-aktar protezzjoni. Żomm ’il bogħod minn postijiet fejn il-windskrin jista’ jkollha impatt, titwaqqa’ jew tingiref. Tqiegħed xejn fuq l-assemblaġġ.
  3. Qabel l-installazzjoni mill-ġdid wara kull perjodu ta' ħażna, spezzjona l-klamps u l-ħardwer għall-issikkar ta' qabel it-tagħbija u l-indafa. Kull klamp għandu jkollu par gaskets tal-lastku fis-saddle tal-klamp li jakkoppjaw mal-islajder tal-furketta, u għandhom jippermettu l-klamp sabiex jinfetaħ u jingħalaq mingħajr xkiel.
Kura u Tindif
AVVIŻ
Il-windshields/windskrins tal-polikarbonat jeħtieġu attenzjoni xierqa u kura sabiex jinżammu fi stat tajjeb. Nuqqas milli tieħu ħsieb il-polikarbonat jista’ jirriżulta fi ħsara tal-windshield/windskrin. (00483e)
  • Tużax benżen, thinner taż-żebgħa, gażolina jew xi tip ieħor ta’ prodott tat-tindif qawwi fuq il-windskrin. Jekk tagħmel hekk se sseħħ ħsara fuq il-wiċċ.
  • Tnaddafx il-polikarbonat f’xemx taħraq jew temperatura għolja.
  • Prodotti tat-tindif tat-trab, abrażivi jew tal-alkalina jistgħu jagħmlu ħsara lill-windskrin.
  • Ir-riflessi tad-dawl tax-xemx fuq in-naħa ta’ ġewwa tal-kurvatura tal-windskin jistgħu, f’ċertu ħinijiet tal-ġurnata, jikkawżaw akkumulazzjoni ta’ sħana estrema fuq l-istrumenti tal-mutur. Oqgħod attent meta tipparkja. Ipparkja tħares lejn ix-xemx, poġġi oġġett opak fuq l-istrumenti, jew aġġusta l-windskrin biex tevita r-riflessi.
  • Tużax benżen, thinner taż-żebgħa, gażolina jew xi aġenti oħra tat-tindif fuq il-bushings tal-lastku. Jekk tagħmel hekk se ssir ħsara fuq l-uċuħ tal-bushing.
NOTA
Jekk tgħatti l-windshields b'ċarruta nadifa imxarrab għal madwar 15-il minuta qabel il-ħasil dan jagħmilha aktar faċli biex tneħħija dud niexef.
PARTS TAS-SERVICE
Figura 3. Parts tas-Service: Kitt tal-Windskrin li Tista’ Tinqala’ bir-Rilaxx Veloċi
Tabella 1. Tabella tal-Parts tas-Service
Item
Deskrizzjoni (Kwantità)
In-Numru tal-Part
1
Kitt tas-servizz tal-windskrin għall-kitt standard, trasparenti 57400021 (jinkludi l-oġġetti 2-5)
58750-05
Kitt tas-servizz tal-windskrin għall-kitt baxx, b’opaċità tad-duħħan 57400022 (jinkludi l-oġġetti 2-5)
57201-05
2
  • Windshield
Mhux Mibjugħ Separatament
3
  • Tejp, orizzontali (2
58052-78
4
  • Tejp, vertikali (2)
59804-05
5
  • Washer, tal-gomma, iswed (6)
58152-96
6
Bracket, immuntar tal-windskrin, lemin, iswed
58399-09
7
Brekit, immuntar tal-windskrin xellug, iswed
58398-09
8
Vit, ras ta’ buttuna, TORX, lock patch, 12-24 x 5/8 pulzieri (7)
2921A
9
Skorfina acorn, 12-24 (krom) (9)
7651A
10
Assemblaġġ tal-klamp (4) (jinkludi tnejn mill-oġġett 11)
57400464
11
Gasket, (8) (tnejn kull klamp)
58791-04
12
Kitt tal-ħardwer, immuntar tal-windskrin (4) (jinkludi l-oġġetti 13 sa 15)
58790-04
13
  • Kamin tal-ispalla, ras buttuna
Mhux Mibjugħ Separatament
14
  • Spacer, cup washer
Mhux Mibjugħ Separatament
15
  • Washer Belleville (2)
Mhux Mibjugħ Separatament
16
Ċinga, orizzontali, ta’ barra, sewda
58069-09
17
Ċinga, orizzontali, ta’ ġewwa, sewda
58068-09
18
Ċinga, vertikali, lemin, iswed
58616-09
19
Ċinga, vertikali, xellug, iswed
58388-09
20
Vit, ras ta’ buttuna, TORX ® , lock patch, 12-24 x 13/16 pulzieri (2)
2452
Oġġetti msemmija fit-test, imma mhux inklużi fil-kitt:
A
Dehra mill-ġenb ta' klamps assemblati mal-brekit.
NOTA: Id-dehra tal-komponenti attwali tista’ tvarja mill-illustrazzjoni.
