TAIL BAG TAL-BAGALJI ONYX PREMIUM
941000482019-08-22
INFORMAZZJONI ĠENERALI
Tabella 1. Informazzjoni Ġenerali
Kits
Għodod suġġeriti
Livell ta' Ħila fis-Sengħa(1)
Ħin
93300106
Nuċċalijiet ta' Sigurtà
1 siegħa
(1) Huma meħtieġa biss għodda u teknika sempliċi
KONTENUT TAL-KIT

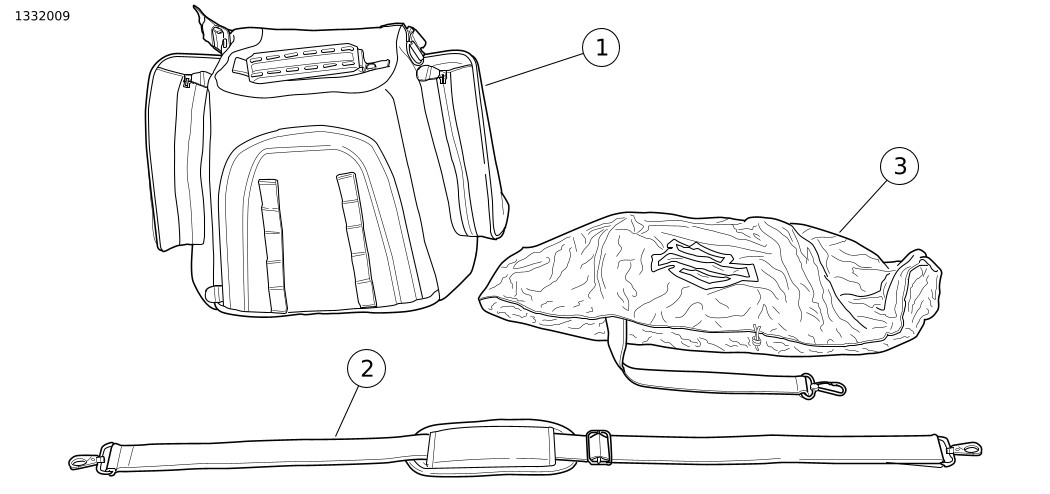

Figura 1. Kontenut tal-Kit: Komponenti Premium tat-Tail Bag tal-Bagalji
Tabella 2. Kontenut tal-Kit: Komponenti Premium tat-Tail Bag tal-Bagalji
Item
Kwantità
Deskrizzjoni
Nru. tal-Part
NOTI:
1
1
Basket, Tail (jinkludi l-oġġetti 2, 3 u 4)
93300106
2
1
Ċineg tal-ispallejn
93300133
3
1
Cover tax-Xita, Tail
93100065
4
4
Ċinga ta’ rbit ’l isfel (Mhix murija)
93500025
NOTA
Ivverifika li l-kontenuti kollha huma preżenti fil-kitt qabel tinstalla jew tneħħi l-oġġetti mill-vettura.
ĠENERALI
Mudelli
Għall-informazzjoni dwar l-installazzjoni tal-mudell, ara l-katalgu tal-Bejgħ P&A jew is-sezzjoni tal-Parts u l-Aċċessorji ta’ www.harley-davidson.com (Ingliż biss) .
Ivverifika li qed tintuża l-verżjoni l-aktar kurrenti tal-karta tal-istruzzjonijiet. Huwa disponibbli fi: www.harley-davidson.com/isheets
Ikkontattja Ċentru għall-Appoġġ tal-Klijenti tal-Harley-Davidson fuq 1-800-258-2464 (L-Istati Uniti biss) jew 1-414-343-4056.
Ħtiġiet tal-Installazzjoni
TWISSIJA
Is-sigurtà tas-sewwieq u l-passiġġieri jiddependu fuq l-installazzjoni korretta ta' dan il-kit. Jekk il-proċedura mhijiex fi ħdan l-kapaċitajiet tiegħek jew m’għandekx l-għodda korretta, ħalli aġent tal-Harley-Davidson iwettaq l-installazzjoni hu. Operazzjoni mhux xierqa ta’ dan il-kit tista’ twassal għal mewt jew korriment serju. (00308b)
Ix-xiri u l-installazzjonijiet separati ta’ parts jew aċċessorji addizzjonali jistgħu jkunu meħtieġa għall-installazzjoni xierqa ta’ dan il-kit. Ara l-katalgu tal-Bejgħ P&A jew is-sezzjoni tal-Parts u l-Aċċessorji ta’ www.harley-davidson.com (Ingliż biss) għal lista ta’ parts jew aċċessorji meħtieġa.
INSTALLA
Il-Harley Davidson ma tistax tittestja u tagħmel rakkomandazzjonijiet speċifiċi dwar kull aċċessorju jew kombinazzjoni ta ' aċċessorji mibjugħa, is-sewwieq għandu jerfa’ r-responsabbiltà għall-operazzjoni bla periklu tal-mutur meta jinstalla l-aċċessorji jew iġorr xi piż addizzjonali. Uża l-linji gwida li ġejjin meta tgħammar il-mutur jew ġġorr xi passiġġieri jew merkanzija.
TWISSIJA
Ara t-taqsima AĊĊESSORJI U MERKANZIJA fit-taqsim IS-SIGURTÀ L-EWWEL fil-manwal tas-sid tiegħek. Twettiq ħażin tat-tagħbija tal-kargu jew tal-installazzjoni tal-komponenti jista’ jikkawża ħsara fil-komponent u jaffettwa ħażin l-istabbiltà, it-tqandil u l-prestazzjoni, li jista’ jirriżulta f’mewt jew korriment serju. (00021c)
  • Il-basket GĦANDU jkun installat b'dan li ġej:
    1. Figura 6 Orbot tajjeb erba’ ċineg b’bokkli b’rilaxx mgħaġġel mal-ixkaffa tal-bagalji, mas-sissy bar jew ma’ struttura oħra tal-vettura.
  • Meta jiġi installat fuq l-xkaffa tal-bagalji, taqbiżx il-limitu tat-tagħbija tal-ixkaffa tal-bagalji.
  • Taqbiżx 11.3 Kg (25 libbra) jekk installat fuq is-sedil tal-passiġġieri.
  • Ivverifika li ċ-ċineg kollha huma marbutin sew biex tipprevjeni l-kuntatt taċ-ċinga mar-rota ta’ fuq wara waqt l-operazzjoni tal-mutur.
  • Ivverifika li l-basket, iċ-ċineg tal-immuntar, il-kopertura tax-xita u komponenti oħra tas-sistema tal-bagalji ma jgħattux jew jostakolaw il-viżibilità tar-rifletturi u tad-dwal.
  • Perjodikament iċċekkja t-tagħbija.
  • Ara l-manwal tas-sid għal pressjoni rakkomandata tan-nefħa tat-tajer.
TWISSIJA
Taqbiżx il-Klassifikazzjoni tal-Piż Gross tal-Vettura (GVWR) jew il-Klassifikazzjoni tal-Piż Gross tal-Fus (GAWR) tal-mutur. Jekk taqbeż dawn il-klassifikazzjonijiet tal-piż jista’ jwassal għal ħsara fil-komponent u jaffettwa ħażin l-istabbiltà, it-tqandil u l-prestazzjoni, li jista’ jirriżulta f’mewt jew korriment serju. (00016f)
  • GVWR huwa l-piż totali tal-mutur, aċċessorji, sewwieq, passiġġier u merkanzija li jistgħu jinġarru bla periklu.
  • Il-GAWTR huwa l-piż massimu li jista’ jinġarr b’mod sigur fuq fus wieħed.
  • Il-GVWR u l-GAWR huma murija fuq il-pjanċa tal-informazzjoni, li tinsab fuq id-downtube tal-frame.
Ċinga tal-Ispallejn Premium

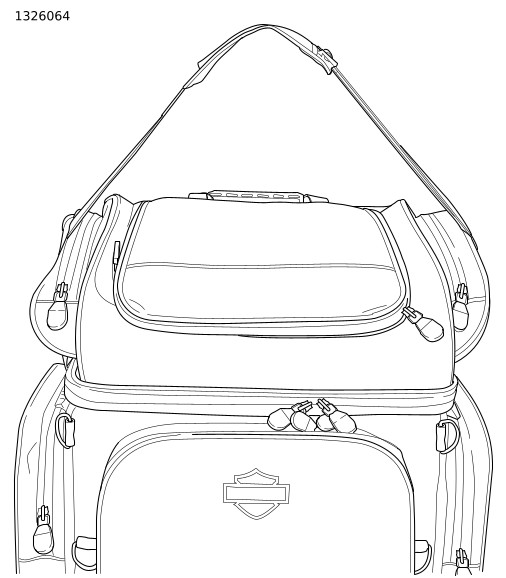

1. Figura 2 Ehmeż it-truf taċ-ċinga mad-D-rings fuq kull naħa tal-basket.
NOTA
Erfa’ ċ-ċinga tal-ispallejn ġewwa l-basket qabel ma tħaddem il-mutur.
Figura 2. Ċinga tal-Ispallejn (Tipika)
Bokkli ta’ Rilaxx Veloċi

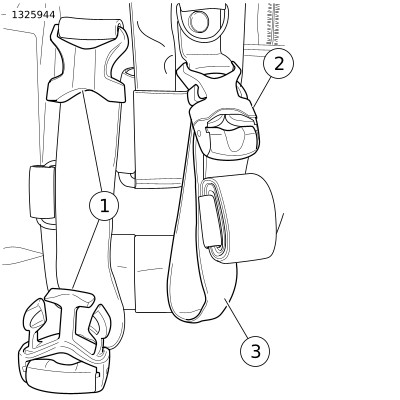

1. Ara Figura 3 . Skonnettja l-bokkli tar-rilaxx veloċi u l-ganċijiet bil-molol.
1Rilaxx veloċi (skonnettjat)
2Rilaxx veloċi (konness)
3Ċinga
Figura 3. Bokkla ta’ Rilaxx Veloċi
2. Assigura b’mod adattat ċ-ċineg skont l-istruttura tal-vettura
3. Qabbad il-bokkli ta’ rilaxx veloċi
4. Iġbed iċ-ċineg b’mod issikkat biex tiżgura l-basket mal-vettura.

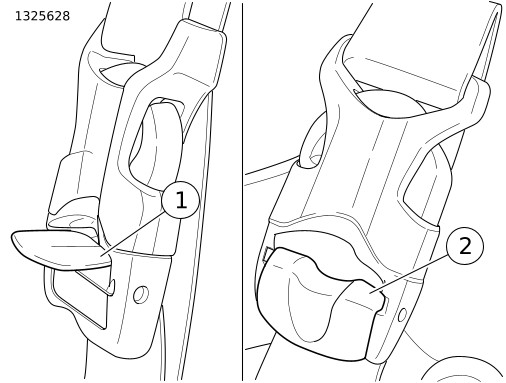

5. Ara Figura 4 . Agħlaq il-ganċ bil-molla biex tassigura l-issikkar taċ-ċinga.
1Iftaħ
2Magħluqa
Figura 4. Iftaħ/ Agħlaq il-Bokkla bil-Molla
6. Iċċekkja li l-basket huwa marbut sew mal-mutur.

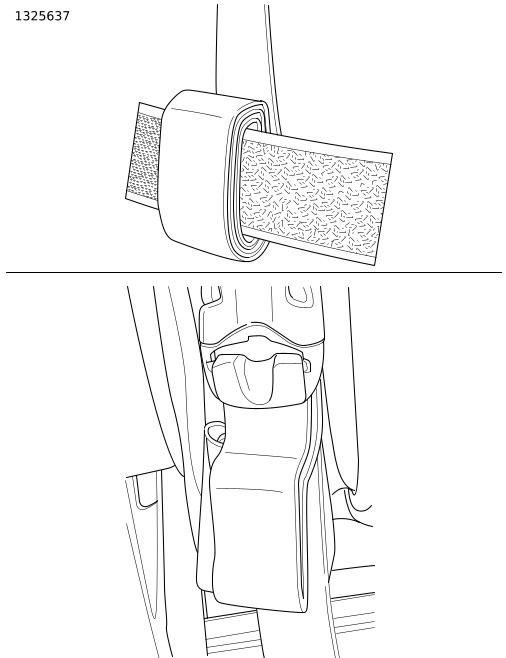

7. Ara Figura 5 . Irrombla u assigura kull materjal taċ-ċinga żejjed billi tuża t-tabs tal-ganċijiet u l-ħoloq biex tipprevjeni milli ċ-ċineg jagħmlu kuntatt mar-rota ta’ wara, jew tigref jew tolqot uċuħ miżbugħa.
Figura 5. Materjal Żejjed taċ-Ċinga
Tail Bag (valiġġja ta’ wara)
NOTA
Huwa meħtieġ is-sedil ta’ wara biex timmonta l-borża
1. Figura 6 Ippożizzjona l-basket fuq is-sedil ta’ wara
2. Taqsima Bokkli ta’ Rilaxx Veloċi Ehmeż l-erba’ ċineg bil-bokkli b’molol ta’ rilaxx veloċi.

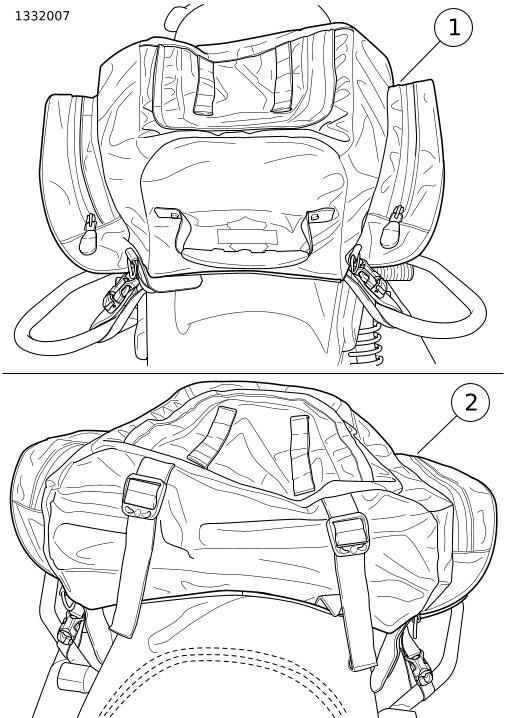

1Immuntar tal-bagalji (wara)
2Immuntar tal-bagalji (quddiem)
Figura 6. Tail Bag (valiġġja ta’ wara)
Cover tax-Xita

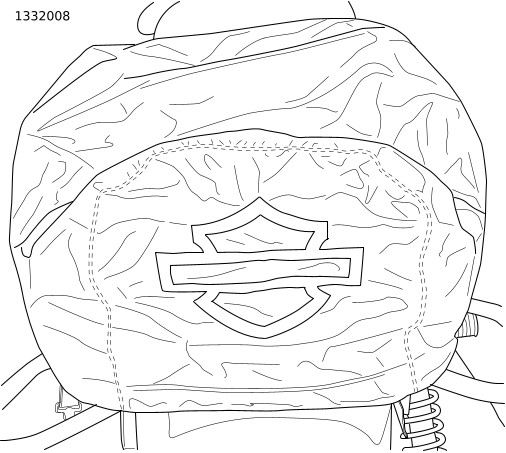

1. Figura 7 Iġbed il-cover tax-xita fuq il-borża bl-emblema tal-Bar & Shield iħarsu lejn in-naħa ta’ quddiem tal-borża.
2. Iġbed il-kurdun li jinġibed (draw string) fil-qiegħ tal-cover biex tissikka u tagħlaq tajjeb bil-barrel lock.
Figura 7. Cover tax-Xita
KURA U MANUTENZJONI
1. Uża ċaruta mingħajr lent biex timsaħ xi trab jew ħmieġ.
2. Naddaf sewwa l-wiċċ ta’ barra b'ilma sħun u deterġent ħafif.
3. Ħalli lill-materjal jinxef b'mod naturali u kompletament qabel l-użu jew il-ħażna.
4. Tużax mezzi artifiċjali biex tnixxef il-materjal malajr.
5. Fih materjal wieħed jew iktar milli ġejjin:
a. Polyester
b. Polypropylene
c. Polyvinyl Chloride
