ลำโพง ชุดหูฟังไร้สายสำหรับใช้กับระบบเสียง HARLEY DAVIDSON ผลิตโดย ROCKFORD FOSGATE
941003072022-01-19
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
76001137 | แว่นตานิรภัย, ไขควง |
1 ประแจโช้ค
|
(1) ใช้เพียงเครื่องมือและเทคนิคง่ายๆ เท่านั้น
เนื้อหาเกี่ยวกับชุดอุปกรณ์

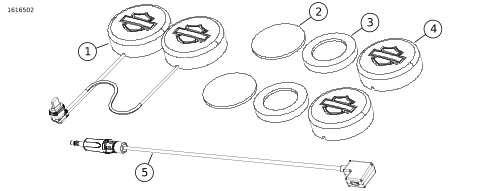

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: การตั้งค่าลำโพงแบบชุดหูฟังไร้สาย
ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: การตั้งค่าลำโพงแบบชุดหูฟังไร้สาย
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | ลําโพงแบบชุดหูฟัง | ไม่มีจำหน่ายแยก | |
| 2 | 2 | แผ่นดิสก์เวลโคร | ไม่มีจำหน่ายแยก | |
| 3 | 2 | สเปเซอร์โฟม | ไม่มีจำหน่ายแยก | |
| 4 | 2 | ฝาครอบสเปเซอร์โฟม | 76001284 | |
| 5 | 1 | สายไฟอะแดปเตอร์ | 69203134 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่
ชิ้นส่วนและอุปกรณ์เสริม (P&A)
แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ
www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00308b)
ลําโพงนี้เหมาะสําหรับชุดหูฟังไร้สาย Bluetooth รุ่น 20S, 30K และ 50S สายไฟอะแดปเตอร์จะเชื่อมต่อกับอุปกรณ์อื่น ๆ ด้วยขั้วต่อ 3.5 มม.
เตรียมพร้อม
| 1. | หากติดตั้ง ให้ถอดชุดหูฟัง Bluetooth® ไร้สายออกจากหมวกกันน็อค |
ถอด

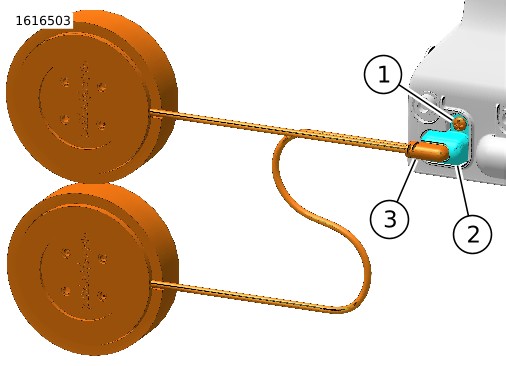

| 1. | รูปภาพ 2 ถอดสกรู (1) | |
| 2. | ถอดแคลมป์ (2) และขั้วต่อลําโพง (3) ออกมาทั้งชุด | |
| 3. | ถอดแคลมป์ (2) ออกจากขั้วต่อลําโพง (3) |
| 1 | สกรู |
| 2 | สายรัด |
| 3 | หัวต่อลำโพง |
รูปภาพ 2 การถอดประกอบ
ติดตั้ง
| 1. | รูปภาพ 2 ติดตั้งแคลมป์ (2) กับ ขั้วต่อลำโพง (3) ชุดหูฟังไร้สายสำหรับใช้กับระบบเสียง Harley Davidson Audio ที่ผลิตโดย Rockford Fosgate | |

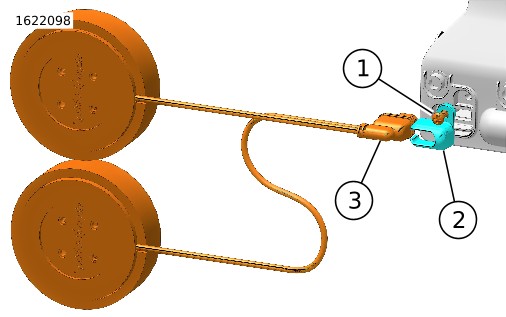

| 2. | รูปภาพ 3 ติดตั้งแคลมป์ (2) และขั้วต่อลำโพง (3) ทั้งชุด | |
| 3. | ติดตั้งและขันสกรูให้แน่น (1) |
| 1 | สกรู |
| 2 | สายรัด |
| 3 | หัวต่อลำโพง |
รูปภาพ 3 ลำโพงที่ประกอบแล้ว
เสร็จสมบูรณ์
| 1. | ติดตั้งชุดหูฟัง Bluetooth® ไร้สายและลำโพงกับหมวกกันน็อค | |
| 2. |
ดูการอัปเดตเฟิร์มแวร์ที่
http://www.harley-davidson.com a. ชุดหูฟังรุ่น 20S และ 30K ต้องทำการอัปเดตเฟิร์มแวร์ | |
| 3. | สําหรับการอัปเดตแอป ให้ดูในอินเทอร์เน็ตที่มีแอปพร้อมใช้งาน a. ชุดหูฟัง 20S และ 30K ต้องติดตั้งลําโพง |
