ที่พักเท้า ADVERSARY - ผู้โดยสาร

941002482022-02-22

ข้อมูลทั่วไป

ตาราง 1 ข้อมูลทั่วไป

ชุด	เครื่องมือที่แนะนำ	ระดับทักษะ⁽¹⁾
50501979, 50501980	Safety Glasses (แว่นตานิรภัย)

(1) ใช้เพียงเครื่องมือและเทคนิคง่ายๆ เท่านั้น

เนื้อหาเกี่ยวกับชุดอุปกรณ์

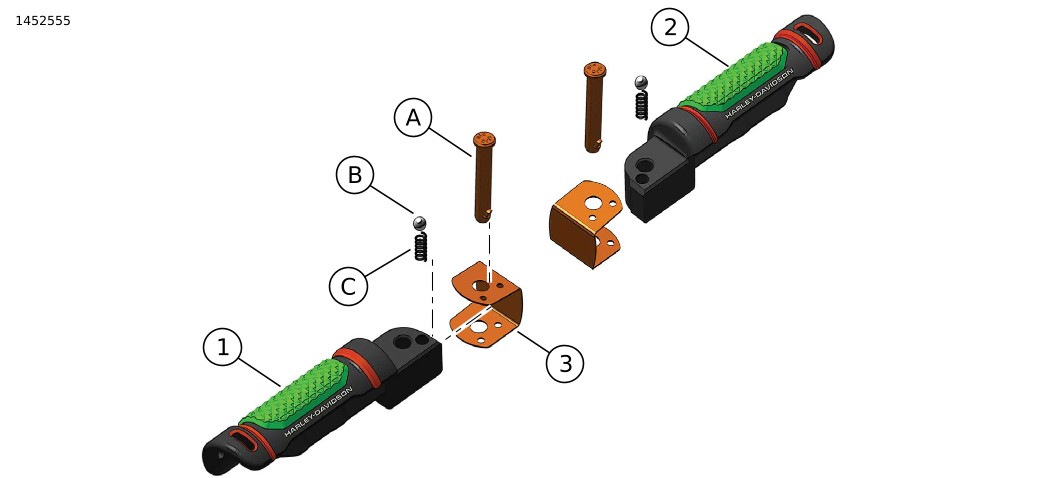

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ที่พักเท้า - ผู้โดยสาร

ตาราง 2 เนื้อหาเกี่ยวกับชุดอุปกรณ์: หมุดวางเท้าสำหรับผู้โดยสาร

	ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ
	รายการ	จำนวน	คำอธิบาย	หมายเลขชิ้นส่วน	ข้อความ
	1	1	หมุดวางเท้า (ขวา) - สีดำ	5050173
	1	1	หมุดวางเท้า (ขวา) - สีเทา	5050176
	2	1	หมุดวางเท้า (ซ้าย) - สีดำ	5050174
	2	1	หมุดวางเท้า (ซ้าย) - สีเทา	5050175
	3	2	แผ่นตัวล็อกตำแหน่ง	50502231
รายการที่ระบุอยู่ในข้อความ แต่ไม่อยู่ในชุดอุปกรณ์
	ก	2	อุปกรณ์ดั้งเดิม (OE) สลักเคลวิส
	ข	2	OE ลูกปืนล็อกตำแหน่ง
	ค	2	OE สปริงล็อกตำแหน่ง

ทั่วไป

รุ่น

สำหรับข้อมูลการใช้งานกับแต่ละรุ่น โปรดดูที่แคตตาล็อกขายปลีก ชิ้นส่วนและอุปกรณ์เสริม (P&A) หรือส่วนอะไหล่และชุดแต่งใน www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)

ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: www.harley-davidson.com/isheets

ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056

ข้อกำหนดในการติดตั้ง

คำเตือน

ความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00308b)

ถอด

ถอดสลักเคสวิสของหมุดวางเท้าผู้โดยสารออก

a. รูปภาพ 2 หาตำแหน่งแท็บล็อก

b. ดันแท็บล็อกเข้าด้านใน

c. ใช้ดริฟต์ดึงขึ้นด้านบนและถอดสลักเคลวิสออก

รูปภาพ 2 แท็บล็อกสลักเคลวิส

หมายเหตุ

ตรวจสอบว่าแผ่นตัวล็อกตำแหน่งถูกถอดออกไปพร้อมกับหมุดวางเท้าผู้โดยสาร หากไม่สามารถถอดแผ่นตัวล็อกตำแหน่งออกพร้อมกับชุดประกอบได้ อาจจะทำให้ลูกปืนล็อกตำแหน่งและสปริงตำแหน่งสูญหาย

ถอดชุดประกอบที่พักเท้าผู้โดยสาร OE รวมถึงแผ่นล็อกตำแหน่ง (3, B และ C)

a. ดึงชุดประกอบที่พักเท้ามาทางฝั่งด้านนอก แล้วถอดชุดประกอบออกจากเฟรมรถ

b. ใช้ผ้าขนหนูคลุมชุดประกอบที่พักวางเท้าไว้ ถอดแผ่นล็อกตำแหน่ง (3)

c. หาตำแหน่งของลูกปืนล็อกตำแหน่ง (B) และสปริง (C)

d. เก็บลูกปืนล็อกตำแหน่งและสปริงไว้เพื่อใช้ภายหลัง

e. ให้นำแผ่นล็อกตำแหน่งทิ้งไป (3)

ติดตั้ง

1.	ทำความสะอาดลูกปืนล็อกตำแหน่ง (B) และสปริง (C)
2.	หาตำแหน่งรูตันในชุดประกอบที่พักเท้าผู้โดยสาร อันใหม่ (1 หรือ 2)
3.	ติดตั้งสปริงและลูกปืนล็อกตำแหน่งลงในรูตัน
4.	ดันลูกปืนล็อกตำแหน่งไว้ แล้วเลื่อนแผ่นล็อกตำแหน่ง (3) อันใหม่ ไปบนลูกปืนล็อกตัวแหน่งและสปริง
5.	ติดตั้งชุดประกอบที่พักเท้าผู้โดยสารเข้ากับเฟรมรถ
6.	จัดตำแหน่งชุดประกอบหมุดวางเท้าเพื่อให้ตรงกับรูสลักเคลวิส
7.	ติดตั้งสลักเคลวิส(A) จากด้านข้างช่วงบนของเฟรม a. ตรวจสอบว่าแท็บล็อกของสลักเคลวิสใส่เข้าไปได้พอดี

เสร็จสมบูรณ์

ตรวจสอบการใช้งาน

a. พับชุดประกอบที่พักเท้าขึ้นและลง
