ที่วางกระเป๋าสัมภาระแบบถอดได้
941001672022-03-08
ข้อมูลทั่วไป
ตาราง 1 ข้อมูลทั่วไป
ชุด | เครื่องมือที่แนะนำ | ระดับทักษะ(1) |
|---|---|---|
50300292 | แว่นตานิรภัย, ประแจวัดแรงบิด, Loctite 271 สีแดง |  |
(1) การขันให้ได้ตามค่าแรงบิดหรือต้องมีเครื่องมือและเทคนิคอย่างอื่นควบคุม
เนื้อหาเกี่ยวกับชุดอุปกรณ์

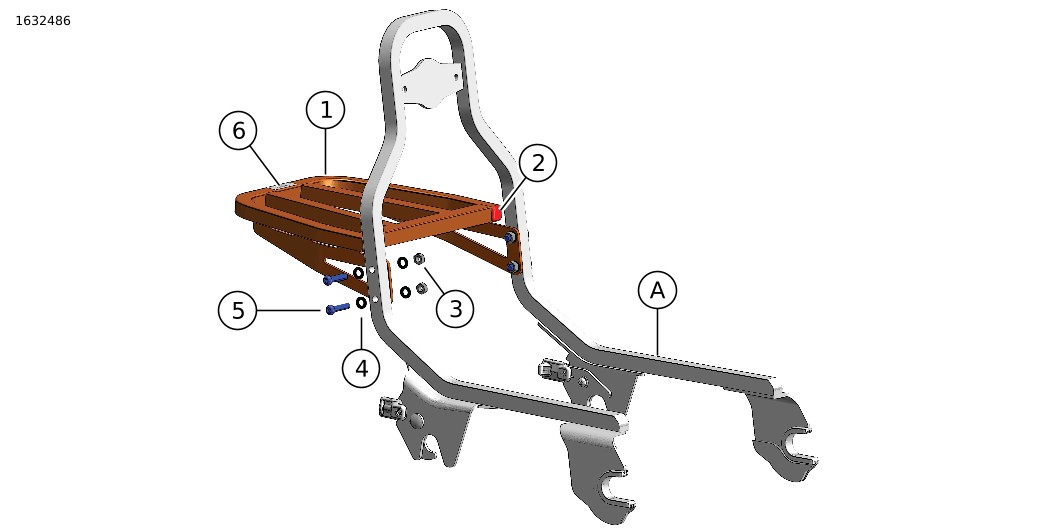

รูปภาพ 1 เนื้อหาเกี่ยวกับชุดอุปกรณ์: ที่วางกระเป๋าสัมภาระแบบถอดได้
ตาราง 2 ชุดอุปกรณ์ที่วางกระเป๋าสัมภาระแบบถอดได้
 | ตรวจสอบชิ้นส่วนทั้งหมดว่ามีอยู่ครบ ในชุดอุปกรณ์ ก่อนการติดตั้ง หรือก่อนถอดชิ้นส่วนออกจากยานพาหนะ | ||||
|---|---|---|---|---|---|
รายการ | จำนวน | คำอธิบาย | หมายเลขชิ้นส่วน | ข้อความ | |
 | 1 | 1 | ที่วางกระเป๋าสัมภาระ, สีดำ | 50300290 | |
| 2 | 2 | ปลั๊กสีดำ | 12100205 | |
| 3 | 4 | น็อต, สีดำ | 10100160 | |
| 4 | 8 | แหวนรอง | 10300242 | |
| 5 | 4 | สกรู สีดำ | 10201123 | |
| 6 | 1 | ฉลาก | 53550-00 | |
รายการที่ระบุอยู่ในข้อความ แต่ไม่อยู่ในชุดอุปกรณ์ | |||||
| ก | 1 | ตั้งขึ้น | 52300702 | |
ทั่วไป
รุ่น
สำหรับข้อมูลการใช้งานร่วมกันกับแต่ละรุ่น โปรดดูที่ ชิ้นส่วนและอุปกรณ์เสริม (P&A) แคตตาล็อกขายปลีก หรือแคตตาล็อกส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com
ตรวจสอบว่าเอกสารคำแนะนำที่ใช้เป็นเอกสารเวอร์ชันล่าสุด มีจำหน่ายที่: h-d.com/isheets
ติดต่อศูนย์บริการลูกค้า Harley-Davidson ที่ 1-800-258-2464 (สหรัฐอเมริกา) หรือ 1-414-343-4056
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00308b)
คำเตือนอย่าใช้ชั้นวางสัมภาระที่มีน้ำหนักมากเกินไป น้ำหนักที่มากเกินไปอาจทำให้สูญเสียการควบคุมและอาจส่งผลให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00373a)
ความจุน้ำหนักที่วางกระเป๋าสัมภาระสูงสุดคือ 4.5 กก. (10 ปอนด์)
อย่าใช้ที่วางกระเป๋าสัมภาระเป็นที่นั่ง
ติดตั้ง
หมายเหตุ
ใช้ชุดป้องกันเพื่อการซ่อมบำรุงของ H-D หรือผ้าสะอาดคลุมบังโคลนหลังเพื่อป้องกันรอยขีดข่วนที่สีเคลือบ
| 1. | รูปภาพ 1 จัดตําแหน่งของ (A) และรูแผ่นรองด้านขางของที่วางกระเป๋าสัมภาระให้ตรงกัน | |
| 2. | หยอดน้ำยาล็อคเกลียวลงบนสกรู (5)ตัวล็อคเกลียวแรงสูงและสารกันรั่ว (แดง) LOCTITE 271 (Loctite 271) | |
| 3. | รูปภาพ 1 ติดตั้งสกรู (5), แหวนรอง (4) และน็อต (3) | |
| 4. | ขันสกรู (5) ให้แน่น แรงบิด: 13.5 N·m (10 ft-lbs) |
