กระเป๋าสวิงอาร์มสำหรับรุ่น SOFTAIL
J066342018-08-20
ทั่วไป
หมายเลขชุดอุปกรณ์
90201768
รุ่น
สำหรับข้อมูลของตัวอย่างอุปกรณ์ โปรดดูที่แคตตาล็อกขายปลีกของ P&A หรือส่วนชิ้นส่วนและอุปกรณ์เสริมของ www.harley-davidson.com (ภาษาอังกฤษเท่านั้น)
ข้อกำหนดในการติดตั้ง
คำเตือนความปลอดภัยของผู้ขับขี่และผู้โดยสารขึ้นอยู่กับการติดตั้งชุดอุปกรณ์นี้อย่างถูกต้อง หากคุณไม่สามารถดำเนินการหรือไม่มีเครื่องมือที่ถูกต้อง โปรดให้ตัวแทน Harley-Davidson ทำการติดตั้ง การติดตั้งอุปกรณ์นี้อย่างไม่เหมาะสมอาจส่งผลต่อการเสียชีวิตหรือการบาดเจ็บที่รุนแรง (00308b)
คำเตือนอย่าใช้กระเป๋าสวิงอาร์มที่มีน้ำหนักมากเกินไป น้ำหนักในกระเป๋าสวิงอาร์มที่มากเกินไปอาจทำให้สูญเสียการควบคุมและอาจส่งผลให้เกิดการเสียชีวิตและบาดเจ็บสาหัสได้ (00618c)
หมายเหตุ
ความจุสูงสุด 1.81 kg (4 lb)
ชุดอุปกรณ์สำหรับรุ่น Softail ปี 2000-2017
การติดตั้ง
| 1. | รูปภาพ 1 ติดตะขอและห่วงสามชุดเข้าที่ด้านหลังกระเป๋า หมายเหตุ การติดตะขอและห่วงที่ด้านล่างก่อนจะช่วยให้ปรับความสูงที่ถูกต้องสำหรับการวางกระเป๋าด้านบนได้ง่าย เพื่อหลีกเลี่ยงไม่มีมีการครูดสี ให้ใช้เทปป้องกันสวิงอาร์มก่อนติดกระเป๋ากับยานพาหนะ |  รูปภาพ 1 ติดตะขอและห่วง (ทั่วไป) |

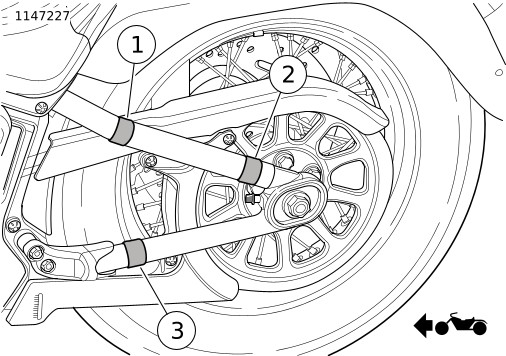

| 2. | รูปภาพ 2 ตัดเทปกันรอยขีดข่วนเป็นสามส่วนทั้งหมด 3 ชิ้น และติดกับสวิงอาร์ม | |
| 3. | รูปภาพ 3 ยึดตะขอและห่วงด้านล่าง (2) บนกระเป๋า (1) บนเทปกันรอยขีดข่วน (3) เข้ากับตำแหน่งสวิงอาร์มด้านล่าง (3) ต่อ รูปภาพ 2 ยึดให้แน่นจนกระทั่งจุดติดตั้งด้านบนกระเป๋าตรงแนวกับสายสวิงอาร์มด้านบน ปล่อยให้หย่อนในตะขอและห่วง | |
| 4. | ปรับและยึดตะขอและห่วงให้แน่นที่สุดบนจุดติดตั้งด้านบน |  รูปภาพ 2 การติดเทปกันรอยขีดข่วนกับตะขอและห่วง |
| 5. | ตัดตะขอและห่วงส่วนเกินออก | |
| 6. | รูปภาพ 3 ยึดตะขอและห่วงที่เหลือสองชุดบนเทปกันรอยขีดข่วนเข้ากับสวิงอาร์มด้านบน | |
| 7. | ยึดตะขอและห่วงให้แน่นที่สุด | |
| 8. | ตัดตะขอและห่วงส่วนเกินออก | |
| 9. | ตรวจสอบยืนยันว่ายึดและติดตั้งกระเป๋าได้สูงที่สุดในแนวตั้ง หมายเหตุ การติดตั้งหลวมอาจทำให้กระเป๋ามีรอยถลอก |
คำแนะนำในการดูแลรักษา
คำเตือน
อย่าใช้สารฟอกสีหรือผงซักฟอกที่มีสารฟอกมาใช้กับกระเป๋าข้าง เบาะนั่ง แผ่นรองแทงค์ หรือพื้นผิวที่มีการชุบสี หากทำเช่นนั้นอาจทำให้อุปกรณ์เสียหายได้ (00229a)
หนังสัตว์ ไวนิล และพื้นผิวสังเคราะห์จะต้องได้รับการทำความสะอาดและดูแลเป็นระยะๆ เพื่อรักษาและยืดอายุการใช้งานให้นานยิ่งขึ้น ทำความสะอาดและดูแลพื้นผิวเหล่านี้ฤดูละหนึ่งครั้งหรือบ่อยกว่านั้นหากอยู่ในสภาวะที่ไม่ดีนัก
พื้นผิวเหล่านี้ไม่ได้รับการออกแบบมาเพื่อให้ทนต่อสภาพอากาศที่เลวร้ายเป็นระยะเวลานาน ป้องกันพื้นผิวเหล่านี้ด้วยผ้าคลุม HARLEY-DAVIDSON หรือฝาครอบเก็บมอเตอร์ไซค์ (แยกจำหน่าย)
- ดูดฝุ่นหรือเป่าฝุ่นออกจากพื้นผิว
- ใช้สบู่และน้ำทำความสะอาดพื้นผิวด้านนอกอย่างทั่วถึง
- ปล่อยให้วัสดุอุปกรณ์แห้งเองและอยู่ในอุณหภูมิห้องก่อนที่จะใช้ผลิตภัณฑ์อื่นๆ กับวัสดุอุปกรณ์นั้น อย่าใช้ของปลอมเพื่อทำวัสดุอุปกรณ์ให้แห้งอย่างรวดเร็ว
อะไหล่สำรอง
รูปภาพ 3 อะไหล่สำรอง: ชุดกระเป๋าติดสวิงอาร์มสำหรับรุ่น Softail
ตาราง 1 อะไหล่สำรอง: ชุดกระเป๋าติดสวิงอาร์มสำหรับรุ่น Softail
รายการ | คำอธิบาย (จำนวน) | หมายเลขชิ้นส่วน |
|---|---|---|
1 | กระเป๋า สวิงอาร์ม | 90201768 |
2 | ที่รองตะขอและห่วง (3) | 90201895 |
3 | เทปกันรอยขีดข่วนยาว 9 นิ้ว | 90201957 |
