KIT KACA DEPAN MUDAH DILEPAS
J051762021-04-27
UMUM
Nomor Kit
57400021, 57400022
Model
Untuk informasi kesesuaian model, lihat Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris).
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PEMASANGAN
Pemasangan Kaca Depan - Semua Model
| 1. | Lihat Gambar 1 . Keluarkan subrakitan kaca depan dari kemasan, lalu letakkan pada permukaan yang lembut dan bersih dengan posisi braket pemasangan menghadap ke atas. | |||||||||||
| 2. | Lihat Gambar 3 dan Tabel 1. Keluarkan kit klem dan perangkat keras dari kemasan, lalu pisahkan komponen yang serupa sebelum merakit. | |||||||||||
| 3. | Lihat Gambar 2 . Rakit rakitan klem dan tumpukan perangkat keras. | |||||||||||
| PERINGATAN Sisi tangkup dari cincin pengunci Belleville (kerucut) harus saling menghadap dan mengapit braket dudukan di tiap titik dudukan. Kelalaian untuk mengarahkan cincin pengunci dengan benar dapat mengurangi kemampuan kaca depan untuk terlepas saat terjadi tabrakan, yang dapat menyebabkan kematian atau cedera parah. (00422b) | ||||||||||||
| 4. | Rakit klem satu per satu, dengan klem menghadap ke atas serta ke dalam braket kaca depan (2), kencangkan baut shoulder (1) secukupnya untuk dapat menahan posisi klem pada kaca depan saat pemasangan kaca depan ke sepeda motor. Baut akan dikencangkan setelah kaca depan terpasang. CATATAN Posisikan roda depan tegak lurus untuk mencegah braket menggores tangki bahan bakar. | |||||||||||
| 5. | Pastikan keempat klem berada pada posisi terbuka, lalu posisikan kaca depan (dengan sisi klem menjauhi Anda) ke bagian depan sepeda motor. CATATAN Kaca depan polikarbonat cukup fleksibel sehingga dapat dilengkungkan untuk membentangkan klem menjauhi lampu depan guna memudahkan pemasangan ke sepeda motor. Berhati-hatilah saat memosisikan kaca depan ke slider fork agar klem tidak menggores rumahan lampu depan. |

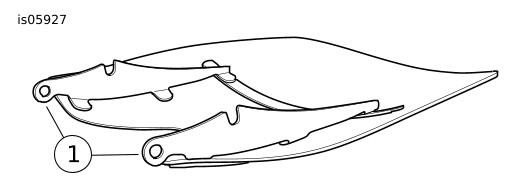

Gambar 1. Braket Dudukan Kaca Depan
Gambar 2. Klem Dudukan Kaca Depan | ||||||||||
| 6. | Tarik sedikit sepatbor depan. Posisikan kaca depan ke tengah di sekeliling lampu depan, dan pasang klem pada slider fork. | |||||||||||
| 7. | Putar sedikit mulai dari bawah (di kedua sisi) dan putar baut shoulder sampai tidak bisa dikencangkan lagi dengan tangan, lalu tutup tiap klem, perlu diingat bahwa klem-klem ini saling sejajar dan paralel dengan slider fork. | |||||||||||
PEMBERITAHUAN Jangan melebihi torsi yang dianjurkan saat memasang sekrup rumahan. Kerusakan pada kaca depan dapat terjadi. (00385a) | ||||||||||||
| 8. | Jika klem kaca depan sudah terjepit pada slider fork, pastikan bagian shoulder baut shoulder terpasang sepenuhnya pada setiap lokasi braket kaca depan. Kencangkan. Torque: 6,7 N·m (60 in-lbs) | |||||||||||
| 9. | Putar sepenuhnya setang hingga mencapai batas putaran garpu ke kiri dan kanan untuk memastikan kabel gas bergerak bebas. |
Pelepasan Kaca Depan - Semua Model
- Untuk melepas kaca depan, buka keempat klem dengan urutan bebas. Lakukan dengan hati-hati agar tidak menggores rumahan lampu depan atau tangki bahan bakar saat pemasangan.
- Saat menyimpan kaca depan, letakkan di lokasi yang dapat melindungi braket kaca depan secara penuh. Jauhkan dari lokasi yang dapat membuat kaca depan terbentur, terjatuh atau tergores. Jangan menumpukkan barang lain di atas unit kaca depan.
- Sebelum memasang ulang unit yang sudah lama disimpan, periksa beban awal pengencang dan kebersihan klem serta perangkat keras. Setiap klem harus memiliki sepasang gasket karet pada sadel klem yang sesuai dengan slider garpu, dan harus memungkinkan klem untuk membuka dan menutup dengan mulus.
Perawatan dan Pembersihan
PEMBERITAHUAN
Kaca depan/deflektor angin polikarbonat memerlukan perhatian dan perawatan yang tepat dalam pemeliharaannya. Kelalaian memelihara polikarbonat dengan tepat dapat menyebabkan kerusakan pada kaca depan/deflektor angin. (00483e)
- Jangan gunakan benzena, pengencer cat, bensin, atau jenis pembersih keras lainnya pada kaca depan/kaca pelindung angin. Hal tersebut akan merusak permukaan.
- Jangan bersihkan polikarbonat di bawah sinar matahari atau pada suhu tinggi.
- Pembersih bubuk, abrasif, dan bersifat alkali akan merusak kaca depan/kaca pelindung angin.
- Pantulan sinar matahari di lengkungan bagian dalam kaca depan/kaca pelindung angin secara terus-menerus dapat menyebabkan penumpukan panas yang ekstrem pada instrumen sepeda motor. Pilih tempat parkir dengan cermat. Jika memarkir kendaraan di bawah sinar matahari, letakkan benda yang tidak tembus cahaya di atas instrumen, atau atur kaca depan/kaca pelindung angin untuk mencegah pantulan.
- Jangan gunakan benzena, pengencer cat, bensin, atau bahan pembersih lainnya pada bushing karet. Hal tersebut akan merusak permukaan bushing.
CATATAN
Tutup kaca depan dengan kain basah bersih sekitar 15 menit sebelum mencuci motor agar serangga kering lebih mudah dibersihkan.
KOMPONEN SERVIS
Gambar 3. Komponen Servis: Kit Kaca Depan Mudah Dilepas
Tabel 1. Tabel Komponen Servis
Item | Deskripsi (Jumlah) | Nomor Komponen |
|---|---|---|
1 | Kit servis kaca depan untuk kit 57400021 standar, bening (termasuk item 2-5) | 58750-05 |
Kit servis kaca depan untuk kit 57400022 buram, rendah (termasuk item 2-5) | 57201-05 | |
2 |
| Tidak Dijual Terpisah |
3 |
| 58052-78 |
4 |
| 59804-05 |
5 |
| 58152-96 |
6 | Braket, dudukan kaca depan, kanan, hitam | 58399-09 |
7 | Braket, dudukan kaca depan, kiri, hitam | 58398-09 |
8 | Sekrup, kepala kancing TORX, pengunci geser, 12-24 x 5/8 inci (7) | 2921A |
9 | Mur dop, 12-24 (krom) (9) | 7651A |
10 | Rakitan klem (4) (termasuk dua dari item 11) | 57400464 |
11 | Gasket (8) (dua per klem) | 58791-04 |
12 | Kit perangkat keras, dudukan kaca depan (4) (termasuk item 13 hingga 15) | 58790-04 |
13 |
| Tidak Dijual Terpisah |
14 |
| Tidak Dijual Terpisah |
15 |
| Tidak Dijual Terpisah |
16 | Penyangga, horizontal, bagian luar, hitam | 58069-09 |
17 | Penyangga, horizontal, bagian dalam, hitam | 58068-09 |
18 | Penyangga, vertikal, sisi kanan, hitam | 58616-09 |
19 | Penyangga, vertikal, sisi kiri, hitam | 58388-09 |
20 |
Sekrup, kepala kancing,TORX
®
, pengunci geser, 12-24 x 13/16 inci (2)
| 2452 |
Item yang disebutkan dalam teks, tetapi tidak disertakan dalam kit: | ||
A | Tampak samping, klem yang dirakit pada braket. | |
CATATAN: Tampilan komponen sebenarnya mungkin berbeda dari yang ditunjukkan pada gambar. | ||
