KIT SPION
J054142024-01-24
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
91315-04, 91657-02, 91696-05A, 91697-06A, 91965-98, 92096-05, 92190-06, 92398-09, 92410-09, 92416-08, 92423-08, 92441-10, 56000006, 56000090, 56000135, 56000136, 56000137, 56000171, 56000262, 56000294, 56000301, 56000305, 56000343, 56000344 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

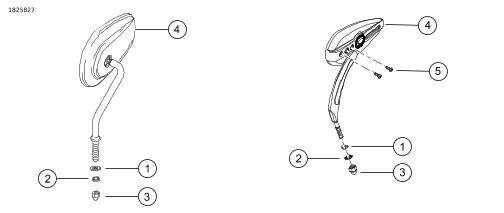

Gambar 1. Isi Kit: Kit Spion
Tabel 2. Isi Kit: Kit Spion
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 4 | Cincin pengunci datar | 6771A (perak) 6926 (hitam) | Untuk semua kit lainnya |
| 2 | Cincin pipih, hitam | 12404 (hitam) | Kit 56000135, 56000171, 56000294, 5600305 | |
| 2 | 2 | Cincin pengunci | 7127 (perak) 7155 (hitam) | |
| 7155 | Kit 56000301 | |||
| 3 | 2 | Mur acorn | 7736 (perak) 8196 (hitam) | |
| 7331 (perak) | Kit 56000301 | |||
| 7352 (hitam) | Kit 56000135, 56000294, 56000305 | |||
| 10400082 (hitam) | Kit 56000343, 56000344 | |||
| 4 | 1 | Spion, kiri/hitam | Tidak dijual terpisah | Kit 91315-04 (Willie G Skull, Krom), 91965-98 (Aluminator), 92190-06 (Split Vision), 92398-09 (Tribal Black), 92410-09 (Tribal, Krom), 92441-10 (Edge Cut Stem), 56000006 (Slipstream), 56000090 (Edge Cut Dome), 56000171 (Willie G Skull, Hitam) |
| Spion, kiri Spion, kanan | 91928-03 91927-03 | Kit 91657-02 (Bullet) | ||
| Spion, kiri Spion, kanan | 92176-05A 92175-05A | Kit 91696-05A (Tailfin) | ||
| Spion, kiri Spion, kanan | 92063-06A 92062-06A | Kit 91697-06A (Profil Kustom) | ||
| Spion, kiri Spion, kanan | 91949-05 91987-05 | Kit 92096-05 (Buckshot Krom) | ||
| Spion, kiri Spion, kanan | 92417-08 92419-08 | Kit 92416-08 (Buckshot Hitam) | ||
| Spion, kiri Spion, kanan | 92424-08 92426-08 | Kit 92423-08 (Dome Billet) | ||
| Spion, kiri Spion, kanan | 56000125 56000126 | Kit 56000135 (Airflow, Hitam) | ||
| Spion, kiri Spion, kanan | 56000138 56000139 | Kit 56000136 (Dominion, Hitam) | ||
| Spion, kiri Spion, kanan | 56000146 56000147 | Kit 56000137 (Dominion, Perunggu) | ||
| Spion, kiri Spion, kanan | 56000274 56000275 | Kit 56000262 (66 Collection, Hitam) | ||
| Spion, kiri Spion, kanan | 56000300 56000295 | Kit 56000294 (Empire, Hitam) | ||
| Spion, kiri Spion, kanan | 56000302 56000306 | Kit 56000301 (Empire, Krom) | ||
| Spion, kiri Spion, kanan | 56000303 56000299 | Kit 56000305 (Empire, Potongan Tepi Hitam) | ||
| Spion, kiri Spion, kanan | 56000372 56000370 | Kit 56000343 (Switchback, Hitam) | ||
| Spion, kiri Spion, kanan | 56000373 56000371 | Kit 56000344 (Switchback, Perak) | ||
| 5 | 2 | Kesesuaian sekrup | Tidak dijual terpisah | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
MODEL XG
PELEPASAN
| 1. | Gambar 2 Lepas spion. a. Lepas spion (1). b. Lepas mur dua sisi ulir (3). c. Lepas dudukan spion (4). |
PASANG
| 1. | Gambar 2 Pasang spion. a. Pasang dudukan spion (4). Kencangkan. Torque: 11,7–14,3 N·m (104–127 in-lbs) b. Pasang mur dua sisi ulir (3) ke batang spion (2). Kencangkan dengan tangan. c. Pasang spion dan mur dua sisi ulir ke dudukan spion. Kencangkan dengan tangan. d. Sesuaikan spion. e. Kencangkan mur dua sisi ulir. Torque: 11,7–14,3 N·m (104–127 in-lbs) |
| 1 | Kaca spion |
| 2 | Batang spion |
| 3 | Mur dua sisi ulir |
| 4 | Dudukan spion |

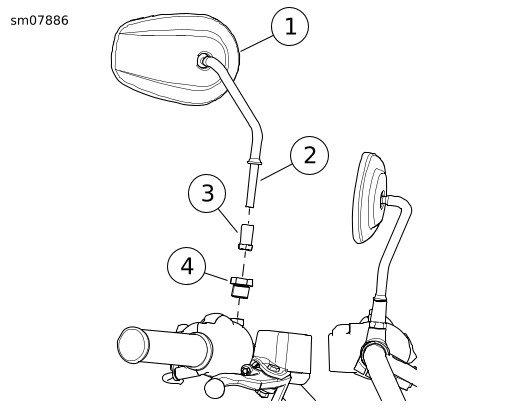

Gambar 2. Kaca spion
SEMUA MODEL LAINNYA
PELEPASAN
| 1. | Lepas dan sisihkan spion yang terpasang. a. Sisihkan semua cincin pengunci dan mur acorn yang digunakan pada pemasangan spion Peralatan Asli (OE) . |
PASANG
| 1. | Gambar 1 Pasang cincin pipih (1) pada baut tanam spion (posisi paling atas) untuk semua spion kecuali No. Komponen 91696-05A, 92398-09 dan 92410-09. | |
| 2. | Untuk kendaraan dengan lampu sein berada di bagian bawah rumahan tuas setang (kecuali model XL 2004 dan yang lebih baru): Kencangkan spion kiri dengan cincin pengunci (2) dan mur dop (3) dari kit. | |
| 3. | Kencangkan spion kanan hanya dengan cincin pengunci (2) dan mur acorn (3) dari kit, serta penahan lampu sein. | |
| 4. | Kendaraan dengan lampu sein terpasang jauh dari rumahan tuas setang: Masukkan baut tanam spion ke lubang pada rumahan tuas setang. a. Kencangkan spion dengan cincin pipih (1) di posisi atas dan bawah, cincin pengunci (2) dan mur dop (3) dari kit. | |
| 5. | Sesuaikan spion hingga menampilkan bidang pandang yang tepat, lalu kencangkan. Periksa kesesuaian bidang pandang, jika perlu posisikan ulang. CATATAN Harley-Davidson Motor Company tidak dapat menguji dan membuat rekomendasi khusus terkait kesesuaian setiap kemungkinan kombinasi spion dan setang. Karena itu, tiap kali memasang spion atau setang baru dan sebelum mengoperasikan sepeda motor, pastikan spion dapat menampilkan pandangan belakang yang jelas bagi pengendara. a. Kencangkan mur dop (3). Torque: 14–16 N·m (10–12 ft-lbs) |
Penyesuaian Pivot Spion
| 1. | Kit 56000136, 56000137, 56000171: Sesuaikan ketegangan pivot. a. Gambar 1 Tambahkan torsi sekrup penyetel (5) sesuai keperluan. Kencangkan. Torque: 1,1–4 N·m (10–35 in-lbs) b. Periksa ketahanan pivot spion dan lanjutkan pengencangan sesuai keperluan. Jangan melebihi 35 in-lbs . |
