TAS SADEL SAMPING OVERWATCH
941005372024-04-30
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit
Alat-alat yang Disarankan
Level Keahlian(1)
90202693
Kacamata Pelindung, Kunci Pas Torsi, Isopropil alkohol
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

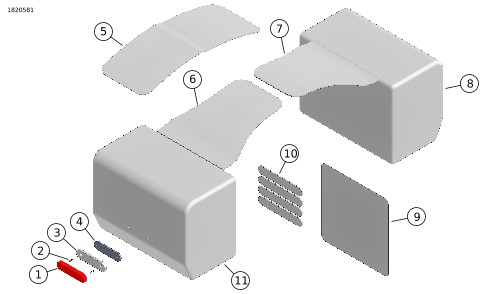

Gambar 1. Isi Kit: Tas Sadel Samping Overwatch
Tabel 2. Isi Kit: Tas Sadel Samping Overwatch
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
Item
Jumlah
Deskripsi
No. Komponen
Catatan
1
2
Reflektor, merah
Tidak dijual terpisah
Pesan kit Reflektor (No. Komponen 57300436). Termasuk item 1-4.
2
2
Sekrup
Tidak dijual terpisah
3
2
Pelat reflektor, bagian luar
Tidak dijual terpisah
4
2
Pelat reflektor, bagian dalam
Tidak dijual terpisah
5
1
Kuk, Tengah
Tidak dijual terpisah
Pesan kit Kuk Selempang (No.Komponen 90202774). Item termasuk 5-7.
6
1
Kuk, Benar
Tidak dijual terpisah
7
1
Kuk, Kiri
Tidak dijual terpisah
8
1
Saddlebag, kiri
90202773
9
1
Pelindung cat transparan
90202776
10
4
Tali velcro
90202775
11
1
Saddlebag, kanan
90202773
12
2
Tas pelindung air hujan bagian dalam
90202777
Tidak ditampilkan
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATAN
Keselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
CATATAN
Lembar instruksi ini merujuk pada informasi manual servis. Manual servis tahun sepeda motor dan model sepeda motor dibutuhkan untuk pemasangan ini dan tersedia dari:
  • Dealer Harley-Davidson.
  • Portal Informasi Layanan H-D, akses berbasis langganan untuk sebagian besar model mulai tahun 2001 dan yang lebih baru. Lihat Pertanyaan Umum tentang Berlangganan untuk informasi lebih lanjut.
    Item-item ini tersedia di dealer Harley Davidson setempat.
  • Model Nightster 2022 dan lebih baru:Diperlukan pembelian terpisah kit Penopang Tas Sadel Samping Overwatch (No. Komponen. 90202689) untuk pemasangan ini.
  • Model Softail 2018 dan yang lebih baru (FLSL, FXBB, FXBBS, FXST): Diperlukan pembelian terpisah Kit Penopang Tas Sadel (No. Komponen 90201777) untuk pemasangan ini.
  • Model Dyna 2006-2017 dan yang lebih baru: Diperlukan pembelian terpisah Kit Penopang Tas Sadel (No. Komponen 91017-10A) untuk pemasangan ini.
  • Model XL 2000 dan yang lebih baru (kecuali 1200CX, 1200S, 1200T dan 2002-03 883R): Diperlukan pembelian terpisah Kit Penopang Tas Sadel (No. Komponen 90201324) untuk pemasangan ini.
PERSIAPAN
1. Pasang reflektor.
a. Jika terpasang, lepaskan bagian dalam tas pelindung air hujan.
1Tas Sadel (ditampilkan transparan)
2Pelat reflektor bagian dalam
3Lubang yang telah dibor sebelumnya (2)
4Pelat reflektor bagian luar
5Sekrup (2)
6Reflektor
Gambar 4. Rakitan Reflektor
1.2. Gambar 2 Pisahkan pelapis tas sadel bagian dalam (1) dan luar (2).
1Pelapis bagian dalam
2Pelapis bagian luar
Gambar 2. Dapatkan Akses
d. Gambar 4 Pasang pelat reflektor bagian dalam (2) ke dalam tas sadel.
e. Sejajarkan lubang pelat bagian dalam (2) dengan lubang yang telah dibor sebelumnya (3) di tas sadel (1).
f. Sejajarkan dan pasang pelat reflektor bagian luar (4) ke tas sadel (1).
g. Pasang sekrup (5) dan kencangkan.
h. Lepaskan kertas penahan perekat dari reflektor (6).
i. Tempelkan reflektor langsung ke pelat bagian luar (4).
1.3. Gambar 3 Dapatkan akses ke bagian bawah tas sadel dan temukan lubang pemasangan (1).
1Lubang pemasangan
Gambar 3. Lubang Pemasangan
2. Pasang kuk sisi kiri dan kanan ke tas sadel.
2.1. Gambar 5 Pasang kuk (1) ke tas sadel, ritsleting dengan rapat (2).
1Kuk
2Ritsleting
Gambar 5. Pasang Kuk
2.2. Gambar 6 Kencangkan kuk ke tas sadel menggunakan Velcro penutup (1).
1Tutup velcro
Gambar 6. Tutup Velcro
2.3. Gambar 7 Jepret (1) ujung ritsleting ke tas sadel.
1Snap
Gambar 7. Kencangkan dengan Snap
PASANG
CATATAN
Lihat Persyaratan Pemasangan untuk penopang tas sadel.
Tas sadel dapat digunakan dengan atau tanpa sadel penumpang. Yoke dapat dipasang di bawah atau di atas sadel penumpang, mana yang lebih pas tergantung pada model dan pengaturan sadel penumpang.
1. Jika terpasang, lepaskan sadel penumpang.
2. Pasang tas sadel.
a. Gambar 8 Masukkan penopang tas sadel (1) ke dalam lapisan jala (2).
b. Sesuaikan sesuai kebutuhan.
3. Penopang tas sadel.
4. Pasang tali Velcro depan dan belakang (3, 4).
5. Ulangi prosedur untuk sisi sebaliknya.
1Penopang tas sadel
2Lapisan jala
3Tali velcro belakang
4Tali velcro depan
Gambar 8. Pemasangan Tas Sadel
6. Gambar 9 Periksa kecocokan kuk kiri (1) dan kanan (2) pada sepatbor belakang. Jangan kencangkan dulu talinya.
a. Jika ada celah, pasang kuk tengah.
b. Velcro kuk tengah ke tempatnya.
1Kuk kiri
2Kuk kanan
Gambar 9. Pemasangan kuk
7. Gambar 1 Uji pas pelindung cat transparan (9) di bawah bagian kuk.
a. Tandai lokasi pemotongan pada pelindung cat.
b. Lepaskan potongan kuk dari area sepatbor.
c. Bersihkan area sepatbor dengan perbandingan 50:50 campuran alkohol dan air.
d. Potong pelindung cat agar pas dan pasang.
8. Gambar 10 Pasang kuk (4, 5) (6 jika perlu) di atas sepatbor dan kencangkan.
a. Sambungkan gesper cepat lepas (1).
b. Tarik tali untuk mengencangkan rakitan.
c. Kencangkan kelebihan tali (2) di tali pengikat elastis (3).
1Gesper Cepat Lepas (2)
2Kelebihan tali (2)
3Tali pengikat elastis (2)
4Kuk kiri
5Kuk tengah
6Kuk kanan
Gambar 10. Kuk yang Dirakit
9. Lakukan penyesuaian keseluruhan sesuai kebutuhan.
10. Pastikan unit tas sadel terpasang kencang ke kendaraan.
a. Gambar 11 Pastikan ada jarak yang cukup antara tas sadel (1) dan knalpot (2).
11. Jika sudah dilepas, pasang sadel penumpang.
1Tas Kargo
2Exhaust
Gambar 11. Jarak Aman ke Knalpot
BERSIAP-SIAP UNTUK PERJALANAN
1. Gambar 12 Jika menggunakan tas pelindung air hujan:
a. Pasang tas pelindung air hujan ke dalam tas sadel.
b. Amankan tas pelindung air hujan ke tas sadel menggunakan kunci magnetik (1, 2).
1Pengunci magnetik tas pelindung air hujan
2Pengunci magnetik tas sadel
Gambar 12. Pemasangan Tas Pelindung Air Hujan
2. Gambar 13 Gulung (1) bagian atas tas dan masukkan ke dalam tas sadel.
1Gulung ke atas
Gambar 13. Gulung ke Atas
3. Gambar 14 Kencangkan tas sadel.
a. Sambungkan gesper cepat lepas (1).
b. Tarik tali berlebih (2) untuk mengencangkan.
c. Kencangkan kelebihan tali (2) di tali pengikat elastis (3).
1Gesper Cepat Lepas
2Kelebihan tali
3Bungee tali
Gambar 14. Kencangkan Tas Sadel
PEMELIHARAAN
1. Gunakan kain bebas serat untuk membersihkan debu atau kotoran.
2. Bersihkan seluruh permukaan luar dengan air hangat dan detergen ringan.
3. Jangan gunakan alat bantu untuk mengeringkan bahan dengan cepat.
4. Berisi satu atau lebih dari bahan-bahan berikut:
a. Poliester
b. Polipropilena
c. Polietilena
d. Polivinil klorida
