BRAKET PENAHAN
941004962024-01-23
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
93500033, 93500036 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

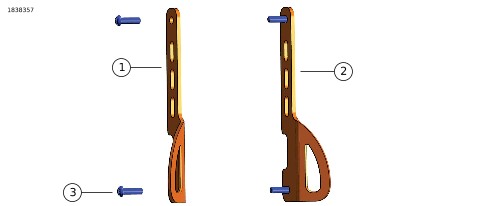

Gambar 1. Isi Kit: Braket Penahan - Touring
Tabel 2. Isi Kit: Kit Braket Penahan
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Braket penahan, kanan | Tidak dijual terpisah | |
| 2 | 1 | Braket penahan, kiri | Tidak dijual terpisah | |
| 3 | 4 | Sekrup, soket Torx, kepala kancing, 5/16-18 x 1,125 | 10201438 | |
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PELEPASAN
| 1. | Lepaskan Peralatan Asli (OE) sekrup. Sisihkan. |
PASANG
CATATAN
Braket penahan berbeda di setiap sisi. Braket dipasang dengan slot penahan ke belakang, miring ke luar dan ke bawah.
| 1. | Gambar 2 Pasang braket penahan (2) dan sekrup baru (1). | |
| 2. | Kencangkan sekrup. Torque: 17,5–20 N·m (13–15 ft-lbs) | |
| 3. | Ulangi langkah pada sisi lainnya. |
| 1 | Sekrup (2) |
| 2 | Braket penahan |
Gambar 2. Pasang Braket Penahan
