TUMPUAN KAKI PENGENDARA
J067732021-08-02
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
50501641, 50501684, 50502020 | Kaca Mata Pelindung, Kunci Torsi, Alat E-Clip, Loctite 243 Biru |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

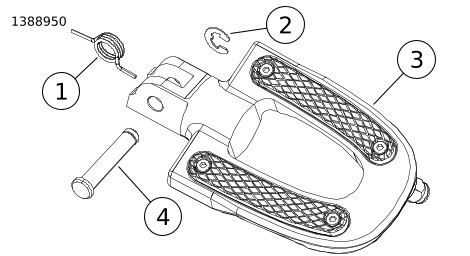

Gambar 1. Isi Kit: Komponen Tumpuan Kaki Pengendara
Tabel 2. Isi Kit: Komponen Tumpuan Kaki Pengendara
 | Item | Jumlah | Deskripsi | No. Komponen | Catatan |
|---|---|---|---|---|---|
 | 1 | 1 | Tumpuan kaki, pengendara sisi kanan, grafit | 50501685 | |
| 1 | Tumpuan kaki, pengendara sisi kanan, hitam | 50501686 | ||
| 1 | Tumpuan kaki, pengendara sisi kanan, hitam | 50502018 | ||
| 2 | 1 | Tumpuan kaki, pengendara sisi kiri, grafit | 50501687 | |
| 1 | Tumpuan kaki, pengendara sisi kiri, hitam | 50501688 | ||
| 1 | Tumpuan kaki, pengendara sisi kiri, hitam | 50502019 | ||
| 3 | 2 | Tumpuan usang | 50501135 |
CATATAN
Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan.
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail P&A atau bagian Komponen dan Aksesori di www.harley-davidson.com (hanya tersedia dalam Bahasa Inggris) .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: www.harley-davidson.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PELEPASAN
| 1. | Model Softail: Gambar 2 Lepaskan pin (4) dan E-clip (2). Simpan untuk digunakan kemudian. | |
| 2. | Model yang dilengkapi dengan mesin Revolution Max: Gambar 4 Tekan penahan bermuatan pegas dan lepas pin clevis (1). | |
| 3. | Simpan semua perangkat termasuk pegas torsi (1) untuk pemasangan tumpuan kaki yang baru (3). |
PASANG
| 1. | Gambar 2 Masukkan kaki pegas torsi yang pendek (1) ke dalam lubang di tumpuan kaki baru (3). CATATAN Ketika melakukan langkah berikutnya, pastikan bahwa pegas torsi berada di dalam tumpuan kaki. | |
| 2. | Sejajarkan kaki pegas torsi yang panjang (1) pada lubang di dalam dudukan dan sisipan tumpuan kaki. | |
| 3. | Putar tumpuan kaki (3) ke tempatnya di dalam clevis dan masukkan pin clevis (4) melalui clevis, tumpuan kaki (3), dan pegas torsi (1). | |
| 4. |
Model Softail:
Pasang E-clip (2).
Special Tool: E-CLIP TOOL (ALAT KLIP E) (HD-52369) | |
| 5. | Model yang dilengkapi dengan mesin Revolution Max: Gambar 4 Pasang pin clevis (1). | |
| 6. | Ulangi langkah untuk sisi lain. |
Penggantian Wear Tip
| 1. | Ketika memperbaiki wear tip, lepaskan wear tip yang ada saat ini dari tumpuan kaki. | |
| 2. | Beri dua atau tiga tetes lem pengunci ulir pada ulir wear tip baru .LOCTITE 243 MEDIUM STRENGTH THREADLOCKER AND SEALANT (BIRU) (99642-97) | |
| 3. | Pasang wear tip baru ke tumpuan kaki. Kencangkan. Torque: 3,38–4,74 N·m (30–42 in-lbs) |
| 1 | Pegas torsi |
| 2 | E-clip |
| 3 | Pijakan Kaki |
| 4 | Pin clevis |

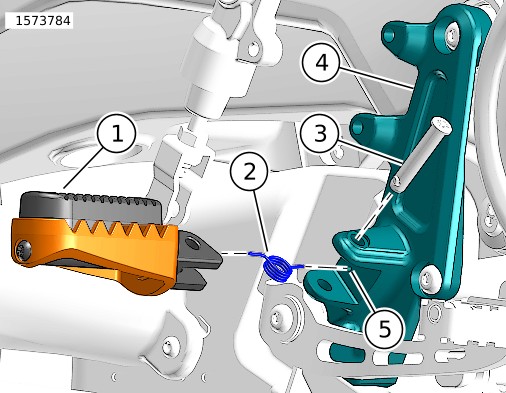

Gambar 2. Pemasangan Pegas Torsi Tumpuan Kaki Pengendara
| 1 | Pijakan Kaki |
| 2 | Pegas torsi |
| 3 | Pin clevis |
| 4 | Braket |
| 5 | Lubang |

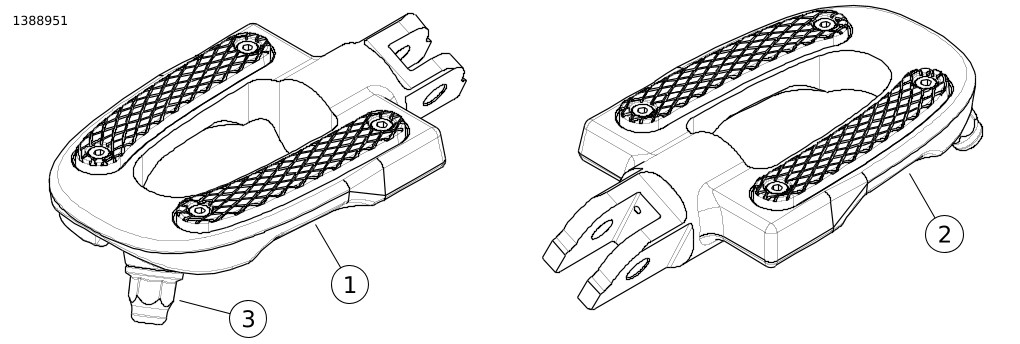

Gambar 3. Lepas/Pasang Rakitan Tumpuan Kaki dengan Penahan Bermuatan Pegas
| 1 | Pin clevis |
| 2 | Tumpuan kaki, pengendara |
| 3 | Sekrup dekoratif |

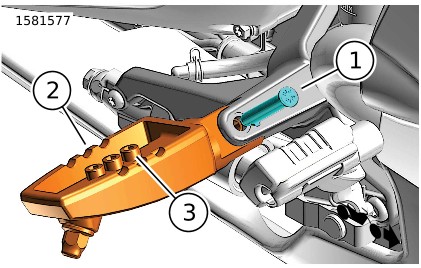

Gambar 4. Pasang Rakitan Tumpuan Kaki dengan Penahan Bermuatan Pegas
CATATAN
Gambar 4
Sekrup di garis tengah tumpuan kaki untuk tujuan dekoratif saja.
Jangan dikencangkan.
