SPION ADVERSARY
941002832023-01-09
INFORMASI UMUM
Tabel 1. Informasi Umum
Kit | Alat-alat yang Disarankan | Level Keahlian(1) |
|---|---|---|
56000279, 56000280 | Kaca Mata Pelindung, Kunci Torsi |  |
(1) Perlu mengencangkan hingga nilai torsi atau peralatan dan teknik lain yang memadai
ISI KIT

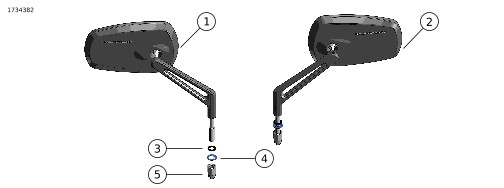

Gambar 1. Isi Kit: Kit Spion
Tabel 2. Isi Kit: Kit Spion
 | Pastikan semua isi kit lengkap sebelum memasang atau melepaskan item dari kendaraan. | ||||
|---|---|---|---|---|---|
Item | Jumlah | Deskripsi | No. Komponen | Catatan | |
 | 1 | 1 | Spion, kanan, abu-abu | 56000289 | |
| Spion, kanan, hitam | 56000288 | |||
| 2 | 1 | Spion, kiri, abu-abu | 56000291 | |
| Spion, kiri, hitam | 56000290 | |||
| 3 | 2 | Cincin, Kit 5600279 | 6771A | |
| Cincin, Kit 5600280 | 12404 | |||
| 4 | 2 | Cincin pengunci, Kit 5600279 | 7127 | |
| Cincin pengunci, Kit 5600280 | 7155 | |||
| 5 | 2 | Mur dop, krom | 7331 | |
| Mur dop, hitam | 7352 | |||
UMUM
Model
Untuk informasi kesesuaian model, baca Katalog Retail Komponen dan Aksesori (P&A) atau bagian Komponen dan Aksesori dari www.harley-davidson.com .
Pastikan Anda menggunakan lembar instruksi versi terkini. Tersedia di: h-d.com/isheets
Hubungi Pusat Dukungan Pelanggan Harley-Davidson di 1-800-258-2464 (khusus AS) atau 1-414-343-4056.
Persyaratan Pemasangan
PERINGATANKeselamatan pengendara dan penumpang bergantung pada pemasangan kit yang benar. Jika Anda tidak mampu menjalankan prosedur ini atau tidak memiliki alat yang tepat, mintalah dealer Harley-Davidson untuk melakukan pemasangan. Pemasangan yang salah terkait perangkat ini dapat menyebabkan kematian atau cedera parah. (00308b)
PELEPASAN
| 1. | Model XG: | |
| 2. | Semua Model Lainnya: a. Gambar 2
Lepas spion dan komponen pelengkapnya.
Sisihkan. |
PASANG
| 1. | Model XG:
Pasang spion.
a. Gambar 2
Pasang dudukan spion (4).
Kencangkan. Torque: 11,7–14,3 N·m (104–127 in-lbs) b. Pasang mur dua sisi ulir (3) ke batang spion (2). Kencangkan dengan tangan. c. Pasang spion dan mur dua sisi ulir ke dudukan spion. Kencangkan dengan tangan. d. Sesuaikan posisi spion (1). e. Kencangkan mur dua sisi ulir (3). Torque: 11,7–14,3 N·m (104–127 in-lbs) | |
| 2. | Semua Model Lainnya:
Pasang spion.
a. Gambar 1
Pasang cincin pipih (3) pada baut stud spion (posisi paling atas) untuk semua spion kecuali Nomor Komponen
91696-05A, 92398-09 dan 92410-09. | |
| 3. | Untuk kendaraan dengan lampu sein terpasang di bagian bawah rumahan tuas tangan (kecuali model XL 2004 -yang lebih baru): Kencangkan spion kiri hanya menggunakan cincin pengunci (3) dan mur dop (3) dari kit. | |
| 4. | Kencangkan spion kanan hanya dengan cincin pengunci (4) dan mur dop (5) dari kit, serta penahan lampu sein. | |
| 5. | Kendaraan dengan lampu sein yang dipasang jauh dari rumah tuas tangan:
Pasang baut stud kaca spion ke dalam lubang di rumah tuas tangan.
a. Kencangkan spion dengan cincin pipih (3) di posisi atas dan bawah, cincin pengunci (4) dan mur dop (5) dari kit. | |
| 6. | Sesuaikan spion hingga menampilkan bidang pandang yang tepat, lalu kencangkan. a. Periksa kesesuaian bidang pandang, jika perlu posisikan ulang. b. Kencangkan mur dop (5). Torque: 13,5–18,9 N·m (10–14 ft-lbs) |
CATATAN
Harley-Davidson Motor Company tidak dapat menguji dan membuat rekomendasi khusus terkait kesesuaian setiap kemungkinan kombinasi spion dan setang.
Karena itu, setelah pemasangan spion atau setang
baru
dan sebelum mengoperasikan sepeda motor, pastikan spion dapat menampilkan pandangan belakang yang jelas.
| 1 | Kaca spion |
| 2 | Batang spion |
| 3 | Mur dua sisi ulir |
| 4 | Dudukan spion |
Gambar 2. Kaca spion
